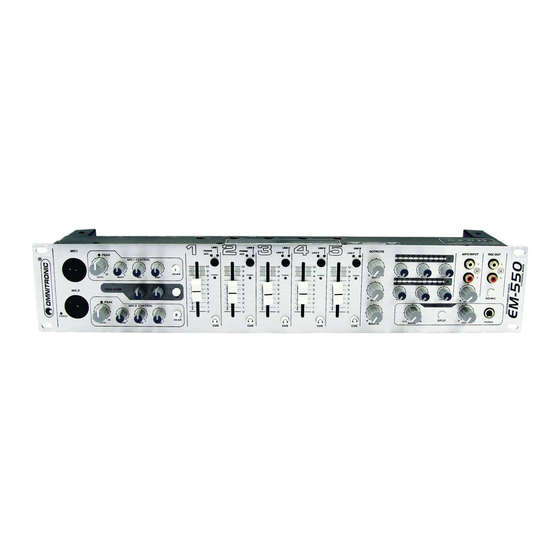

Omnitronic EM-550 Bedienungsanleitung
Entertainment mixer
Verwandte Anleitungen für Omnitronic EM-550
Inhaltszusammenfassung für Omnitronic EM-550
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL EM-550 Entertainment Mixer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
10007100 This user manual is valid for the article number: 10007100 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/20 00046891.DOC, Version 2.0... - Seite 3 3/20 00046891.DOC, Version 2.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Entertainment-Mixer entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Der EM-550 verfügt über fünf Stereo-Eingangskanäle, zwei DJ-Mikrofonkanäle und zwei Masterausgänge mit LED-Pegelanzeige und ist für allgemeine Beschallungen im professionellen Bereich geeignet. Dieses Produkt ist für den Anschluss an 2 x 15 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Seite 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Mikrofoneingänge MIC 1 und MIC 2 Eingangsbuchse MP3 INPUT Eingangsbuchsen (sym.) für Anschluss Stereo-Eingang (Cinch) zum Anschluss eines zusätz- Mikrofonen über XLR- oder 6,3 mm Klinkenstecker. lichen Geräts mit Line-Pegel (z.B. CD-Player). Lautstärkeregler mit Peak-LED Lautstärkeregler für den Eingang MP3 INPUT Lautstärkeregler für die Mikrofonkanäle MIC 1 und MIC 2. - Seite 8 Kanalfader über einen angeschlossenen Kopfhörer. Bei gedrückter Taste leuchtet die LED, so Betriebsanzeige dass Sie sofort sehen welcher Kanal vorgehört wird. Zeigt den eingeschalteten Zustand des EM-550 an. Netzanschluss 31Ausgang BOOTH • Stereo-Ausgang (Cinch) zum Anschluss eines weiteren Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein und fixieren Sie sie mit der Überwurfmutter.
-
Seite 9: Installation
Musikprogramm vor den Ausgangsreglern abgehört werden. Schließen Sie den Kopfhörer an die frontseitige 6,3 mm Klinkenbuchse PHONES an. 6. Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse am EM-550 und stecken Sie das Netzteil in die Steckdose ein. Betreiben Sie das Gerät immer nur mit diesem passenden Netzteil. -
Seite 10: Bedienung
Einschaltgeräusche zu vermeiden. Schalten Sie dann das Gerät mit dem Netzschalter ein. Die Betriebsanzeige POWER auf der Frontplatte leuchtet. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie den EM-550 nach dem Betrieb wieder mit dem Netzschalter aus. 6.1 Aussteuerung der Kanäle 1-5 1. -
Seite 11: Vorhören Der Kanäle
6.4 Vorhören der Kanäle Mit der Vorhörfunktion CUE können Sie jeden der Eingangskanäle 1-5 über einen Kopfhörer abhören, auch wenn der zugehörige Kanalfader auf Minimum steht. Dadurch kann z. B. der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepasst werden. Alternativ ist es auch möglich, das laufende Musikprogramm vor den Ausgangsreglern abzuhören. -
Seite 12: Technische Daten
8. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~, über mitgeliefertes Netzteil Gesamtanschlusswert: 35 W Eingänge: Mikrofon 1,2: Kombination XLR (3-pol.)/ 6,3 mm Klinke (sym.) Mindesteingangsspannung: 1 mV RMS Line 1-8, Aux 1,2: Stereo-Cinch Mindesteingangsspannung: 150 mV RMS Phono 1,2: Stereo-Cinch Mindesteingangsspannung: 3 mV RMS...
