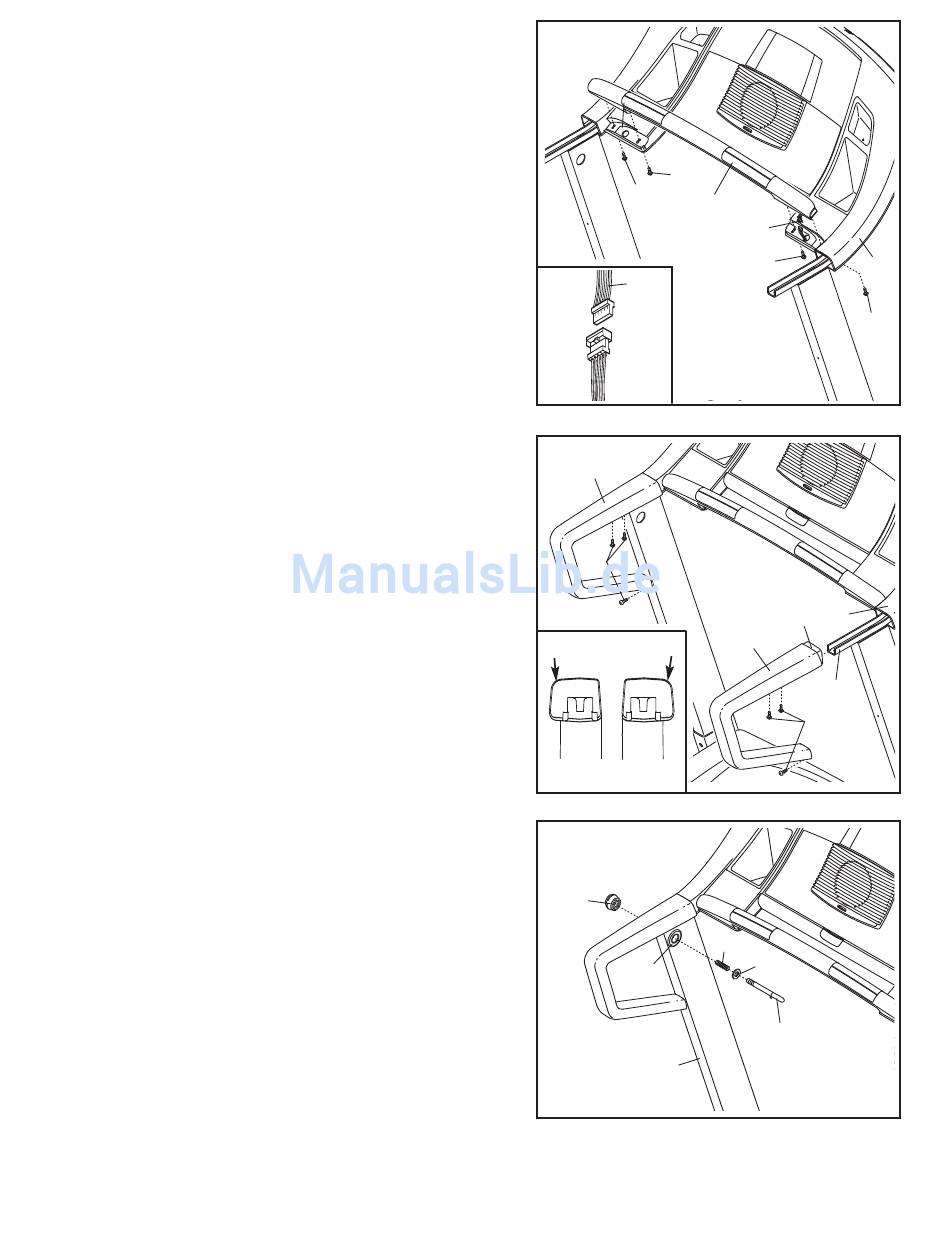

5. Halten Sie die Pulsstange (125) nahe an die Computer-
basis (85). Verbinden Sie den Pulsdraht (124) an der
Pulsstange mit dem gezeigten Draht an der Computer-
basis. Die Lüsterklemmen sollten sich leicht zusam-
men schieben und einschnappen lassen. Wenn sich
die Lüsterklemmen nicht leicht zusammen schieben und
einschnappen lassen, drehen Sie ein Lüsterklemme und
versuchen es nochmals sie zu verbinden. Führen Sie die
Drähte in das Loch in der Computerbasis ein.
Lassen Sie eine zweite Person die Pulsstange (125) fest
an die Computerbasis (85) halten. Befestigen Sie die
Pulsstange an die Computerbasis mit zwei 1 1/4"
Schrauben (92) an den gezeigten Stellen. Achten Sie
darauf, dass Sie den Pulsdraht (124) oder den Draht
an der Computerbasis nicht einklemmen. Dann dre-
hen Sie zwei 2" Silberschrauben (93) an den gezeigten
Stellen in der Computerbasis und in der Pulsstange fest.
Anmerkung: Die korrekten Schrauben müssen an
den korrekten Stellen benutzt werden, anderfalls
kann die Pulsstange geschädigt werden.
6. Identifizieren Sie die linke und rechte Handstange (68,
81) (siehe Endansichten der Handstangen in der einge-
setzten Zeichnung). Die gebogenen Kanten der
Handstangen sollten auf der Außenseite sein.
Schieben Sie die rechte Handstange (81) auf die rechte
Handstangenklammer (113), und drücken die Lippe an
der Vorderseite der Handstange unter die
Computerbasis (85). (Anmerkung: Es könnte helfen die
rechte Handstange zu kippen und sie mit einem
Gummihammer in die korrekte Position zu klopfen.)
Drehen Sie drei 3/4" Schrauben (6) in der rechten
Handstange fest, wie gezeigt. Anmerkung: Es könnte
nötig sein das untere Ende der rechten Handstange
leicht nach dem unteren Schraubenloch auszurichten.
Befestigen Sie die linke Handstange (68) auf die glei-
che Weise.
Siehe Montage-Vorgang 1. Ziehen Sie die vier 1 1/4"
Schrauben (104) fest an.
7. Drücken Sie die Schnappschloss-Knopfmuffe (75) in die
linke Säule (69). Anmerkung: Es könnte helfen einen
Gummihammer zu benutzen um die Schnappschloss-
Knopfmuffe ganz einzuführen.
Entfernen Sie den Schnappschloss-Knopf (70) vom
Schnappschloss-Stift (80). Achten Sie darauf, dass sich
der Schnappschloss-Stiftring (76) und die Feder (77) auf
dem Schnappschloss-Stift befinden. (Anmerkung: Falls es
zwei Schnappschloss-Stiftringe gibt, bringen Sie einen an
jeder Seite der Feder an.) Führen Sie den Schnapp-
schloss-Stift in die linke Säule (69) ein und drehen den
Schnappschloss-Knopf auf dem Schnappschloss-Stift fest.
8. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie das Laufgerät benutzen. Bewahren
Sie den inbegriffenen Inbusschlüssel an einem sicheren Ort auf. Der Inbusschlüssel wird zur Justierung des
Laufbands benutzt (siehe Seite 26). Um Ihren Boden oder Teppich zu schützen, sollten Sie eine Schutzdecke
unter das Laufgerät legen.
