Zusätzlich muss sichergestellt sein, dass die Anlage
nicht unbeabsichtigt manuell bedient werden kann.
Hierzu ist die Stromzufuhr zu unterbre chen, z.B. Si -
cherung auszuschalten oder die Steckerkupplung am
Motor zu trennen. Ebenso muss bei manueller Bedie -
nung die Be dienkurbel ausgehängt und sicher verwahrt
werden.
Werden Markisen von mehreren Nutzern betrieben,
muss eine vorran gig schal tende Verriegelungsvorrich-
tung (kontrollierte Strom unterbre chung von au ßen)
installiert wer den, die jegliches Ein- und Ausfahren der
Markise unmöglich macht.
1.1.15 Probelauf
Achtung!
Beim ersten Ausfahren darf sich niemand im
Fahrbereich oder unter der Markise befinden.
Die Befesti gungsmittel und Konsolen sind nach dem
ersten Ausfahren einer optischen Kontrolle zu unterzie -
hen.
Für Pro beläufe niemals Automatiksteuerungen oder
Schalter benutzen, bei denen die Markise nicht
im Blickfeld des Bedieners lie gt (Gefahr des unbe -
absichtigten Anlaufes). Die Benutzung eines Probeka -
bels zum Motoranschluss wird empfohlen.
Die beiliegenden Montage- und Einstellanleitungen
des Motor-, Schalter- und Steuerungsherstellers sind zu
beachten.
1.1.16 Quetsch- und Scherbereiche
Achtung!
Es bestehen Quetsch- und Scherbereiche
zwischen Fallstange und Kasten, zwi schen den
Gelenkarmen, sowie sich begegnenden Profilen. Auch
kann das Ausfallprofil gegen bewegliche und nicht be -
wegliche Objekte fahren. Dadurch können Kleidungs-
stücke bzw. Körperteile von der Anlage erfasst und mit
eingezogen bzw. gequetscht werden!
Der Tastschalter muss in Sichtweite des Fall profils, aber
von den beweglichen Teilen entfernt, in einer Höhe von
Vorzugsweise 1,3 Meter angebracht werden (nationale
Bestimmung hinsichtlich behinderter Personen sind zu
beachten).
Befindet sich bei voll ausgefahrener Markise ein Hin -
dernis im Abstand kleiner 40 cm vor dem Ausfallprofil,
muss zwingend dessen Unterkante auf eine Höhe von
mindestens 1,8 Meter eingestellt werden.
I
6
MB_STYLE 02.03.11.indd 6

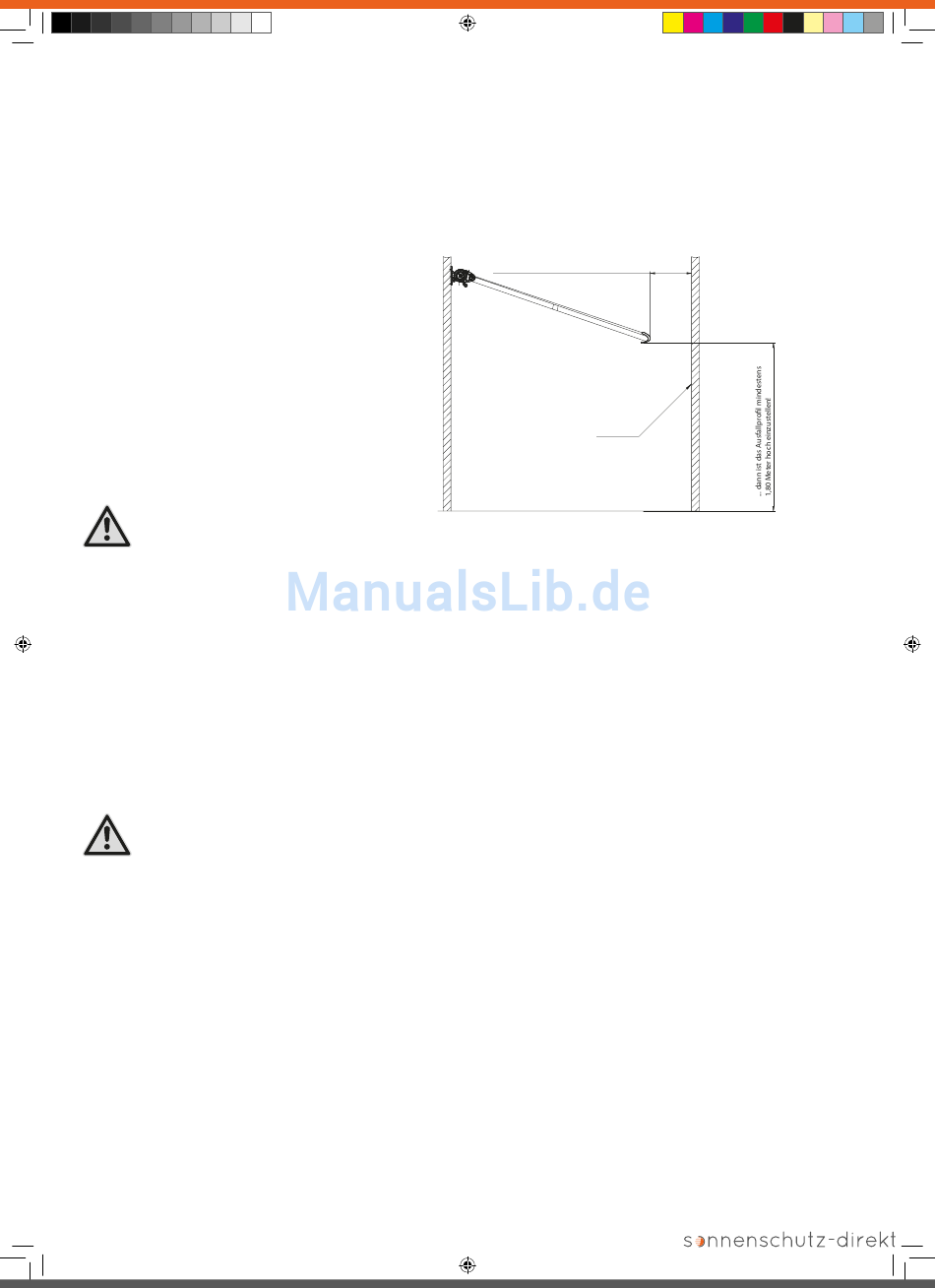

Ist der Abstand des Ausfallprofils im vollausge -
fahrenen Zustand kleiner als 0,40 Meter auf
ein festes Hinderniss ...
Festes Hinderniss
Abb. 2: Skizze Abstand auf festes Hindernis
1.2
Die Montagearbeitsschritte
1.2.1 Benötigtes Werkzeug
•
Wasserwaage
•
Schlauchwaage
•
Richtschnur
•
Bohrmaschine
und Bohrer, je nach Befestigungsun-
tergrund und Befestigungsmittel wählen
•
Bandmaß
•
Schonhammer
•
Maul/Ringschlüssel
SW 10/13/17/19 und je nach
Befestigungsmittel
•
Drehmomentschlüssel
je nach Befestigungsmittel
•
Innensechskantschlüssel
5 mm, 6 mm und 8 mm
•
Kreuzschlitzschraubendreher
1.2.2 Anzeichnen und Befestigen der
Wand konsolen bzw. Deckenkonsolen
•
Position
der Wandkonsolen auf dem Montage -
untergrund anzeichnen. Die äußeren Wandkonsolen
müssen im Bereich der Armhalter angebracht wer -
den (Der Sitz der Armhalter ist auf dem Markisen -
dach markiert). Die übrigen Wandkonsolen werden
zwischen den äußeren Konsolen (Armhaltern)
vermittelt angebracht.
•
Wandkonsolen
bzw. Deckkonsole an der Wand/
Decke ausrichten, fluchtend in Lot und Richtung.
Leichte bis starke Unebenheiten durch Unterfüttern
mit Ausgleichsplatten ausgleichen.
1.2.3 Anzeichnen und Befestigen der Decken
konsolen
Soll die Markise als Deckenmarkise montiert werden,
ist je Wandkonsole ein Deckenwinkel erforderlich. Die
Wandkonsolen werden jeweils mit 2 Schlossschrauben
(M12 x 40 und M12 x 50), 2 x U-Scheiben und 2 Mut
tern verbunden.
PH Größe 2
-
-
