Inhaltszusammenfassung für NMT SPK-P 15
- Seite 2 Zuverlässigkeit, Wirksamkeit und Werterhaltung der Anlage bedeutend verbessert. Konstruktions- und Ausführungsänderungen behalten wir uns im Interesse der Verbesserung und Weiterentwicklung vor. Mit besten Wünschen für guten Erfolg mit Ihrer neuen Investition verbleiben wir mit freundlichen Grüßen NMT – Normotec Systemelemente GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Vorschriften 1.1 Sicherheitshinweise ………………………………………………………………..1.2 Normen ………………………………………………………………………………. 1.3 Garantiebestimmungen ……………………………………………………………... 2. Allgemeine Informationen zum Heizkessel 2.1 Kurzbeschreibung …………………………………………………………………….. 2.2 Arbeitsweise des Pelletbrenners.…………………………………………………….. 2.3 Prüfung ……………………………………………………………………………….. 2.4 Pflichten des Anlagenbetreibers ……………………………………………………. 3. Spezielle Informationen zum Heizkessel 3.1 Varianten ……………………………………………………………………………. 3.2 Lieferumfang …………………….…………………………………………………. -
Seite 4: Allgemeine Vorschriften
1. Allgemeine Vorschriften 1.1 Sicherheitshinweise Die Vorschriften, Warnungen und Hinweise „Arbeitsschutz, Sicherheitsvorschriften und Umweltschutz“ sind bei der Aufstellung und Installation zu beachten. Bei Aufstellung innerhalb gewerblicher Betriebe oder Industrieanlagen gelten zusätzlich die örtlichen, innerbetrieblichen oder anlagenspezifischen Bestimmungen, Vorschriften und / oder Erfordernisse. -
Seite 5: Normen
Unter Einhaltung der empfohlenen NMT-System-Komponenten erhalten Sie bei Inanspruchnahme einer Inbetriebnahme durch den NMT-Kundendienst eine 5 Jahre Vollgarantie auf Kessel und original NMT-Zubehör (ausgenommen Verschleißteile), sowie die Sicherheit in Form einer Kesselmessung zur Einhaltung der nach Stufe 1 der BImSchV vorgegebenen Grenzwerte. - Seite 6 Benutzung von Sicherheitselementen, die der Norm PN-91/B-02413 nicht entsprechen. Durchführung von Reparaturen während der Garantiezeit durch Personen oder Firmen, die durch NMT Normotec nicht autorisiert worden sind. Schäden und Unregelmäßigkeiten beim Betrieb des Kessels Unsachgemäßen Transport des Kessels zum Aufstellungsort z.B. Keller Fehlerhafte Installation incl.
-
Seite 7: Allgemeine Informationen Zum Heizkessel

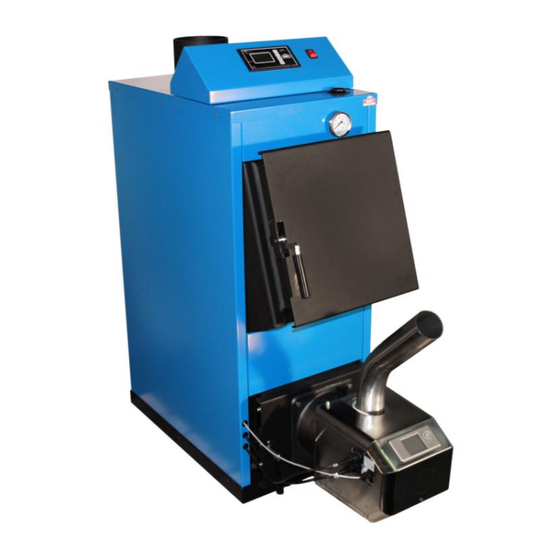

2. Allgemeine Information zum Heizkessel 2.1 Kurzbeschreibung Pelletheizkessel mit Vorbaubrenner zur Verbrennung von Holzpellets die mindestens der DIN-Plus Normung entsprechen. Die Kesselkonstruktion ermöglicht auf Wunsch die Verbrennung von Scheitholz und Braunkohle. Ein Wechsel der Verbrennungsart ist durch händischen Umbau in kurzer Zeit möglich. Bei der Verbrennung von Scheitholz und Braunkohle richten Sie sich nach der Bedienungsanleitung des Heizkessels SPK 15-49. -
Seite 8: Spezielle Informationen Zum Heizkessel
Die erstmalige Inbetriebnahme hat durch die Installationsfirma der Anlage (Fachbetrieb für Heizungsbau) oder durch den NMT-Kundendienst zu erfolgen.Dies ist mittels Inbetriebnahmeprotokoll zu belegen und dem Hersteller im Garantiefall vorzulegen Dabei ist der ordnungsgemäße Einbau aller Anlagenkomponenten sowie die richtige Einstellung und Funktion sämtlicher Regel- und Sicherheitseinrichtungen zu überprüfen. -
Seite 9: Notwendiges Zubehör
Zugbegrenzer Thermische Ablaufsicherung Die thermische Ablaufsicherung gehört nicht mit zum Lieferumfang des Pelletheizkessels und muss separat bestellt werden. Wir empfehlen unsere NMT-HZ-003 mit Tauchhülse 142 mm. Die thermische Ablaufsicherung ist in jeder Betriebsart erforderlich und Bestandteil der Garantiebedingung. 3.4 Puffervolumen Die Kessel der Typen SPK-P müssen mit einem Pufferspeicher betrieben werden. -
Seite 10: Technische Daten
Wärmeerzeuger mit ausschließlich wechselseitigem Betrieb. Eine Blockierung des Öl- bzw. Gaskessels gegenüber dem Pelletheizkessel, die den zwangsweise wechselseitigen betrieb sicherstellt, muss durch eine NMT ST21 D2 Steuerung mit potenzialfreiem Ausgang erfolgen. Optimal ist aber der Betrieb an zwei getrennten Zügen. -
Seite 11: Brennstoffe
Staubgehalt Abgas [mg/m Kesselwirkungsgrad 90,6 90,1 max. zul. Betriebsdruck [bar] Wasserinhalt [Ltr.] zul. Vorlauftemperatur [°C] Abmessungen (H/B/T) mit Brenner [mm] 1175/430/1180 1175/430/1180 1310/550/1327 Kesselgewicht: [kg] Abgasstutzen Durchm. Ø [mm] Vorlauf Zoll IG 1 1/2 Rücklauf Zoll IG 1 1/2 Sicherheitswärmetauscher Zoll AG Tauschhülsen Zoll IG... -
Seite 12: Montage Des Kessels
4. Montage des Kessels 4.1 Anschlüsse am Kessel 1. Vorlauf 2. Rücklauf 3. Fühlerhülse thermische Ablaufsicherung 4. Anschlussmuffe Feuerzugsregler 5. Ein bzw. Ausgang Kühlkreislauf 6. Fühlerhülse zusätzlich 7. Umstellhebel f. Bypassklappe 4.2 Stellfüße Die Heizkessel sind zur Befestigung auf der Transportpalette verschraubt. Die zur Befestigung genutzten Schrauben nach entfernen der Palette wieder in die Kesselbodenplatte hineindrehen. -
Seite 13: Sicherheitswärmetauscher
4.3 Sicherheitswärmetauscher Der Sicherheitswärmetauscher der Heizkessel SPK-P muss nach DIN 4751 Teil 2 zwingend mit einer bauteilgeprüften thermischen Ablaufsicherung ausgestattet werden. Diese schaltet bei einer Überschreitung der Vorlauftemperatur über 95°C die Kaltwasserzufuhr frei, um eine weitere Erhöhung der Kesseltemperatur zu verhindern. Der wasserseitige Anschluss darf nur von einem im WVU eingetragenen Installationsbetrieb durchgeführt werden. -
Seite 14: Anschluss Des Kessels
4.4 Anschluss des Kessels Der Vor- bzw. Rücklauf ist entsprechend anzuschließen. Eine NMT Rücklaufanhebung mit einer Rücklauftemperatur von 63°C ist zu installieren. Der Rohrquerschnitt für die Installation des Heizkessels SPK ist wie folgt zu wählen. SPK-P 15 28 mm / 1 Zoll... -
Seite 15: Aufbauvarianten
4.5 Aufbauvarianten des Kessels Der Aufbau im Kessel wird wie nachfolgend im Bild zu sehen vorgenommen. Wichtig ist, dass Umsetzen der Gussroste und der Einbau des Katalysators für eine umweltfreundliche Verbrennung. Pelletverbrennung Scheitholz-/ Braunkohleverbrennung 1: Gussroste von oberer Auflageschiene 1: Gussroste ausbauen entnehmen 2: Gussroste (ohne Stehtür) auf die obere 2: Gussroste auf unteren Schienen über... -
Seite 16: Umbau Gussroste
4.6 Umbau der Gussroste Aschekasten entnehmen. Ein Hinteres Gussrost hochdrücken und entnehmen. Vorderes Gussrost nach hinten schieben, Nun die aus der Fassung geratene Tür Stehtür nach unten abwinkeln. entnehmen. Gussroste mittels Schürhaken der Reihe Wurden alle Gussroste entfernt sind die nach herausnehmen. -
Seite 17: Umbau Des Katalysators (Nur Bei Umrüstung Auf Scheitholz-, Braunkohlebetrieb)
Alle Gussroste (ohne Stehtür) auf die dafür vorgesehenen oberen Auflageschienen legen. Beim SPK-P 49 muss vorerst der beiliegende Auflagerahmen auf die oberen Schienen gelegt werden. 4.7 Umbau des Katalysators (nur bei Umrüstung auf Scheitholz-, Braunkohlebetrieb) Bypassklappe auf Anheizbetrieb stellen. Grundrahmen durch kippen heraus nehmen. Bypassklappe nach unten klappen. -
Seite 18: Inbetriebnahme Pelletbrenner - Kurzanleitung
Bypassklappe mittels Bedienhebel auf Anheizbetrieb stellen. Grundrahmen wieder einsetzen. Der Katalysator ist nur bei dem Kauf eines SPK-P 15/25/49 mit Umrüstbausatz im Lieferumfang enthalten. Der Anlagenbetreiber ist dennoch auch bei Pelletbetrieb dazu verpflichtet diese Schritte zu befolgen (ohne Einsetzen des Katalysators), um den Sitz des Turbulatorbleches laut Anleitung zu prüfen. - Seite 19 Benutzermenü Menüebene 2 Usermenü Settings Drücken um zu Einstellungen zu gelangen. Service Menü für zugelassene Servicetechniker View Drücken um zu Ansichten zu gelangen. (siehe Ebene) Clockset Einstellung von Zeit und Datum (Jahr-Monat-Tag). Back Drücken um zum Hauptmenü zu gelangen. Menüebene 3 Settings (Einstellungen) Set Code = 021 Service...
-
Seite 20: Spezielle Informationen Zur Heizkesselsteuerung
6. Spezielle Informationen zur Heizkesselsteuerung Die Heizkesselsteuerung regelt den Betrieb des Pelletbrenners in Verbindung mit einem Pufferfühler. Es besteht die Möglichkeit einen gemischten oder einen normalen Heizkreis anzuschließen. Eine Brauchwasserpumpe kann angesteuert werden. Die Heizkesselsteuerung ist witterungsgeführt und besitzt ein Wochenprogramm. Die Steuerung ist nicht voreingestellt und muss auf den speziellen Bedarf der Anlage eingestellt werden. -
Seite 21: Wartung
Reinigungsleitfaden SPK-P, Brenner und Kesselkörper monatlich Datum Kesselanlage ausschalten Brennerkabel 3 Stück anziehen Füllschlauch abziehen Brenner mit Tür aufschwenken Fülltür öffnen Isolierplatte entnehmen Bypassklappe öffnen und Grundrahmen entfernen Turbulatatorblech entnehmen und reinigen Züge und Kesselkörper mittels Reinigungsbesteck reinigen Abgasverbindungsleitung zwischen Kessel und Schornstein reinigen Aschekasten entnehmen und entleeren Brennerrohr mittels Reinigungsbesteck auskratzen, Prallblech...
