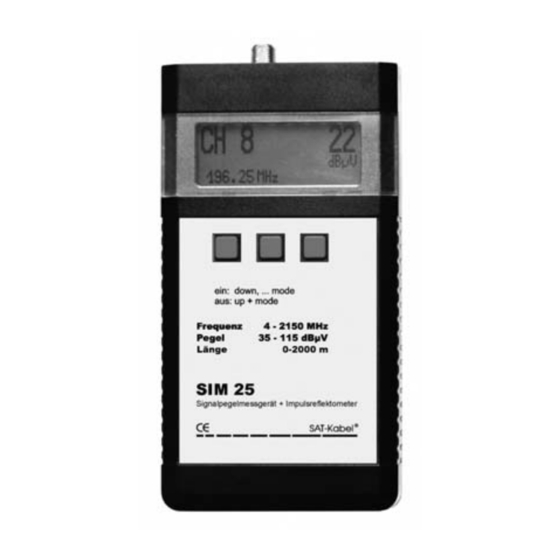

- Seite 1 SAT Kabel ® BEDIENUNGSANLEITUNG Satelliten- und Kabelfernsehanlagen/Industrievertretung GmbH Chemnitzer Straße 11 . 09217 Burgstädt SIM 25 08-2014 Kombi-Messgerät HF-Pegelmessgerät und Impulreflektometer...
- Seite 2 ® Wir bedanken uns für den Kauf eines Produktes der Firma SAT-Kabel . Diese Bedienungsanleitung soll Ihnen die Funktionen des Gerätes vermitteln und den Gebrauch erleichtern. Sollten Sie Fragen zum Gerät oder Anregungen zur weiteren Verbesserung haben, lassen Sie es uns wissen.
-
Seite 3: Inhaltsverzeichnis
Speichern Bedienung IRM 10.1 Messprinzip 10.2 Standardbedienfunktionen 10.3 Erweiterte Bedienfunktionen 10.3.1 Impulsverstärker 10.3.2 Parameter der Längenmessung anpassen 10.3.3 Vertikale Auflösung 10.3.4 Startmodus festlegen 10.4 Kabelkennwerte ändern Bedienschema IRM Messen mit Rückflussdämpfung Messen ohne Rückflussdämpfung Technische Daten Garantie ©2014 SAT-Kabel GmbH... -
Seite 4: Allgemeines
1. Allgemeines Das prozessorgesteuerte Kombi-Messgerät SIM 25 ist dank seiner hohen Miniaturisie- rung und Messgenauigkeit ein ideales Gerät zur Kontrolle und Fehlersuche in Antennen- anlagen, CATV-Netzen und SAT-Anlagen. Es ist eine Kombination aus SPM 22 und IRM 5. Man kann so mit nur einem Gerät viele wichtige HF- und Kabelparameter der Anlagen bestimmen. -
Seite 5: Laden Des Akkumulators
Cursor Taste »down« kurz – einen Schritt nach zurück Taste » up« kurz – einen Schritt nach weiter Menü Taste »mode« lang (>1 s) – einen Menüpunkt weiter Taste »mode« kurz – einen Menüpunkt zurück ©2014 SAT-Kabel GmbH... -
Seite 6: Einschalten
Dazu ist der gewünschte Messbereich zu aktivieren: SCAN - 3-KANAL - BK - SAT - DVB-T Nun die Tasten »down« und »mode« zugleich drücken bis das Speichersymbol erscheint. Beim nächsten Einschalten des Gerätes steht dieser Messbereich sofort zur Verfügung. ©2014 SAT-Kabel GmbH... -
Seite 7: Ausschalten
Dieser Bereich ist für den Service an SAT-Empfangsanlagen vorgesehen. Es lassen sich mehrere Auflösungen des Empfangsspektrums darstellen. Bei digitalen QPSK- Signalen wird der genaue Pegelmesswert angezeigt. ACHTUNG! Zur Steuerung und Spannungsversorgung von LNB ist der Akku-Zusatz AU-SPM notwendig. Dieser ist als Zubehör gesondert zu bestellen. ©2014 SAT-Kabel GmbH... -
Seite 8: Zusätzliche Funktionen
Zur Kennzeichnung wird dazu zusätzlich ein im Display angezeigt. Pegel digitaler BK-Kanal ACHTUNG! Im Messbereich »BK« werden diese »D«-Kanäle automatisch erkannt. Wird beim Messen eines digitalen Kanals ein »D« im Display angezeigt, so ist KEINE extra Pegelkorrektur notwendig. ©2014 SAT-Kabel GmbH... -
Seite 9: Bedienschema
Kanal/10MHz/10MHz in den Scanbereichen 5–1205 MHz / 945–2145 MHz Zoom Zoom Cursor Kanal/120MHz/120MHz ---/12MHz/12MHz Kanal Cursor Cursor Zoom 0,1MHz/1MHz/1MHz ---/0,1MHz/0,1MHz Kanal Zoom + Cursor Cursor 50kHz/50kHz/50kHz 0,1MHz Zoom + Cursor Hüllkurve + Cursor Hüllkurve + Cursor 50kHz ©2014 SAT-Kabel GmbH... - Seite 10 8. Bedienschema SPM 22 Automatik Pegelaussetzer Scan BK-Kanal 10MHz Scan SAT-Frequenz Kanal 10MHz Cursor SAT-Frequenz Scan Zoom 12MHz BK-Frequenz Cursor Cursor 50kHz 10MHz 0,1MHz Pegelaussetzer Scan Zoom Zoom + Cursor 50kHz 120MHz 50kHz Cursor Hüllkurve + Cursor 1MHz ©2014 SAT-Kabel GmbH...
-
Seite 11: Zeichenerklärung
Scan Kanal = Taste nicht betätigen = Taste lang betätigen >0,5 s = Taste kurz betätigen = alternative Taste kurz betätigen Cursor 0,1MHz = Auswahl niedriger/höher = Cursor links/rechts verschieben = Anzeige-Empfindlichkeit 3 Stufen = Automatische Digitalkennung ©2014 SAT-Kabel GmbH... -
Seite 12: Speicherwerte Ändern
Tasten »up« und »down« geändert Kanal/Frequ./D-Kanal z. B. D 73 werden. Eine Pegelkorrektur um 10 dB wird automatisch vorgenommen. NICHT VERGESSEN! 9.1 Speichern Die Tasten »down« und »mode« gleichzeitig Speichern drücken bis das Schaltkreissymbol er- scheint. Danach das Gerät ausschalten. ©2014 SAT-Kabel GmbH... -
Seite 13: Bedienung Irm
Für eine schnelle Cursorbewegung die jeweilige Taste gedrückt halten Menü Taste »mode« lang drücken – einen Menüpunkt weiter Taste »mode« kurz drücken – einen Menüpunkt zurüc Einstellung Tasten »down« + »mode« gleichzeitig drücken, die vorgenom speichern menen Einstellungen werden dauerhaft übernommen ©2014 SAT-Kabel GmbH... -
Seite 14: Impulsverstärker
Messung dem Kabel entsprechend eingestellt sein. Wurden die benötigten Einstellungen vorgenommen, können durch jeweils kurzes Drücken von Taste »mode« die Parametereinstellungen schrittweise wieder verlassen werden. Sendeimpuls (0,0 m) Cursor Messkurve (ohne Reflexion) Verkürzungsfaktor Auflösung Filter Impulsbreite ©2014 SAT-Kabel GmbH... -
Seite 15: Vertikale Auflösung
– Speicherplatz ein-/ausblenden P: 1 – Speicherplatz (z. B. 1) v/c=0.83 – Verkürzungsfaktor – hier 0,83 5.7 dB – Kabeldämpfung auf 100 m bei 50 MHz Das Abspeichern erfolgt durch gleichzeitiges Drücken der Tasten down« + »up« NICHT VERGESSEN! ©2014 SAT-Kabel GmbH... -
Seite 16: Bedienschema Irm
Messen mit Rückflussdämpfung Ausschalten: danach Speichern: Kabelvorwahl (Speicherplatz) Messkurve Cursor Verstärkung V: 0/4/8/…24 Auflösung 0,1/0,2/…/4 m Impulsbreite 4/20/100 ns Filter (ein/aus) In allen Messmenüs Vertikalauflösung hoch/normal – 64 dB Dynamik Auflösung – hohe vertikale Auflösung 0,1/0,2/…/4 m ©2014 SAT-Kabel GmbH... -
Seite 17: Messen Ohne Rückflussdämpfung
Cursor Verstärkung V: 0/4/8/…24 Auflösung 0,1/0,2/…/4 m Impulsbreite 4/20/100 ns Zeichenerklärung: = Taste nicht betätigen = Taste lang betätigen >1 s Filter = Taste kurz betätigen (ein/aus) = alternative Taste kurz betätigen Speicherplatz für Verkürzungsfaktor Verkürzungsfaktor 0,25…0,999 ©2014 SAT-Kabel GmbH... -
Seite 18: Technische Daten
LCD-Display, 120 × 32 Pixel, beleuchtet Stromversorgung NiMH-Akku 6 V/700 mAh, AC/AC Adapter Stromaufnahme SPM: 100 mA, IRM: 130 mA Laden mit Netzteil 11–14 V/200 mA DC oder AC Ladebuchse 5,5/2,1 mm Abmessungen, Gewicht × 84 × 30 mm, 350 g ©2014 SAT-Kabel GmbH... -
Seite 19: Garantie
Diese Garantie gilt für in Deutschland erworbene Neugeräte. Neugeräte und deren Komponenten, die aufgrund von Fabrikationsfehlern und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweisen, werden von SAT-Kabel® repariert Für Verschleißteile, wie Akkus, Tastaturen, Gehäuse, Taschen, Anschlusskabel gilt diese Garantie für 6 Monate ab Kauf Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. - Seite 20 Telefon: +49 (0)3724 6665-0 Telefax: +49 (0)3724 6665-44 info@sat-kabel.de • www.sat-kabel.de Irrtümer sowie Änderungen im Zuge technischer Weiterentwicklung vorbehalten! ©05.08.2014 SAT-Kabel®...
