BEDIENUNGSANLEITUNG

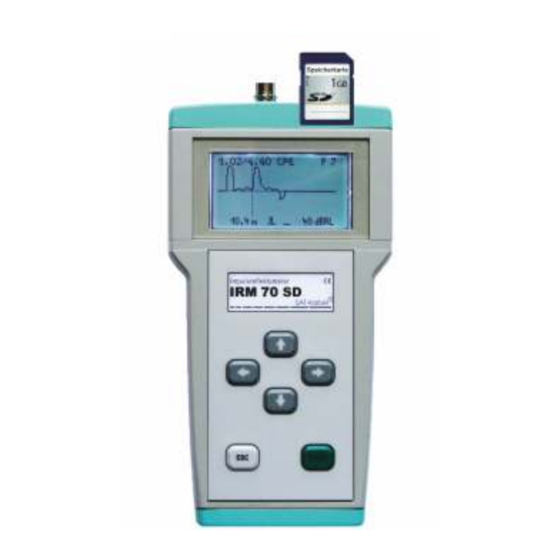

IRM 70 SD
v 4.12.0
Impulsreflektometer mit Speicherkarte

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SAT-Kabel IRM 70 SD

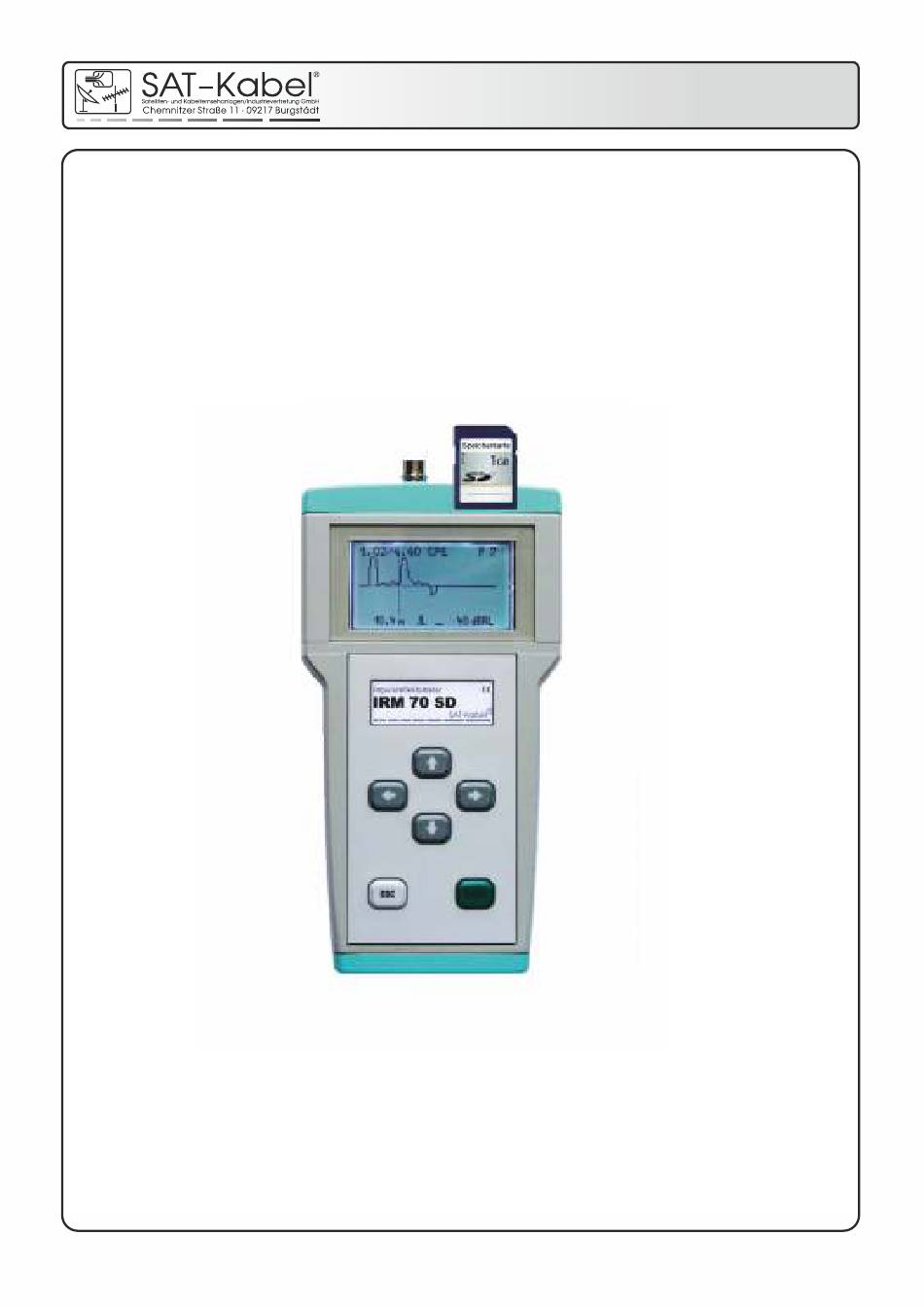

  • Seite 1 BEDIENUNGSANLEITUNG IRM 70 SD v 4.12.0 Impulsreflektometer mit Speicherkarte...
  • Seite 2 ® Wir bedanken uns für den Kauf eines Produktes der Firma SAT-Kabel . Diese Bedienungsanleitung soll Ihnen die Funktionen des Gerätes vermitteln und den Gebrauch erleichtern. Sollten Sie Fragen zum Gerät oder Anregungen zur weiteren Verbesserung haben, lassen Sie es uns wissen.
  • Seite 3: Inhaltsverzeichnis

    Messen der Rückflussdämpfung – für den Praktiker Messungen auf SD-Karte speichern 10.1 Datenspeicherung 10.2 Software zur Auswertung Technische Daten 11.1 Störung beheben Bedienschema IRM 70 SD Messen mit Rückflussdämpfung – Programmspeicher Messen ohne Rückflussdämpfung – Kabeldaten einstellbar Gespeicherte Kabeldaten Reinigung Garantie ©2019 SAT-Kabel GmbH...
  • Seite 4: Allgemeines

    Die Anzeige der Netzteilspannung (11...24 V) und Ladekontrolle erfolgt im Display. Nach ca. einer Minute schaltet die Beleuchtung ab. Bei voll geladenem Akku endet die Animation des Akku-Symbols und die Beleuchtung schaltet sich wieder ein. ©2019 SAT-Kabel GmbH...
  • Seite 5: Wichtige Hinweise

    7.1 Standardbedienfunktionen START START 7.1.1 Einschalten mit Kabelauswahl: Taste START nochmals drücken um zur Kabelauswahl zu gelangen START 7.1.2 Einschalten ohne Kabelauswahl: Auswahl des Kabeltyps wird übersprungen. Verkürzungsfaktor und Kabeldämpfung müssen zum Messen noch manuell eingestellt werden. ©2019 SAT-Kabel GmbH...
  • Seite 6: Ausschalten

    Schritten von 0 bis 36 dB eingestellt werden. Die Verstärkung »V« ist von der Messanzeige ausgehend durch kurzes Drücken von ESC anzuwählen. Mit den Tasten [→] und [←] kann nun die Verstärkung stufenweise verändert werden. Zurück geht es durch einen kurzen Druck auf ESC. ©2019 SAT-Kabel GmbH...
  • Seite 7: Parameter Der Längenmessung Anpassen

    7.2.3 Vertikale Auflösung / volle Anzeige ↑] ↓] Durch kurzes Drücken der Tasten [ oder [ lässt sich die Darstellung der Messkurve im Display zwischen voller Anzeige und Anzeige mit Messparameter wechselnd um- schalten. Die eingestellte Verstärkung bleibt erhalten. ©2019 SAT-Kabel GmbH...
  • Seite 8: Geräteeinstellungen

    (>2 s) zu drücken. Im Display wird oben die neu Sprache angezeigt. SPRACHE: DEUTSCH oder LANGUAGE: ENGLISH Die Einstellung wird beim Ausschalten des IRM 70 SD mit ESC-Taste gespeichert. 8.2 Speichern von Einstellungen Das manuelle Speichern ist notwendig bei: EINSTELLUNGEN – Ändern/Einstellen der Kabelparameter der Programmspeicherplätze, KABEL-AUSWAHL –...
  • Seite 9: Kabelkennwerte Ändern

    – Speicherplatz (z. B. 1) v/c=0.78 – Verkürzungsfaktor – hier 0,78 10.9 dB – Kabeldämpfung auf 100 m bei 50 MHz 3 | Das Abspeichern – NICHT VERGESSEN! – erfolgt durch langes Drücken der Taste START (bis IC-Speicher-Symbol erscheint). Speichern ©2019 SAT-Kabel GmbH...
  • Seite 10: Messen Mit Dem Impulsreflektometer

    An jedem Übergang vom Koaxkabel auf Stecker und weiter zum aktiven oder passiven Bauteil sind Impedanzsprünge unvermeidlich. Durchläuft der Impuls vom IRM 70 SD die Strecke, entstehen an den Übergängen Reflektionen. Das reflektierte Signal fließt in Richtung IRM 70 SD zurück.
  • Seite 11: Verkürzungsfaktor (V/C Oder Impulsgeschwindigkeit)

    Bestimmen des Verkürzungsfaktors (v/c) eines Kabels Kabel mit bekannter Länge (z. B. 100 m) an das IRM anschließen, Cursor auf die Kabel- länge einstellen und Verkürzungsfaktor so verändern, bis das Impulsecho hinter dem Cursor liegt (Cursor an Vorderflanke des reflektierten Impulses). ©2019 SAT-Kabel GmbH...
  • Seite 12 Kabeln (Energiekabel) dagegen ist ein breiterer Impuls nötig, um genug Energie für die lange Strecke zu haben – Kabel haben nun mal einen Widerstand – und den Impuls in der Auflösung des Displays nicht verschwinden zu lassen. ©2019 SAT-Kabel GmbH...
  • Seite 13: Längen-, Entfernungsmessung - Für Den Praktiker

    Stelle im Kabel oder ein Bauteil (Verbinder, Abzweiger etc.). Dazu wird der Cursor benötigt. Dieser wird mit den Tasten [←] und [→] auf die Vorderflanke der ersten erkennbaren Reflexion positioniert. Sofort wird links unten im Display die Ent- fernung in Metern angezeigt. Messcursor ermittelte Länge Verkürzungsfaktor ©2019 SAT-Kabel GmbH...
  • Seite 14: Messen Der Rückflussdämpfung - Für Den Praktiker

    Speicherplatz des Kabeltyps angezeigt. Der Cursor ist jetzt auf die Impulsspitze der zu prüfenden Reflexion zu stellen, und die Rückflussdämpfung kann im Display abgelesen werden. Das IRM 70 SD ermittelt dazu in einem vom Gerät festgelegten Bereich ab dem Cursor den niedrigsten Wert der Rückflussdämpfung. ©2019 SAT-Kabel GmbH...
  • Seite 15: Messungen Auf Sd-Karte Speichern

    • SD-Karte bei ausgeschaltetem Messgerät einstecken oder entnehmen! 10.1 Datenspeicherung Eine SD-Karte muss gesteckt sein! 1. Das Gerät einschalten: - Einschalten mit Kabelauswahl, siehe Abschnitt 7.1.1 Seite 5 - Einschalten ohne Kabelauswahl, siehe Abschnitt 7.1.2 Seite 5 ©2019 SAT-Kabel GmbH...
  • Seite 16: Software Zur Auswertung

    Die für die Arbeit mit einer Speicherkarte notwendige Software und eine Installations- anleitung finden Sie in der aktuellen Version auf unserer Website im Internet unter http://sat-kabel.de/support-software.php für das entsprechende Messgerät zum freien Download. Um mit der Software arbeiten zu können, muss auf dem Win-PC das Java Runtime Environment (JRE) mindestens in der Version 1.5.0 –...
  • Seite 17: Technische Daten

    6 Tasten Stromversorgung NiMH-Akku 6 V/1800 mAh; AC/DC Adapter Stromaufnahme max. 200 mA, abhängig von Displaybeleuchtung Abmessungen 210 mm × 110 mm × 45 mm Gewicht 530 g 11.1 Störung beheben • Gerät kann nicht ausgeschaltet werden: Tasten [←] und [→] gleichzeitig drücken ©2019 SAT-Kabel GmbH...
  • Seite 18: Bedienschema Irm 70 Sd

    START (Programmplatz) Kabelauswahl (Speicherplatz) START Messkurve Cursor Verstärkung V: 0/4/8/…/36 START Auflösung 0,1/0,2/…/4 m START Impulsbreite 2/20/100 ns START Filter (ein/aus) In allen Messmenüs Vertikalauflösung hoch/normal – 64 dB Dynamik Auflösung – hohe vertikale Auflösung 0,1/0,2/…/4 m ©2019 SAT-Kabel GmbH...
  • Seite 19: Messen Ohne Rückflussdämpfung - Kabeldaten Einstellbar

    Messen ohne Rückflussdämpfung – Kabeldaten einstellbar START Ausschalten: >2 s Speichern: Cursor >2 s START Verstärkung V: 0/4/8/…36 START Auflösung 0,1/0,2/…/4 m START Impulsbreite 2/20/100 ns START Filter (ein/aus) START Speicherplatz für Verkürzungsfaktor START Verkürzungsfaktor 0,25…0,999 ©2019 SAT-Kabel GmbH...
  • Seite 20: Gespeicherte Kabeldaten

    Gespeicherte Kabeldaten (Stand 01/2012) ©2019 SAT-Kabel GmbH...
  • Seite 21: Reinigung

    Diese Garantie gilt für in Deutschland erworbene Neugeräte. Neugeräte und deren Komponenten, die aufgrund von Fabrikationsfehlern und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweisen, werden von SAT-Kabel® repariert. Für Verschleißteile, wie Akkus, Tastaturen, Gehäuse, Taschen, Anschlusskabel gilt diese Garantie für 6 Monate ab Kauf Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.
  • Seite 22 ©2019 SAT-Kabel®...
  • Seite 23 ©2019 SAT-Kabel®...
  • Seite 24 Irrtümer sowie Änderungen im Zuge technischer Weiterentwicklung vorbehalten! |08 05 2019| ©2019 SAT-Kabel®...
