- Seite 1 SPM 22 ® SAT Kabel Satelliten- und Kabelfernsehanlagen/Industrievertretung GmbH Chemnitzer Straße 11 . 09217 Burgstädt Bedienungsanleitung SPM 22 V16.03.2012 HF-Signalpegelmessgerät © SAT-Kabel 2012...
- Seite 2 SPM 22 Wir bedanken uns für den Kauf eines Produktes der Firma SAT-Kabel®. Diese Bedienungsanleitung soll Ihnen die Funktionen des Gerätes vermitteln und den Gebrauch erleichtern. Sollten Sie Fragen zum Gerät oder Anregungen zur weiteren Verbesserung haben, lassen Sie es uns wissen.
-
Seite 3: Inhaltsverzeichnis
12.4 Messbereich BK 12.5 Messbereich SAT 12.6 Messbereich DVB-T 12.7 Messbereich WLAN 13 Erweiterte Messenoptionen Anzeigeempfindlichkeit eines Messspektrums (Scan) 14 Besonderheiten des SPM 22 14.1 Speicherwerte ändern im 3-Kanalspeicher 3-Kanalspeicher (P0…P9) – Einstellschema Speichern Einstellvorgang für den 3-Kanalspeicher © SAT-Kabel 2012... -
Seite 4: Allgemeines

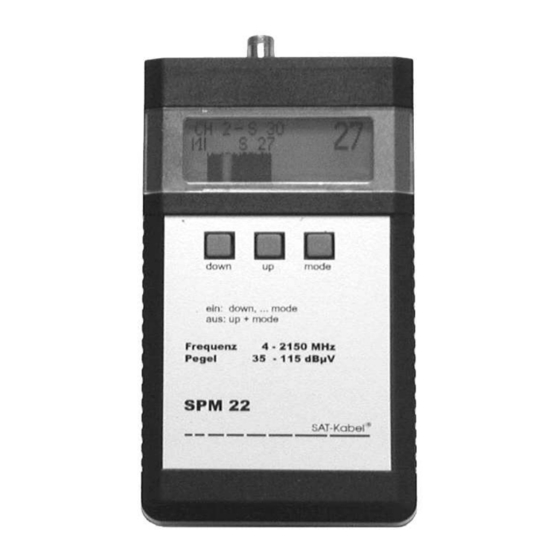

SPM 22 Allgemeines Das prozessorgesteuerte Pegelmessgeräte SPM 22 ist wegen seiner hohen Miniaturisierung und Messgenauigkeit das ideale Gerät für die Fehlersuche und Pegelkontrolle in Einzel- und Gemeinschaftsantennenanlagen, BK-Netzen sowie SAT-Anlagen. Auch stehen Messbereiche für DVB-T und WLAN zur Verfügung. Weiterhin erlaubt die Spektrumsdarstellung die Beurteilung der Schräglage von Verstärkern und dient der Anzeige von Störträgern –... -
Seite 5: Reinigung Und Pflege
Diese Garantie gilt für in Deutschland erworbene Neugeräte. Neugeräte und deren Komponenten, die aufgrund von Fabrikationsfehlern und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweisen, werden von SAT-Kabel® repariert. Für Verschleißteile, wie Akkus, Tastaturen, Gehäuse, Taschen, Anschlusskabel gilt diese Garantie für 6 Monate ab Kauf Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. -
Seite 6: Funktionselemente
SPM 22 Funktionselemente Ladebuchse HF-Anschluss Bedientasten und Symbole down mode LCD- Display = einzelne Taste lang drücken >1 s (hier Taste 3) = gleichzeitig zwei Tasten lang drücken >1 s (hier Tasten 1 und 2) = gleichzeitig zwei Tasten lang drücken >1 s (hier Tasten 1 und 3) = einzelne Taste kurz drücken (hier Taste 3) - Seite 7 SPM 22 Fernsehkanal nach B/G-Standard Pegel in dB(µV) Maßeinheit Schwellwert Bildträger Fernsehkanäle nach B/G-Standard Pegel in dB(µV) Maßeinheit Speicherplatz Schwellwert Bildträger Pegel in dB(µV) Maßeinheit Schwellwert Fernsehkanal nach B/G-Standard gescannter Bereich Frequenz des Cursor Pegel in dB(µV) Auflösung Frequenzspektrum © SAT-Kabel 2012...
-
Seite 8: Hauptbedienfunktionen
SPM 22 Hauptbedienfunktionen Funktion betätigen von: Einschalten 1 Taste »down« danach Taste »mode« kurz betätigen Einschalten 2 Taste »down« danach Taste »up« kurz betätigen Ausschalten Tasten »up« und »mode« gleichzeitig kurz betätigen Cursor Taste »down« kurz – einen Schritt nach zurück Taste »up«... -
Seite 9: Einschaltmessbereich Speichern
SPM 22 Nach dem Einschalten des Gerätes erscheint der zuletzt gespeicherte Messbereich im Display. Mit der Taste »up« oder der Taste »down« kann ein anderer Messbe- reich gewählt werden. Beim SPM 22 stehen folgende Bereiche zur Verfügung: 1) SCAN –... -
Seite 10: Messbereiche
Digitale Kanäle werden automatisch erkannt und der genaue Pegelwert wird angezeigt. Besonderheit (bereits ab V 41.83): Erkennt das SPM 22… auf S2/S3 digitale Signale, so werden diese als 8-MHz-Kanäle betrachtet. (S2: 109–117 MHz; S3: 117–125 MHz) Dieser Bereich ist für den Service an SAT-Empfangsanlagen vorgesehen. -
Seite 11: Erweiterungen Ab Software-Version
SPM 22 11.1 Erweiterungen ab Software-Version 40.93 Ab Version 40.93 besitzen alle Geräte zum besseren Überblick im BK- und im SAT-Messbereich eine Balken- anzeige (Bargraph) für den Pegel. Seit der Software-Version 40.93 ist es möglich, auch digitale Pegel in BK-Anlagen zu messen. Zur Kenn-... -
Seite 12: Ordnerstruktur Der Messbereiche
SPM 22 Ordnerstruktur der Messbereiche Für die nun folgenden Beschreibungen der Ordnerstruktur der Messbereiche werden die hier aufgezeigten Zeichen verwendet. • zu drückenden Tasten = Taste nicht betätigen = Taste kurz betätigen = Taste lang betätigen >1 s = alternative Taste kurz betätigen •... -
Seite 13: Messbereich Scan
SPM 22 12.2 Messbereich SCAN Scan Kanal 0–74 / 5-1205 MHz / 945-2145 MHz Empfindlichkeit 1 / 2 / 3 Scanbereichen 5–1205 Cursor und 945–2145 MHz: Kanal / 10MHz / 10MHz) Das Prinzip des Messab- Cursor links /rechts laufs ist identisch dem Empfindlichkeit 1 / 2 / 3 hier dargestellten. -
Seite 14: Messbereich 3-Kanal
SPM 22 12.3 Messbereich 3-KANAL Speicherplatz P0–P9 Speicherplatz Speicherplatz zurück /weiter mit Digitalsignal Scan Speicherplatz Empfindlichkeit 1 / 2 / 3 Cursor Kanal Cursor links /rechts Empfindlichkeit 1 / 2 / 3 Zoom Kanal Empfindlichkeit 1 / 2 / 3... -
Seite 15: Messbereich Bk
SPM 22 12.4 Messbereich BK BK-Kanal digital automatische Digitalerkennung BK-Kanal analog Kanal zurück /weiter Scan Kanal Cursor links /rechts Empfindlichkeit 1 / 2 / 3 Cursor Cursor links /rechts Empfindlichkeit 1 / 2 / 3 BK-Frequenz 50kHz Cursor links /rechts... -
Seite 16: Messbereich Sat
SPM 22 12.5 Messbereich SAT Pegelaussetzer Scan 10MHz Cursor links /rechts SAT-Frequenz 10MHz Cursor links /rechts Empfindlichkeit 1 / 2 / 3 SAT-Frequenz Scan Cursor links /rechts Empfindlichkeit 1 / 2 / 3 Cursor 10MHz Cursor links /rechts Empfindlichkeit 1 / 2 / 3... -
Seite 17: Messbereich Dvb-T
SPM 22 12.6 Messbereich DVB-T DVB-T Scan Cursor Kanal Cursor links /rechts Zoom Kanal Cursor links /rechts Scan Kanal Cursor links /rechts Empfindlichkeit 1 / 2 / 3 Cursor 0,1MHz Cursor links /rechts Empfindlichkeit 1 / 2 / 3 Cursorfrequenz... -
Seite 18: Messbereich Wlan
SPM 22 12.7 Messbereich WLAN ein Scan im Messbereich WLAN-Scan WLAN erfolgt nach dem gleichen Prinzip wie im Messbereich SCAN. Der Unterschied besteht Cursor nur im besonderen 1MHz Frequenzbereich. Cursor links /rechts Einzelfrequenz-Scan Erweiterte Messenoptionen Anzeigeempfindlichkeit eines Messspektrums (Scan) Beim Scannen wird jeder Bildträger als Balken dargestellt. Damit ist ein schneller Überblick über den Pegelverlauf erkennbar. -
Seite 19: Besonderheiten Des Spm
SPM 22 Besonderheiten des SPM 22 SPM 22 besitz einen Editiermodus zum Ändern bestimmter Messparameter durch den Nutzer. Nach dem Speichern der vorgenommenen Einstellungen stehen diese für nachfolgende Messungen zur Verfügung. Die für den Nutzer relevanten Einstellmöglichkeiten betreffen Pegelmodus den Messbereich 2 –... -
Seite 20: Einstellvorgang Für Den 3-Kanalspeicher
SPM 22 Einstellvorgang für den 3-Kanalspeicher Im Messbereich 3-KANAL stehen insgesamt 10 Speicherplätze (P0–P9) zur Ver- fügung. Jeder Speicherplatz kann individuell belegt werden. Die Werkseinstel- lungen sind veränderbar. ACHTUNG! Alle Änderungen – ob für den Pegel- oder den Feldstärkemodus – werden immer über die gleiche Art der Tastenbedienung erreicht! Sie wird im folgenden beschrieben. - Seite 21 SPM 22 © SAT-Kabel 2012...
- Seite 22 SPM 22 Telefon: +49 (0)3724 6665-0 Telefax: +49 (0)3724 6665-44 info@sat-kabel.de • www.sat-kabel.de © SAT-Kabel 2012...
