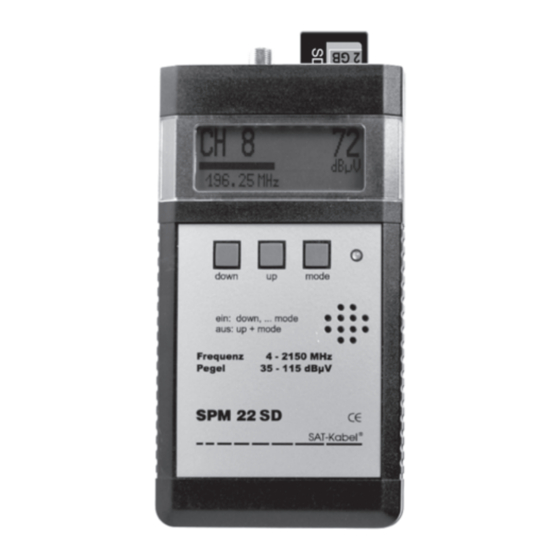

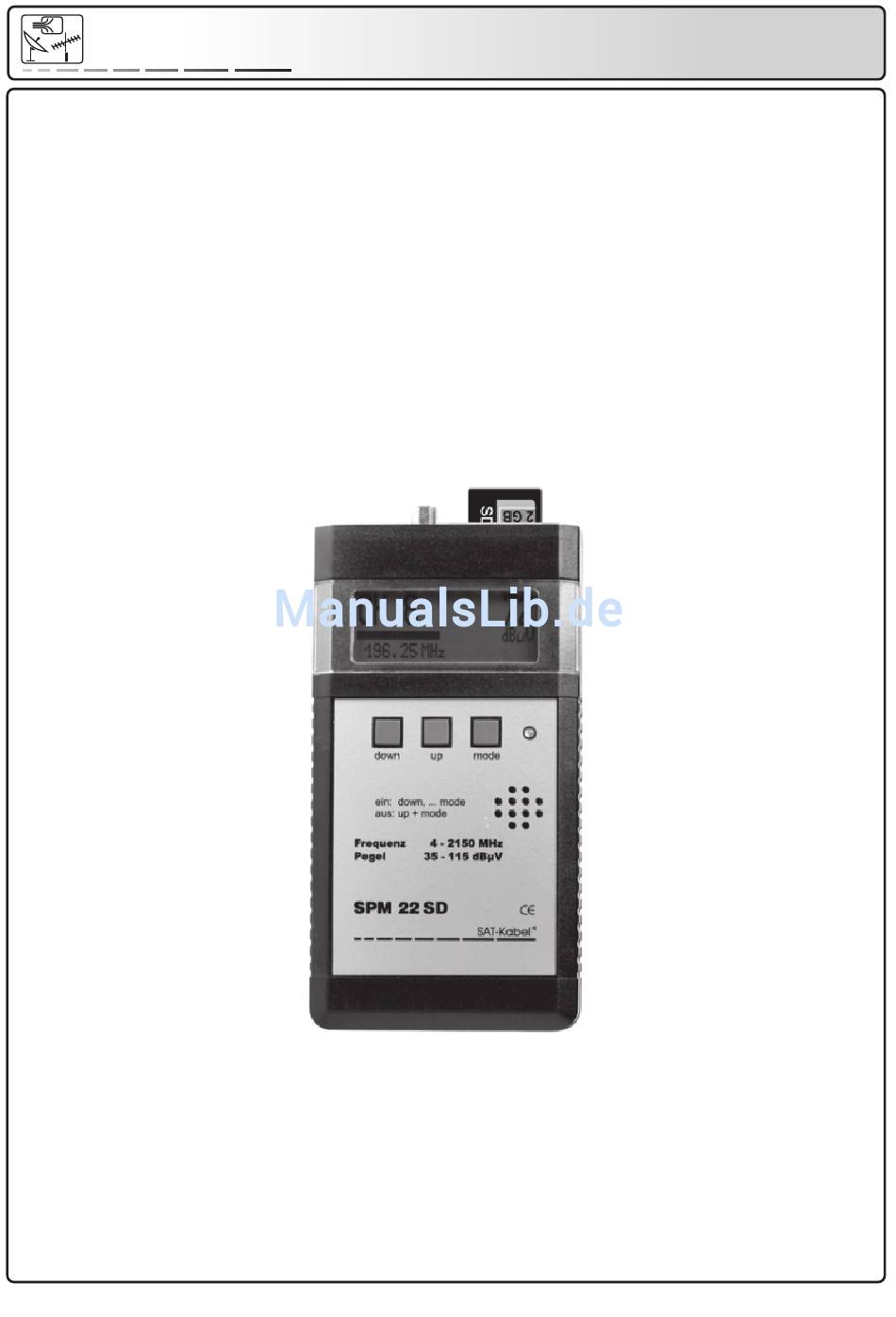

- Seite 1 SAT Kabel ® BEDIENUNGSANLEITUNG Satelliten- und Kabelfernsehanlagen/Industrievertretung GmbH Chemnitzer Straße 11 . 09217 Burgstädt SPM 22 SD ab V43.33 Signalpegelmessgerät mit Feldstärkemessung Kennfrequenzanzeige und Speicherkarte...
- Seite 2 ® Wir bedanken uns für den Kauf eines Produktes der Firma SAT-Kabel . Diese Bedienungsanleitung soll Ihnen die Funktionen des Gerätes vermitteln und den Gebrauch erleichtern. Sollten Sie Fragen zum Gerät oder Anregungen zur weiteren Verbesserung haben, lassen Sie es uns wissen.
-
Seite 3: Inhaltsverzeichnis
Laden des Akkumulators Bedien- und Funktionselemente Bedienfunktion Einschalten Einschaltmessbereich speichern Ausschalten Messbereiche Zusätzliche Funktionen PC-Software Ton und LED-Anzeige ein- und ausschalten Bedienschema 10–13 Speicherwerte ändern Speichern Technische Daten Schema der Messwerterfassung auf Speicherkarte – erste Schritte Garantie ©2013 SAT-Kabel GmbH... -
Seite 4: Allgemeines
1. Allgemeines Das prozessorgesteuerte Pegelmessgerät SPM 22 SD ist das Spitzengerät der SPM-22- Serie und ist wegen seiner Handhabung und Messgenauigkeit ein ideales Gerät zur Feh- lersuche und Pegelkontrolle in Einzel- und Gemeinschaftsantennenanlagen, BK-Netzen, SAT-Anlagen sowie auch für DVB-T und WLAN. Die Spektrumdarstellung gestattet die Beurteilung der Schräglage von Verstärkern und dient der Anzeige von Störträgern,... -
Seite 5: Laden Des Akkumulators
4. Laden des Akkumulators Das Steckerladegerät (im Lieferumfang) an die Ladebuchse des SPM 22 SD (ø5,5/2,1 mm, Pluspol innen) anschließen. Die Anzeige von Netzteilspannung (11...28 V) und Ladekontrolle erfolgt im Display. Ladezeit: ca. 10 h bei leerem Akku Ladeschluss: 7,2–7,4 V, Akkubalken steht dann still 5. -
Seite 6: Einschalten
Display. Mit der Taste »up« oder der Taste »down« kann ein anderer Messbereich gewählt werden. Beim SPM 22 SD stehen folgende Bereiche zur Verfügung: 1.) SCAN - 3-KANAL - BK - SAT - DVB-T - WLAN - KFG - T... -
Seite 7: Ausschalten
Auflösungen des Empfangsspektrums darstellen. Bei digitalen QPSK- Signalen sind +13 dB zum Pegelmesswert zu addieren. ACHTUNG! Zur Steuerung und Spannungsversorgung von LNBs ist der Akku- Zusatz AU-SPM notwendig. Dieser ist als Zubehör gesondert zu bestellen. ©2013 SAT-Kabel GmbH... -
Seite 8: Zusätzliche Funktionen
Zur Kennzeichnung wird dazu zusätzlich ein im Display angezeigt. Pegel digitaler BK-Kanal ACHTUNG! Im Messbereich »BK« werden diese »D«-Kanäle automatisch erkannt. Wird beim Messen eines digitalen Kanals ein »D« im Display angezeigt, so ist KEINE extra Pegelkorrektur notwendig. ©2013 SAT-Kabel GmbH... -
Seite 9: Pc-Software
Wert »+25« in dB(µV/m). Diese Werte sind im Gerät hinterlegt. Bei der Suche von Störstrahlungen mit dem SPM 22 SD mit Ton und LED beginnt die LED ab 40 dB(µV) bzw. 15 dB(µV/m) grün zu leuchten. Es ist ein gleichmäßiger Ton zu hören, der mit dem Ansteigen des Pegels höher wird. -
Seite 10: Bedienschema
Bedienschema SPM 22 SD ab Softwarestand V43.33 Nach dem Einschalten des Gerätes wird ein Menüpunkt aus der obersten Reihe im Display angezeigt. 3-KANAL SCAN Speicherplatz Scan P0–P9 Kanal/5-1205* /945-2145* *) MHz Cursor Scan Speicherplatz zwei zusätzliche Menüs Kanal/10MHz/10MHz in den Scanbereichen 5–1205 MHz / 945–2145 MHz... - Seite 11 Erläuterung der Piktogramme siehe Seite 12 Automatik BK-Kanal Pegelaussetzer Scan 10MHz Scan SAT-Frequenz Kanal 10MHz Cursor SAT-Frequenz Scan Zoom 12MHz BK-Frequenz Cursor Cursor 50kHz 10MHz 0,1MHz Pegelaussetzer Scan Zoom Zoom + Cursor 50kHz 120MHz 50kHz Cursor Hüllkurve + Cursor 1MHz ©2013 SAT-Kabel GmbH...
- Seite 12 Bedienschema SPM 22 SD Fortsetzung WLAN DVB-T DVB-T Scan PT1–PT4 WLAN-Scan Im Messbereich KFG kann das SPM mit Taste »mode« auf 4 h Cursor Cursor Dauerbetrieb geschaltet werden – Anzeige durch Rückwärtszähler Kanal 1MHz und Tastensperre »lock«. Aufheben der Sperre durch kurzes Drücken der Tasten 1+2.
-
Seite 13: Zeichenerklärung
= Auswahl niedriger/höher = Taste nicht betätigen = Cursor links/rechts verschieben = Taste lang betätigen >0,5 s = Anzeige-Empfindlichkeit 3 Stufen = Taste kurz betätigen = alternative Taste kurz betätigen = Ton und LED zu-/abschalten = Automatische Digitalkennung ©2013 SAT-Kabel GmbH... -
Seite 14: Speicherwerte Ändern
Tasten »up« und »down« geändert Kanal/Frequ./D-Kanal z. B. D 73 werden. Eine Pegelkorrektur um 10 dB wird automatisch vorgenommen. 8.1 Speichern NICHT VERGESSEN! Speichern Die Tasten »down« und »mode« gleichzeitig drücken bis das Schaltkreissymbol er- scheint. Danach das Gerät ausschalten. ©2013 SAT-Kabel GmbH... -
Seite 15: Technische Daten
SD-Karte bis max. 2 GB / FAT 16 (Die bisherigen MMC-Speicherkarten sind weiter verwendbar) Stromversorgung NiMH-Akku 6 V/750 mAh AC/AC-Adapter Stromaufnahme ca. 110 mA Abmessungen 157 mm × 84 mm × 30 mm Gewicht ca. 300 g ©2013 SAT-Kabel GmbH... -
Seite 16: Schema Der Messwerterfassung Auf Speicherkarte - Erste Schritte
Protokollieren; Daten grafisch oder tabellarisch auswerten Messauftrag auf Festplatte speichern! Verknüpfen von Messpunkten mit HF-technischen Parametern Messauftrag = Messauftrag durchführen Öffnen Messauftrag SD-Karte SD-Karte in den in den Kartenleser stecken Kartenleser und Messauftrag stecken auf SD-Karte speichern ©2013 SAT-Kabel GmbH... - Seite 17 4 Flash-Karte in Kartenleser stecken Messwerterfassung Start Messauftrag Messauftrag auf Flash-Karte s peichern Flash-Karte entnehmen 5 Flash Karte in SPM 22 SD stecken Einschalten des SPM 22 SD Messauftrag am SPM 22 SD starten Flash Karte entnehmen 6 Flash Karte in den Kartenleser stecken 7 Messauftrag öffnen...
- Seite 18 ©2013 SAT-Kabel GmbH...
-
Seite 19: Garantie
Diese Garantie gilt für in Deutschland erworbene Neugeräte. Neugeräte und deren Komponenten, die aufgrund von Fabrikationsfehlern und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweisen, werden von SAT-Kabel® repariert Für Verschleißteile, wie Akkus, Tastaturen, Gehäuse, Taschen, Anschlusskabel gilt diese Garantie für 6 Monate ab Kauf Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. - Seite 20 Telefon: +49 (0)3724 6665-0 Telefax: +49 (0)3724 6665-44 info@sat-kabel.de • www.sat-kabel.de Irrtümer sowie Änderungen im Zuge technischer Weiterentwicklung vorbehalten! ©2013-02-25 SAT-Kabel®...
