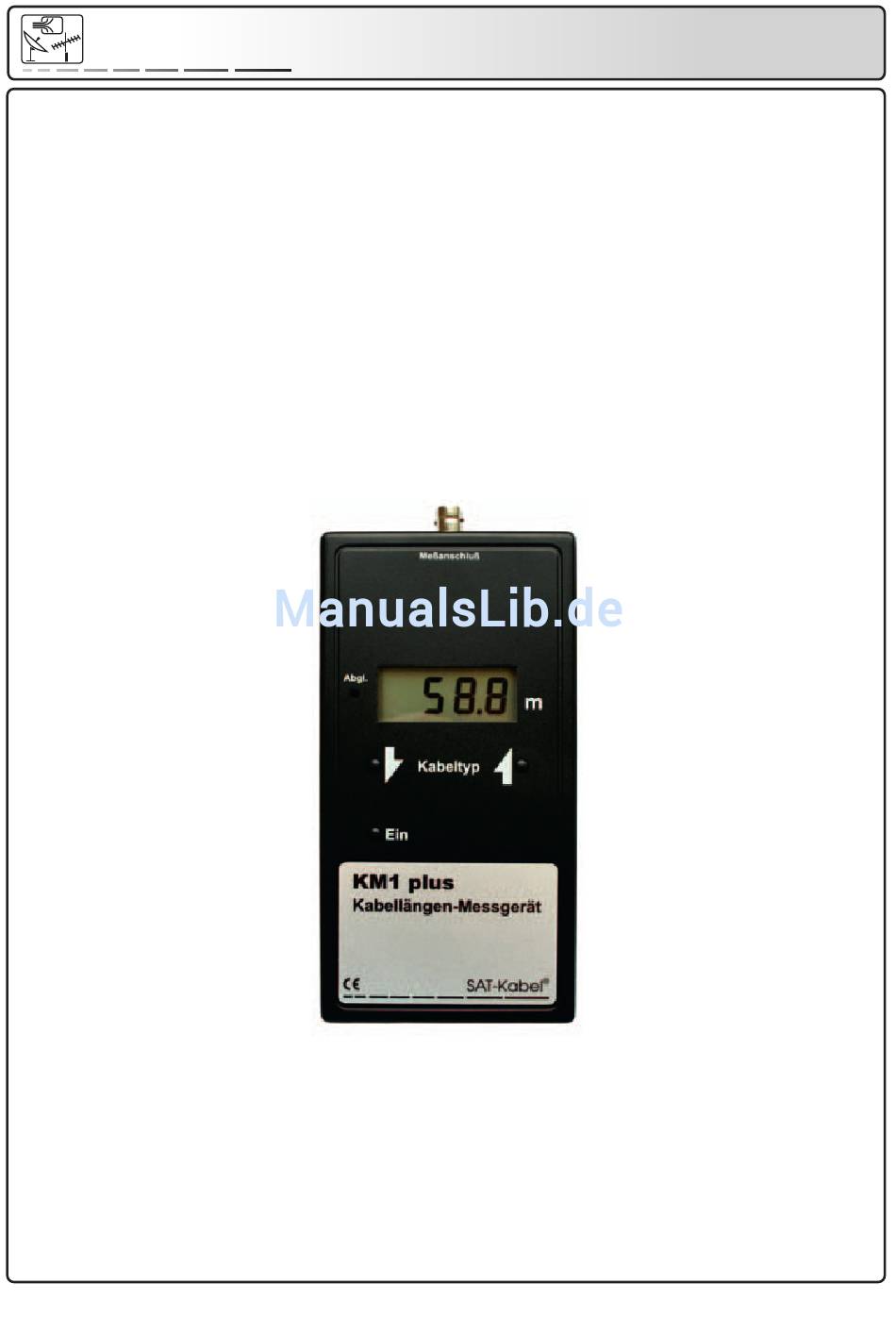

- Seite 1 SAT Kabel ® BEDIENUNGSANLEITUNG Satelliten- und Kabelfernsehanlagen/Industrievertretung GmbH Chemnitzer Straße 11 . 09217 Burgstädt KM 1 plus Digitales Kabellängenmessgerät...
- Seite 2 ©2013 SAT-Kabel GmbH...
- Seite 3 Koaxialkabel oder »normale« Installationsleitungen handelt. Aus- genommen sind einige wenige Spezialkabel, so z. B. wenn es sich um hochkapazitive Leitungen handelt, von denen die Messimpulse »verschluckt« werden. 2. Lieferumfang 1× KM 1 plus 1× Messkabel 1× 9-V-Blockbatterie Bedienungsanleitung Zur Beachtung! Nicht an spannungsführenden Objekten >65 V...
- Seite 4 3. Funktionen Das Digital-Kabellängenmessgerät KM 1 plus arbeitet auf der Basis von Impulsreflexionen an offenen oder an geschlossenen Leitungsenden. In gleichbleibenden Zeitabständen sendet KM 1 plus kurze Impulse aus, die am Leitungsende des zu messenden Kabels reflektiert werden. Das Gerät misst jetzt die Zeit zwischen dem ausgesendeten und dem reflektierten Impuls und berechnet daraus in Verbindung mit dem Verkürzungsfaktor des betreffenden...
- Seite 5 Referenzmessung durch, kenntlich durch Blinken des waagerechten Striches des Pluszeichens. Nach Beendigung auch dieser Messung ist der Kabeltyp abgeglichen und die Abgleichparameter sind dauerhaft gespeichert. Das Gerät kehrt nun automatisch in die Normalfunktion, d. h. zur Anzeige der aktuellen Messwerte zurück. ©2013 SAT-Kabel GmbH...
- Seite 6 Minimale messbare Länge Maximale messbare Länge 1999 m Maximale Kabeldämpfung 100 dB Auflösung 2,0 m–199,9 m 0,1 m 2 m–1999 m Genauigkeit ±1 % ±0,3 m Messanschluss BNC-Buchse Gehäuseabmessung 87 mm × 117 mm × 27 mm ©2013 SAT-Kabel GmbH...
- Seite 7 Diese Garantie gilt für in Deutschland erworbene Neugeräte. Neugeräte und deren Komponenten, die aufgrund von Fabrikationsfehlern und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweisen, werden von SAT-Kabel® repariert Für Verschleißteile, wie Akkus, Tastaturen, Gehäuse, Taschen, Anschlusskabel gilt diese Garantie für 6 Monate ab Kauf Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.
- Seite 8 Telefon: +49 (0)3724 6665-0 Telefax: +49 (0)3724 6665-44 info@sat-kabel.de • www.sat-kabel.de Irrtümer sowie Änderungen im Zuge technischer Weiterentwicklung vorbehalten! ©2013-07-30 SAT-Kabel®...
