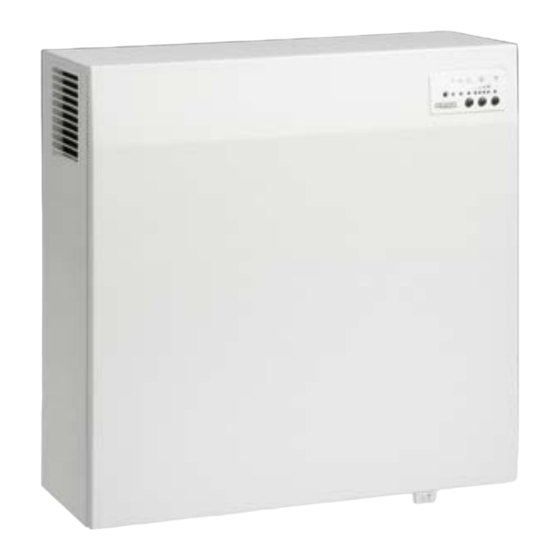

ROOS WRG mini Beschreibung, Bedienung Und Montage
Raumlüftung mit wärmerückgewinnung
Inhaltszusammenfassung für ROOS WRG mini
- Seite 1 Raumlüftung mit Wärmerückgewinnung Beschreibung, Bedienung und Montage Gerätetyp WRG mini 82017700 LG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Geräteaufbau Bedienung durch den Benutzer Bedienung durch den Benutzer und den Fachmann Installation und Bedienung durch den Fachmann Technische Daten Lieferumfang 1. Beschreibung Funktionsprinzip des Raumlüftungsgerätes mit Wärmerückgewinnung Durch einen Lüfter wird die verbrauchte Raumluft abgesaugt und über den patentierten Gegenstrom-Kanalwärmetauscher nach außen geführt. -
Seite 3: Geräteaufbau
2. Geräteaufbau Geräteaufbau Abbildung 2 zeigt den Aufbau und die Komponenten Ihres Raumlüftungsgerätes. Abbildung 2: Geräteaufbau, Komponenten Hochwirksamer Gegenstrom Kanalwärmetauscher Abluftmotor Zuluftmotor Controllerplatine und Bedienungseinheit Fortluftstutzen Außenluftstutzen Zuluftfilter Abluftfilter Elektronische Steuerung Auffangbehälter für Kondensat Innengehäuse Abluftgitter Zuluftgitter Netzschalter... -
Seite 4: Bedienung Durch Den Benutzer
3. Bedienung durch den Benutzer 3.1 Allgemeines Damit Ihnen dieses Gerät viele Jahre Freude bereitet, beachten Sie bitte diese Bedienungsanleitung. Sie ist unbedingt aufzubewahren. Bei einem Wechsel des Benutzers ist Sie diesem zu übergeben. Bewahren Sie diese Anleitung sorgfältig auf, damit Sie im Falle eines evtl. auftretenden Problemes schnell nachschlagen können und bei Arbeiten am Gerät dem Fachmann zur Kenntnisnahme überreicht werden kann. -
Seite 5: Die Bedienungseinheit
3.3 Die Bedienungseinheit Die Bedienungseinheit finden Sie rechts oben auf der rechten Vorderseite Ihres Lüftungsgerätes. Stoßlüftung Durch Betätigung dieses Tasters wird die Stoßlüftung (hohe Luftwechselrate, z. B. zur kurzfristigen Beseitigung von Gerüchen) für 30 Minuten zugeschaltet. Anschließend wird das Gerät in den zuvor eingestellten Betriebsmodus zurückgesetzt. Die Stoßlüftung kann jederzeit durch Betätigung der Taste "Lüfterstufe"... -
Seite 6: Wartung Und Reinigung
3.4 Wartung und Reinigung Damit Ihr Lüftungsgerät Ihnen langfristig Freude bereitet, müssen die Filter regelmäßig nach Aufleuchten der LED Filterwechselanzeige gewechselt bzw. gereinigt, und der Kondensatbehälter nach Anzeige geleert werden. Dadurch wird die ordnungsgemäße Funktion Ihres Lüftungsgerätes dauerhaft sichergestellt. Sobald die Filterwechselanzeige aufleuchtet, sind beide Filter zu entnehmen und gegen neue Filter (bestellbar als Filter G4 bzw. - Seite 7 Rücksetzung Filterwechselanzeige Nach dem Wechsel der Filter muß die Filterwechselanzeige zurückgesetzt werden, damit die Kontrolleuchte erlischt und die Laufzeit neu berechnet werden kann. Nach dem Entfernen der Frontverkleidung nur den Taster im unteren rechten Bereich der Platine betätigen. Anschließend die Frontverkleidung wieder einhängen und das Gerät einschalten.
-
Seite 8: Bedienung Durch Den Benutzer Und Den Fachmann
4. Bedienung durch den Benutzer und den Fachmann Die folgenden Arbeiten müssen unter Hinzuziehung eines konzessionierten Fachmannes erfolgen. Das Gerät ist dabei am Netzschalter auszuschalten und vom Stromnetz zu trennen. 4.1 Entfernen der Frontverkleidung Anschließend wird die Frontverkleidung, wie abgebildet, an ihrem unteren Ende nach vorne aus den Haltebolzen gezogen und dann oben ausgehängt. -
Seite 9: Ändern Der Filterlaufzeit
4.3 Ändern der Filterlaufzeit Sollten die Filter bei Anzeige des Filterwechsels durch das Gerät noch nicht verschmutzt sein, da die Umgebungseinflüsse eine längere Filterbenutzung erlauben, kann das Filterwechselintervall verlängert werden. Nach dem Entfernen der Frontverkleidung gemäß 4.1, kann über einen Jumper die Einstellung von 90 Tagen (Werkseinstellung) auf 120 oder 150 Tage verlängert werden. -
Seite 10: Installation Und Bedienung Durch Den Fachmann
5. Installation und Bedienung durch den Fachmann Die folgenden Arbeiten müssen durch einen konzessionierten Fachmann durchgeführt werden. 5.1 Allgemeine Hinweise Die Installation und Inbetriebnahme, sowie Arbeiten am Lüftungsgerät nur durch einen konzessionierten Fachmann durchführen lassen. Das Lüftungsgerät darf nicht in explosionsgefährdeten Räumen eingesetzt werden und ist für einen Betrieb in Räumen mit anfallenden Abgasen, Industriestäuben u. - Seite 11 Die Montageschablone am Montageort aus- richten (Bodenabstand beachten!) und die Bohrlöcher anzeichnen. Die Schablone kann auch an der Wand befestigt werden um ein freies Arbeiten zu ermöglichen. Die Wanddurchbrüche jetzt entweder durch Stemmen nach den angezeichneten Konturen (oder innerhalb der befestigten Schablone) oder mit einer Kernbohrmaschine (Durchmesser >...
- Seite 12 Die mitgelieferten Wanddurchführungsrohre ablängen. Bitte beachten Sie hierbei, daß sowohl an der Innen- als auch an der Außenwand die Rohre bündig mit der Fertigwand (incl. Putz) abschließen muß. An der Innenwand ist ein maximaler Überstand von 5mm möglich. Die beiliegenden Montageclipse und die Montageschablone helfen während der Montage bei der Fixierung der beiden Wanddurchführungen gegeneinander (siehe...
- Seite 13 Im einem zweiten Montageabschnitt kann abschließend das Gerät an die vorhandenen Mauerdurchführungen angeschlossen und befestigt werden. Hierzu entsprechend der Maßzeichnung auf S.10 bzw. mit der Montageschablone das Bohrloch markieren und die Bohrung an der Wand anbringen. Anschließend den mitgelieferten Anker entsprechend der Tragfähigkeit fest anschrauben (entsprechende Dübel verwenden) und das gerät einhängen.
-
Seite 14: Elektroanschluss
5.3 Elektroanschluss Die elektrische Installation muss in jedem Fall den allgemein gültigen Normen entsprechen: Falls das Gerät an eine Steckdose angeschlossen wird, den korrekten Sitz des Steckers überprüfen. Ihr Lüftungsgerät kann entweder mit dem Stecker an eine Schutzkontaktsteckdose angeschlossen werden, oder die Netzanschlussleitung kann direkt über eine Anschlussdose fest angeschlossen werden. -
Seite 15: Technische Daten
6. Technische Daten Gerätetyp 82011700 LG mini Geräteabmessungen (BxHxT) 47x18x47 cm Gewicht 12,5 kg Elektr. Anschluß 1N/230V Außenwanddurchführungen (ø), Länge 105 mm, 500mm (2 Stck.) (im Lieferumfang enthalten) Luftleistung (m³/h) 15/25/40/60 Stufen 1-4, (Stufe 4=Stoßlüftung) Wärmebereitstellungsgrad (korr. lt. DIBT) >80% Elektr. - Seite 16 V 10.11.01a HEIZEN. KÜHLEN. LÜFTEN. Ohlenfeldstraße 4-6, 56154 Boppard-Buchholz, Tel.: +49 6742 / 80 02-0 Fax: 80 02-40 Dieselstraße 12, 08371 Glauchau, Tel.:+49 37 63/17 93-0, Fax: 17 93-30 www.roos-gmbh.de e-mail: info@roos-gmbh.de...
