- Seite 1 RD 40203 | RD 45203 RD 20203 | RD 25203 131496.1533...
-
Seite 4: Inhaltsverzeichnis
Inhalt 1 Zu dieser Anleitung 1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 1.2 Symbole 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise 2.2 Bestimmungsgemäße Verwendung 3 Geräteübersicht 4 Bedienung 4.1 Einstellen der Soll-Temperatur 4.2 Navigation und Einstellungen 4.2.1 Menü Life-Style-Funktionen 4.2.2 Menü Einstellungen 4.2.3 Menü... -
Seite 5: Zu Dieser Anleitung
1 Zu dieser Anleitung Gültigkeit, Aufbewahrung und Weitergabe der Anleitung Diese Anleitung gilt für die Raumtemperaturregler vom Typen - RD 40203-10 – Standard 24 V, - RD 20203-10 – Standard 230 V, - RD 45203-40 – Komfort 24 V, - RD 25203-40 – Komfort 230 V, - RD 45203-60 –... -
Seite 6: Sicherheit
2 Sicherheit Allgemeine Sicherheitshinweise Der Raumtemperaturregler steuert direkt oder über eine Anschlus- seinheit angeschlossene thermische Stellantriebe in einem Einzel- raumregelungssystem. Je nach Ausführung ist er für 24 V- oder 230 V-Komponenten geeignet. Das Gerät dient • der ortsfesten Installation, • der Erfassung der Ist-Temperatur (Raumtemperatur), •... - Seite 7 Bestimmungsgemäße Verwendung Gerät benutzen oder daran arbeiten. Gegebenenfalls müssen diese Personen durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhalten, wie das Produkt zu benutzen ist. • Sicherstellen, dass keine Kinder mit dem Produkt spielen. Gege- benenfalls Kinder beaufsichtigen.
-
Seite 8: Geräteübersicht

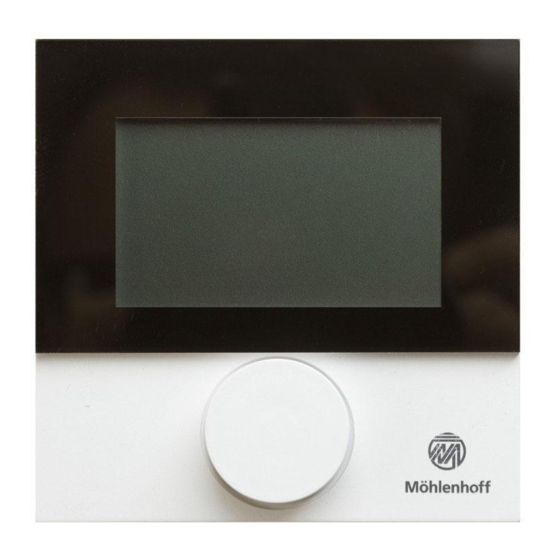

3 Geräteübersicht Display Mo Tu We Th Drehknopf mit Dreh- Drück-Mechanik und feiner Rastung Raumtemperaturregler Symbol Bedeutung Symbol Bedeutung Menü Life-Style-Funk- Temperatureinheit tionen Menü Einstellungen Soll-/Ist-Temperatur Heizen Mindesttemperatur Bediensperre Maximaltemperatur Eingabe vornehmen/ Ausschalten bestätigen Korrektur Ist-Tempe- Automatikbetrieb raturmessung Tagbetrieb Zurück Nachtbetrieb Menü... -
Seite 9: Eng
4 Bedienung WARNUNG Lebensgefahr durch Verschlucken! Der Drehknopf ist abnehmbar, Kinder können diesen verschlucken. ¾ Den Drehknopf nicht in Reichweite von Kindern ablegen. Einstellen der Soll-Temperatur Durch Drehen des Drehknopfes nach rechts oder links wird die Soll-Temperatur eingestellt. Eine Drehung nach links senkt die Temperatur, nach rechts erhöht sie. -
Seite 10: Menüauswahl
Navigation und Einstellungen Für die Navigation und Einstellungen stehen eine Grundebene und verschiedene Menüs zur Verfügung: Grundebene Alle Raumtemperaturregler zeigen in der Grundebene die aktuelle Ist-Temperatur und aktive Funktionen an. Der Control besitzt zu- sätzlich eine Uhrenfunktion. Menüauswahl Die zur Verfügung stehenden Menüs richten sich nach der Ausfüh- rung des Raumtemperaturreglers. -
Seite 11: Fra
4.2.1 Menü Life-Style-Funktionen In diesem Menü werden die Life-Style-Funktionen eingestellt. Ab- hängig von der Ausführung des Raumtemperaturreglers, stehen die in der Grafik aufgeführten Einstellungen zur Verfügung. Nähere Informationen enthalten die nachfolgenden Seiten. • Bei der Auswahl einer Betriebsart (Tag-, Nacht-, Automa- tikbetrieb) stehen nur die inaktiven zur Auswahl. - Seite 12 Menü Life-Style-Funktionen ¾ Die Menüauswahl durch Drücken aufrufen. ¾ Das Menü Life-Style-Funktionen auswählen. ¾ Durch erneutes Drücken, das Menü aufrufen. ¾ Die gewünschte Funktion auswählen. Beschreibung Schritte Tagbetrieb ¾ Die Auswahl durch Drücken bestätigen. 9 Der Tagbetrieb ist aktiviert. Standard 9 Die Grundebene wir ange- Regelung auf die eingestellte Soll-Tem- zeigt.
- Seite 13 Menü Life-Style-Funktionen Beschreibung Schritte Automatikbetrieb ¾ Die Auswahl durch Drücken bestätigen. 9 Der Automatikbetrieb ist Standard, Komfort aktiviert. Das Signal einer externen Systemuhr 9 Die Grundebene wir ange- (z. B. von einem Raumtemperaturregler zeigt. Control) aktiviert den Tag- bzw. Nacht- 9 Control: Im Display wird die betrieb.
- Seite 14 Menü Life-Style-Funktionen Beschreibung Schritte Aktivieren Bediensperre ¾ Die Auswahl durch Drücken Sperrt den Raumtemperatur- bestätigen. regler. Die Ist-Temperatur und 9 Die Bediensperre ist aktiviert. alle aktiven Funktionen werden weiter 9 Das Symbol wird angezeigt, die Verstellung der Soll- angezeigt. Temperatur und die Bedienung werden 9 Die Grundebene wird ange- deaktiviert.
-
Seite 15: Menü Einstellungen
4.2.2 Menü Einstellungen In diesem Menü können erweiterte Einstellungen vorgenommen werden. Abhängig vom Typ des Raumtemperaturreglers, stehen die in der Grafik aufgeführten Einstellungen zur Verfügung. Nähere Informationen enthalten die nachfolgenden Seiten. Erfolgt keine weitere Bedienung, kehrt die Anzeige nach max. 30 Sek. in die Grundebene zurück. Standard, Komfort und Control nur Control Komfort, Control... - Seite 16 Menü Einstellungen ¾ Die Menüauswahl durch Drücken aufrufen. ¾ Das Menü Einstellungen auswählen. ¾ Durch erneutes Drücken, das Menü aufrufen. ¾ Die gewünschte Einstellung auswählen. Beschreibung Schritte ¾ Die Auswahl durch Drücken Wohlfühltemperatur Heizen bestätigen. Einstellen der Soll-Temperatur ¾ Die Soll-Temperatur einstel- für den Tagbetrieb.
- Seite 17 Menü Einstellungen Beschreibung Schritte Externer Bodenfühler ¾ Die Auswahl durch Drücken Einstellen der Mindestfußbo- bestätigen. dentemperatur. ¾ Die Einstellung vornehmen. ¾ Die Eingabe bestätigen. Diese Funktion wird angezeigt, 9 Die Anzeige blinkt und wenn im Menü Service unter Pa- befindet sich im Menü Ein- rameter 040 der Anschluss eines stellungen.
- Seite 18 Menü Einstellungen Beschreibung Schritte Komfort-Programme ¾ Die Auswahl durch Drücken Im Automatikbetrieb erfolgt bestätigen. eine Regelung mit den Schalt- 9 Die Anzeige springt in die Übersicht der Komfort-Pro- zeiten der Komfort-Programme: gramme, im Display wird • Woche (Mo–So) „day“ angezeigt. •...
- Seite 19 Menü Einstellungen Beschreibung Schritte Displaybeleuchtung ¾ Die Auswahl durch Drücken Stellt die Helligkeit der Dis- bestätigen. playbeleuchtung in fünf Stu- ¾ Die Helligkeit der Displaybe- fen ein: leuchtung einstellen. ¾ Die Eingabe bestätigen. 9 Das Menü Einstellungen Stufe 1 wird angezeigt. Stufe 2 Stufe 3 Stufe 4...
-
Seite 20: Menü Service
4.2.3 Menü Service ACHTUNG Anlagenschäden! Fehlerhafte Konfigurationen können zu Fehlern und Anlagenschä- den führen. ¾ Einstellungen dürfen ausschließlich von autorisierten Fachkräf- ten durchgeführt werden. Raumtemperaturregler Komfort und Control! Durch entsprechende Einstellungen der Systemparameter kann eine optimale Abstimmung der Gesamtanlage erfolgen. Zum Ver- hindern einer fehlerhaften Konfiguration, ist dieses Menü... -
Seite 21: Einstellung
Menü Service Beschreibung Einstellung Heizsystem 0 = FBH St. Stellt das vorhandenen Heizsystem ein: 1 = FBH NE • Fußbodenheizung Standard (FBH St.) 2 = RAD • Fußbodenheizung Niedrigenergie (FBH NE) 3 = KON pas • Radiator (RAD) 4 = KON akt •... - Seite 22 Menü Service Beschreibung Einstellung Wirksinn Schaltausgang 0 = NC Stellt den Wirksinn angeschlossener Stellan- 1 = NO triebe ein: • Normally closed (NC) • Normally open (NO) Standard: 0 Frostschutztemperatur 5 ... 10 °C Aktiviert die Frostschutzfunktion bei Unter- schreiten der eingestellten Temperatur. Standard: 5 Smart Start/Smart Stop-Funktion 0 = deaktiviert...
-
Seite 23: Smart Start/Smart Stop-Funktion
5 Komfort- und Schutzfunktionen Komfortfunktionen Für den Nutzerkomfort enthält der Raumtemperaturregler Funktio- nen zum regeln der Wohlfühltemperatur. 5.1.1 Smart Start/Smart Stop-Funktion Nur Raumtemperaturregler Control Die Smart Start/Smart Stop-Funktion (Parameter 170) berechnet automatisch die benötigten Vorlaufzeiten, damit zur Start- und Endzeit der Komfort-Programme die eingestellte Wohlfühltempe- ratur bereitsteht. -
Seite 24: Wartung
6 Wartung Fehlerbehebung Anzeige Bedeutung Mögliche Behebung Messtemperatur Interner Fühler/Raumfühler interner/externer • Fremdwärmequellen in der direkten Fühler überschrit- Umgebung entfernen und warten bis sich der Fühler abgekühlt hat. • Den Raumfühler ggf. neu positio- nieren. • Den Raumtemperaturregler/Raum- fühler überprüfen und ggf. austau- schen lassen. -
Seite 25: Reinigung
Wartung Reinigung Zum Reinigen ein trockenes, lösungsmittelfreies, weiches Tuch ver- wenden. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vor- behalten. Es darf weder ganz noch teilweise ohne vorheriges Ein- verständnis des Herstellers kopiert, reproduziert, gekürzt oder in irgendeiner Form übertragen werden, weder mechanisch noch elektronisch. - Seite 136 131496.1533...
