Jalousiesteuerung
Windsensor Standard
Auswerteeinheit anschließen
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
o
Gehäusedeckel der Auswerteeinheit durch lösen der zwei Schrauben (3) abnehmen.
o
Bei rückseitiger Leitungseinführung die Gummidichtung (6) durchstoßen und Leitung
einführen (Bild 3).
o
Gerät mit zwei Schrauben (10) befestigen.
o
Leitungen ins Anschlussgehäuse einführen und nach Anschlussplan anschließen (Bild 4).
o
Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
i Die Klemmen 1 und 2 dienen als Verteilerklemmen und sind geräteintern nicht beschaltet.
Sie können z. B. für einen beheizten Windgeber verwendet werden.
i Die Verteilerklemme (5) dient zum Anschluss des Schutzleiters.
82523842

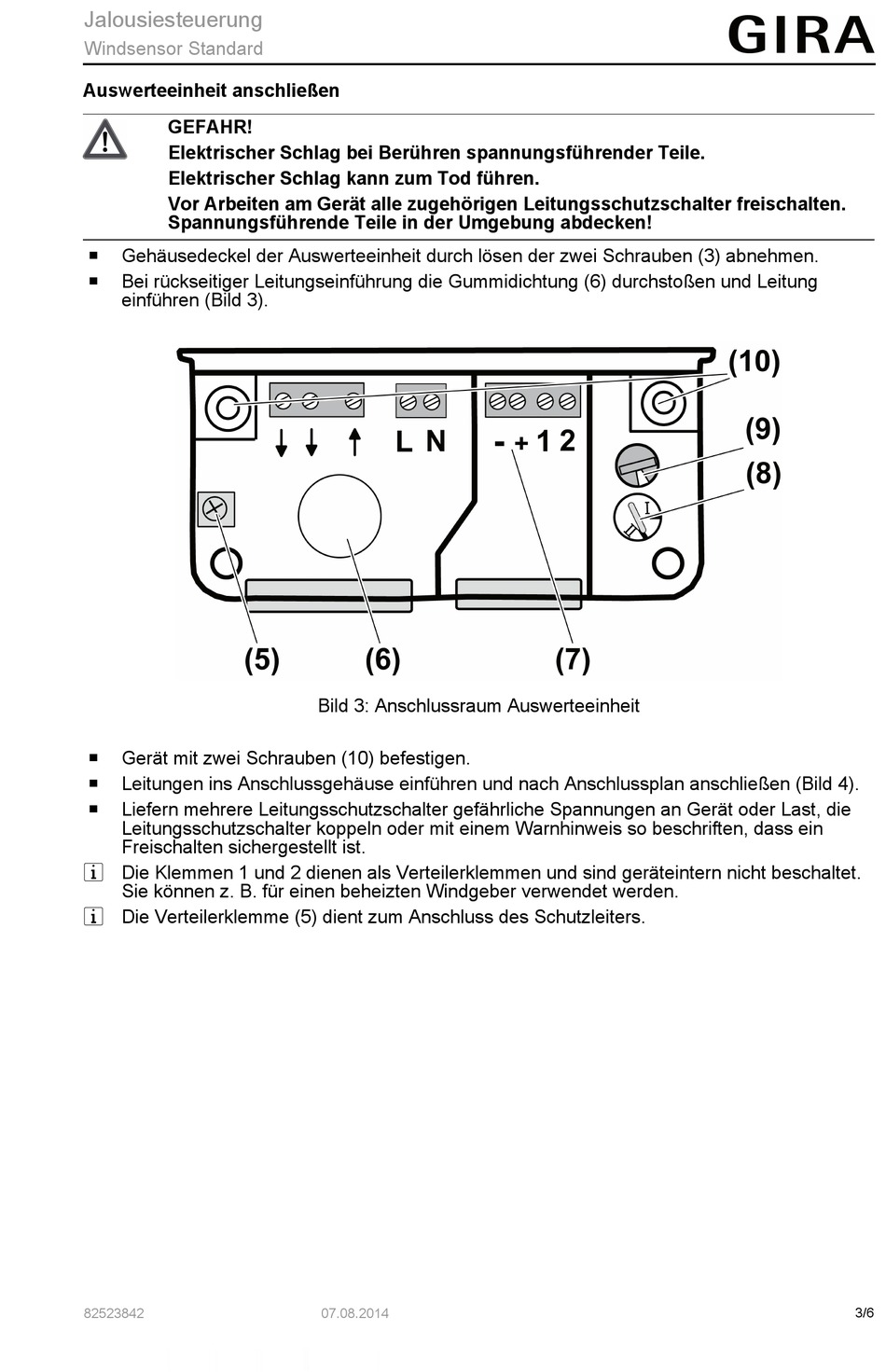

Bild 3: Anschlussraum Auswerteeinheit
07.08.2014
3/6
