Gebrauchsanweisung
Kombisensor
Funktion

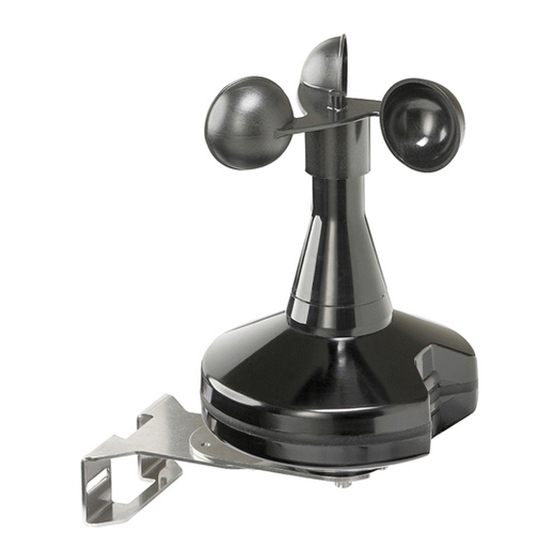

• Der Kombisensor dient zur Messung von Windge-
schwindigkeit, Niederschlag, Helligkeit und Däm-
merung. Die Helligkeit kann für die Himmelsrich-
tungen Ost, Süd und West getrennt erfasst wer-
den.
• Der Kombisensor wird direkt an eine Wetterstation
(Best. Nr. 1010 00) angeschlossen, die die weitere
Verarbeitung der gemessenen Daten übernimmt
und diese als Schalt- oder Werttelegramme auf
den Bus sendet.
Hierdurch können Busteilnehmer (Info-Display, Vi-
sualisierungssoftware, LCD Melde- und Bedien-
tableau) in Regelprozesse eingreifen, Meldungen
generieren oder wetterabhängige Prozesse steu-
ern.
Einsatzbereiche ergeben sich in der Gebäudeleit-
technik, Steuerungstechnik, Gewächshaustechnik
oder zur Weiterverarbeitung der ermittelten Daten
in Kontroll- und Bedieneinheiten.
• Der Kombisensor enthält einen DCF77-Empfän-
ger, mit dessen Hilfe die gesetzliche deutsche Zeit
empfangen und auf den KNX/EIB gesendet wer-
den kann (z. B. zur Synchronisation von KNX/EIB-
Uhren).
Montage

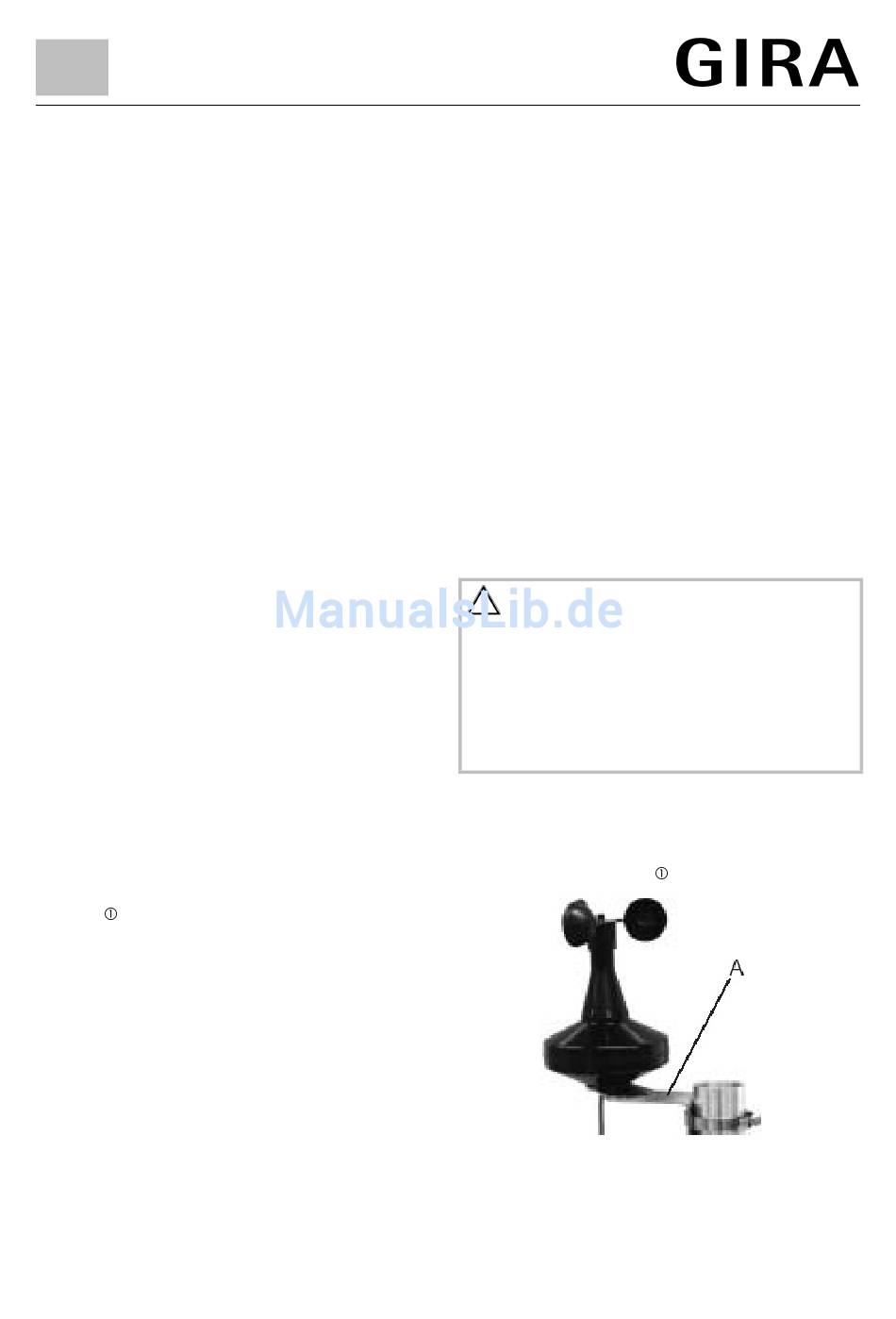

• Fur die Montage an einem Mastrohr (Ø 35 ... 50
mm) liegt dem Sensor ein Nirosta-Haltebügel bei
(BILD , A).
• Der Kombisensor sollte auf keiner Seite von Hin-
dernissen, bzw. Abschattungen beeinflusst wer-
den.
• Bei Montage des Kombisensors vor einer Wand ist
ein Mindestabstand von 0,5 m einzuhalten, um
eine Verfälschung der Messwerte durch Beeinflus-
sung der Sensoren zu vermeiden.
Kombisensor
• Für einen störungsfreien Betrieb auch bei Frost
wird der Kombisensor beheizt.
• Der Kombisensor benötigt eine externe 24-V-
Spannungsversorgung, z. B. Best. Nr. 1024 00.
Diese kann zusätzlich andere Sensoren wie z. B.
WS 10W, WS 10R, deren Heizung sowie die Wet-
terstation versorgen.
• Während des Betriebs sollte der Gehäusebereich,
unter dem die Helligkeits- und Niederschlagssen-
soren sitzen (Seite und Oberteil des Gerätes),
möglichst frei von Staubablagerungen sein, um die
Messwerte nicht zu verfälschen. Regen sorgt für
eine weitgehend selbständige Reinigung der Ge-
häuse-Flächen.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Gerä-
te dürfen nur durch eine Elektrofachkraft erfol-
gen.
Dabei sind die geltenden Unfallverhütungsvor-
schriften zu beachten.
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
9/06
Bestell-Nr.: 1025 00
Seite 1 von 5
