Jalousiesteuerung
Windsensor Standard
Windsensor Standard
Best.-Nr. : 0913 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Nicht für das Ansteuern von 24-V-Jalousie-Einsätzen
geeignet. Im Fehlerfall können 230 V in das 24-V-Netz verschleppt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
82523842

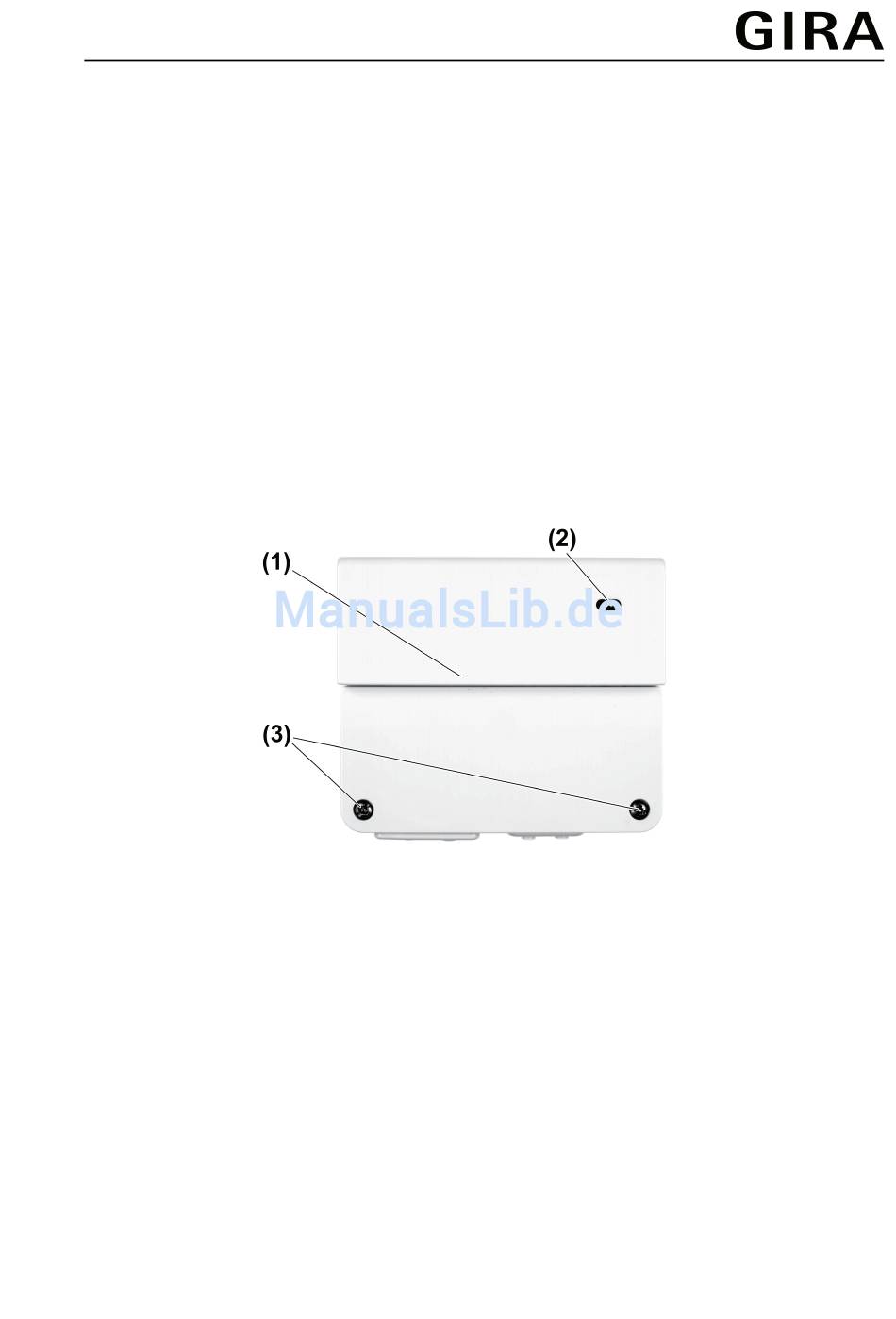

Bild 1
07.08.2014
1/6
Werbung
Verwandte Anleitungen für Gira Windsensor Standard
Inhaltszusammenfassung für Gira Windsensor Standard
- Seite 1 Jalousiesteuerung Windsensor Standard Windsensor Standard Best.-Nr. : 0913 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
- Seite 2 Jalousiesteuerung Windsensor Standard Bild 2 (1) Auswerteeinheit (2) Test-LED (3) Schrauben Gehäusedeckel (4) Windgeber 3 Funktion Bestimmungsgemäßer Gebrauch Auswerteeinheit und Windgeber dienen dem Schutz eines Behanges vor Zerstörung durch starken Wind. Der Behang wird in eine sichere Endlage gefahren und dort verriegelt, bis der eingestellte Windstärkewert unterschritten wird.
- Seite 3 Jalousiesteuerung Windsensor Standard Auswerteeinheit anschließen GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Gehäusedeckel der Auswerteeinheit durch lösen der zwei Schrauben (3) abnehmen.
- Seite 4 Jalousiesteuerung Windsensor Standard Bild 4: Anschlussplan Auswerteeinheit an Jalousiesteuerung Die Auswerteeinheit hat ein Relais mit zwei potentialfreien Schließern. Zur Ansteuerung des Jalousieeinsatzes (11) an gleichem Außenleiter eine Brücke (12) zwischen dem Relais-Eingang und dem Außenleiter legen. Inbetriebnahme durchführen (siehe Kapitel Inbetriebnahme).
-
Seite 5: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 82523842 07.08.2014... - Seite 6 Jalousiesteuerung Windsensor Standard Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 82523842 07.08.2014...
