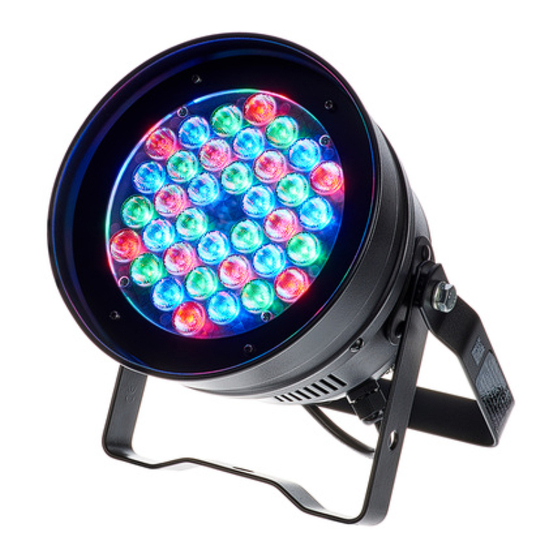

- Seite 1 Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 07.07.2017, ID: 390057, 268159...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................19 Anschlüsse und Bedienelemente....................21 Bedienung..............................23 7.1 Gerät starten............................23 7.2 Geräteeinstellungen........................23 7.3 Auto-Modus............................25 7.4 DMX-Betrieb............................ - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 1-Kanal-DMX-Modus..................31 7.7 Funktionen im 2-Kanal-DMX-Modus..................31 7.8 Funktionen im 3-Kanal-DMX-Modus..................32 7.9 Funktionen im 5-Kanal-DMX-Modus..................33 7.10 Funktionen im 7-Kanal-DMX-Modus..................35 7.11 Funktionen im 8-Kanal-DMX-Modus..................39 Technische Daten............................ 41 Stecker- und Anschlussbelegungen....................43 Fehlerbehebung............................44 Reinigung..............................
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 15: Leistungsmerkmale
Einsatz „on tour“ und enorme Leistung aus. Besondere Eigenschaften des Geräts: 36 × RGB-LEDs, je 1 W (Modell Ignition LED PAR56 Floor RGB) bzw. 36 × WCA-LEDs, je 1 W (Modell Ignition LED PAR56 Floor WCA) Ansteuerung über DMX (sechs verschiedene Modi) sowie über Tasten und Display am... -
Seite 16: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt.
- Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. LED-PAR...
-
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W... - Seite 20 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
-
Seite 21: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W... - Seite 22 Anschlüsse und Bedienelemente 1 Display und Funktionstasten. [MODE] Öffnet das Hauptmenü und bestätigt einen ausgewählten Wert. [UP] Erhöht den angezeigten Wert um eins. [DOWN] Verringert den angezeigten Wert um eins. 2 Netzkabel 3 [DMX IN] DMX-Eingang 4 [DMX OUT] DMX-Ausgang LED-PAR...
-
Seite 23: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Geräteeinstellungen Display dunkelschalten Drücken Sie [MODE], bis das Display den Menüpunkt „SETUP DISP“ zeigt. Wählen Sie mit [UP] bzw. [DOWN] eine der folgenden Optionen: „ON“... - Seite 24 Bedienung Einstellungen der Farbinten‐ Drücken Sie [MODE], bis das Display den Menüpunkt „COLORSET“ zeigt. Wählen Sie mit [UP] sität, Ignition LED PAR56 Floor bzw. [DOWN] eine der folgenden Optionen: „WW“ : Regeln Sie mit [UP] bzw. [DOWN] die Intensität der Farbe Warmweiß in einem Bereich von 0 % …...
-
Seite 25: Auto-Modus
Bedienung Rücksetzen auf Werkseinstel‐ Drücken Sie [MODE], bis das Display den Menüpunkt „RESET“ zeigt. lungen Drücken Sie gleichzeitig die Funktionstasten [UP] und [DOWN], um die das Gerät auf die Werks‐ einstellungen zurückzusetzen. 7.3 Auto-Modus Im Auto-Modus habe Sie die Möglichkeit, eine von acht vorprogrammierten Shows auszu‐ wählen. - Seite 26 Bedienung Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [UP] bzw. [DOWN] einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“ ). Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die fol‐ gende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse.
- Seite 27 Bedienung DMX-Modus auswählen, Igni‐ Drücken Sie [MODE], bis das Display den Menüpunkt „DMX“ zeigt. tion LED PAR56 Floor WCA Mit [UP] bzw. [DOWN] können Sie jetzt einen der folgenden DMX-Modi auswählen: „MODE 1“ (ein Kanal) „MODE 2“ (zwei Kanäle) „MODE 3“ (drei Kanäle) „MODE 4“...
- Seite 28 Bedienung DMX-Modus auswählen, Igni‐ Drücken Sie [MODE], bis das Display den Menüpunkt „DMX“ zeigt. tion LED PAR56 Floor RGB Mit [UP] bzw. [DOWN] können Sie jetzt einen der folgenden DMX-Modi auswählen: „MODE 1“ (ein Kanal) „MODE 2“ (zwei Kanäle) „MODE 3“ (drei Kanäle) „MODE 4“...
-
Seite 29: Menüübersicht
Bedienung 7.5 Menüübersicht Ignition LED PAR56 Floor WCA Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W... - Seite 30 Bedienung Ignition LED PAR56 Floor RGB LED-PAR...
-
Seite 31: Funktionen Im 1-Kanal-Dmx-Modus
Bedienung 7.6 Funktionen im 1-Kanal-DMX-Modus DMX-Modus 1 Kanal Wert Funktion 0…255 Auswahl Farb-Macros 1 … 32 7.7 Funktionen im 2-Kanal-DMX-Modus DMX-Modus 2 Kanal Wert Funktion 0…255 Auswahl Farb-Macros 1 … 32 0…255 Dimmer-Funktion (0 % bis 100 %) Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W... -
Seite 32: Funktionen Im 3-Kanal-Dmx-Modus
0…255 Intensität Warmweiß (0 % bis 100 %) 0…255 Intensität Kaltweiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) Ignition LED PAR56 Floor RGB, DMX-Modus 3 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255... -
Seite 33: Funktionen Im 5-Kanal-Dmx-Modus
Bedienung 7.9 Funktionen im 5-Kanal-DMX-Modus Ignition LED PAR56 Floor WCA, DMX-Modus 4 Kanal Wert Funktion 0…255 Intensität Warmweiß (0 % bis 100 %) 0…255 Intensität Kaltweiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) 0…255 Stroboskop-Effekt (0 % bis 100 %) 0…255 Dimmer-Funktion (0 % bis 100 %) - Seite 34 Bedienung Ignition LED PAR56 Floor RGB, DMX-Modus 4 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Stroboskop-Effekt (0 % bis 100 %) 0…255...
-
Seite 35: Funktionen Im 7-Kanal-Dmx-Modus
Bedienung 7.10 Funktionen im 7-Kanal-DMX-Modus Ignition LED PAR56 Floor WCA, DMX-Modus 5 Kanal Wert Funktion 0…255 Intensität Warmweiß (0 % bis 100 %) 0…255 Intensität Kaltweiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) 0…255 Stroboskop-Effekt (0 % bis 100 %) 0…255 Dimmer-Funktion (0 % bis 100 %) - Seite 36 160…191 Farbwechsel mit drei Farben 192…223 Farbwechsel mit sieben Farben 224…255 Musiksteuerung 0…255 Geschwindigkeit Kanal 6, ansteigend Ignition LED PAR56 Floor RGB, DMX-Modus 5 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255...
- Seite 37 Bedienung Kanal Wert Funktion 0…31 keine Funktion 32…63 Dimmer-Effekt, dunkel/hell 64…95 Dimmer-Effekt, hell/dunkel 96…127 Dimmer-Effekt, dunkel/hell/dunkel 128…159 Farbwechsel mit Fade-Effekt 160…191 Farbwechsel mit drei Farben 192…223 Farbwechsel mit sieben Farben 224…255 Musiksteuerung 0…255 Geschwindigkeit Kanal 6, ansteigend Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W...
- Seite 38 Bedienung Ignition LED PAR56 Floor RGB, DMX-Modus 6 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Auswahl Farb-Macros 1 … 32 0…255...
-
Seite 39: Funktionen Im 8-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 192…223 Farbwechsel mit sieben Farben 224…255 Musiksteuerung 0…255 Dimmer-Funktion (0 % bis 100 %) 7.11 Funktionen im 8-Kanal-DMX-Modus Ignition LED PAR56 Floor WCA, DMX-Modus 6 Kanal Wert Funktion 0…255 Intensität Warmweiß (0 % bis 100 %) 0…255 Intensität Kaltweiß... - Seite 40 Bedienung Kanal Wert Funktion 0…255 Auswahl Farb-Macros 1 … 32 0…255 Stroboskop-Effekt (0 % bis 100 %) 0…31 keine Funktion 32…63 Dimmer-Effekt, dunkel/hell 64…95 Dimmer-Effekt, hell/dunkel 96…127 Dimmer-Effekt, dunkel/hell/dunkel 128…159 Farbwechsel mit Fade-Effekt 160…191 Farbwechsel mit drei Farben 192…223 Farbwechsel mit sieben Farben 224…255 Musiksteuerung 0…255...
-
Seite 41: Technische Daten
Technische Daten Technische Daten Ignition LED PAR56 Floor WCA Ignition LED PAR56 Floor RGB 36×1W 36×1W LEDs 36 × WCA, je 1 W 36 × RGB, je 1 W Abstrahlwinkel 25° Anzahl der DMX- 1, 2, 3, 5, 7, 8 1, 2, 3, 5, 7, 7 Kanäle... - Seite 42 Technische Daten Ignition LED PAR56 Floor WCA Ignition LED PAR56 Floor RGB 36×1W 36×1W 195 × 260 mm (D × T, ohne Bügel) Gewicht 2 kg LED-PAR...
-
Seite 43: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 44: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-PAR... - Seite 45 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Trotz einwandfreier Stromversor‐ Prüfen Sie, ob sich das Gerät im DMX-Modus oder in der gung scheinbar keine Funktion Betriebsart „Slave“ befindet. Wenn ja, überprüfen Sie das Gerät in einer anderen Betriebsart.
-
Seite 46: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 47: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 48 Notizen LED-PAR...
- Seite 49 Notizen Ignition LED PAR56 Floor WCA 36×1W Floor RGB 36×1W...
- Seite 50 Notizen LED-PAR...
- Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
