Stairville LED Pixel Rail 40 RGB Bedienungsanleitung
Led-strip
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Stairville LED Pixel Rail 40 RGB
Inhaltszusammenfassung für Stairville LED Pixel Rail 40 RGB

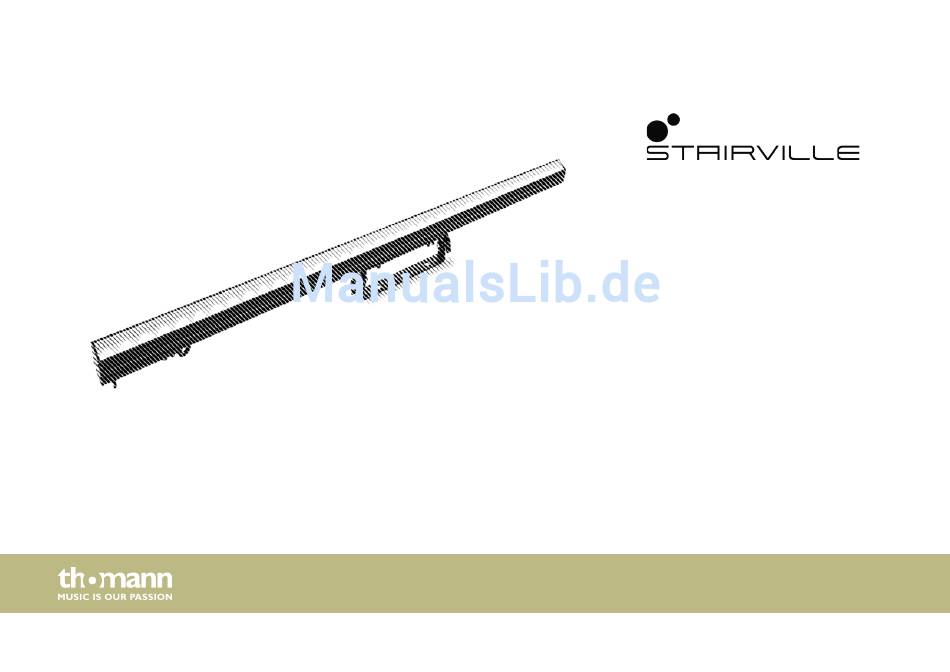

- Seite 1 LED Pixel Rail 40 RGB LED-strip bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 24.08.2017, ID: 375418...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation und Inbetriebnahme....................14 Anschlüsse und Bedienelemente....................20 Technische Daten............................ 22 Reinigung..............................23 Umweltschutz............................24 LED Pixel Rail 40 RGB... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. LED Pixel Rail 40 RGB... -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Pixel Rail 40 RGB...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED-strip...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. LED Pixel Rail 40 RGB... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. LED Pixel Rail 40 RGB...
- Seite 12 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. LED-strip...
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Pixel-Effekt-Leiste mit 40 Tri-Colour-SMD-LEDs (RGB) Steuerprotokolle: Artnet, Klingnet Steuerung über Pixel-Rail-Drive 640 (Artikelnummer: 376130) Spannungsversorgung per LAN-Kabel (Cat) robustes Aluminium-Druckguss-Gehäuse LED Pixel Rail 40 RGB... -
Seite 14: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 15 Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Kabelverbindungen Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED Pixel Rail 40 RGB...
- Seite 16 Installation und Inbetriebnahme Verbinden Sie das Gerät über ein geeignetes RJ45-Datenkabel (Cat) mit dem Pixel-Rail-Drive 640. An jede serielle Schnittstelle des Controllers dürfen maximal 30 Pixel-Strips in Reihe ange‐ schlossen werden. Anschlussbeispiele Die folgenden Abbildungen zeigen die Anschlusskonfiguration der Pixel-Strips in den ver‐ schiedenen Betriebsarten des Pixel-Rail-Drive 640.
- Seite 17 Installation und Inbetriebnahme Master-/Slave-Betrieb LED Pixel Rail 40 RGB...
- Seite 18 Installation und Inbetriebnahme Ansteuerung via ArtNet bzw. KlingNet LED-strip...
- Seite 19 Installation und Inbetriebnahme Ansteuerung via DMX LED Pixel Rail 40 RGB...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite LED-strip... - Seite 21 2 RJ45-Eingang zur Spannungsversorgung und Ansteuerung des Geräts mittels Pixel-Rail-Drive 640. 3 Stellschraube zur Fixierung des Haltebügels. 4 Haltebügel zur Befestigung des Geräts an einer geeigneten Traverse. 5 RJ45-Ausgang zur Spannungsversorgung und Ansteuerung des folgenden Pixel-Strips. 6 Befestigungselement zur mechanischen Verbindung zweier Pixel-Rails. LED Pixel Rail 40 RGB...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Steuerprotokolle ArtNet KlingNet LED-Bestückung 40 × 5050 SMD, RGB Pixel-Abstand 25 mm Leuchtdichte 850 Nit Aktualisierungsrate 300 Hz Strahlungswinkel 120° Abmessungen (L × H × B) 1000 mm × 95 mm × 40 mm Gewicht 1,3 kg LED-strip... -
Seite 23: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! LED Pixel Rail 40 RGB... -
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Notizen LED Pixel Rail 40 RGB...
- Seite 26 Notizen LED-strip...
