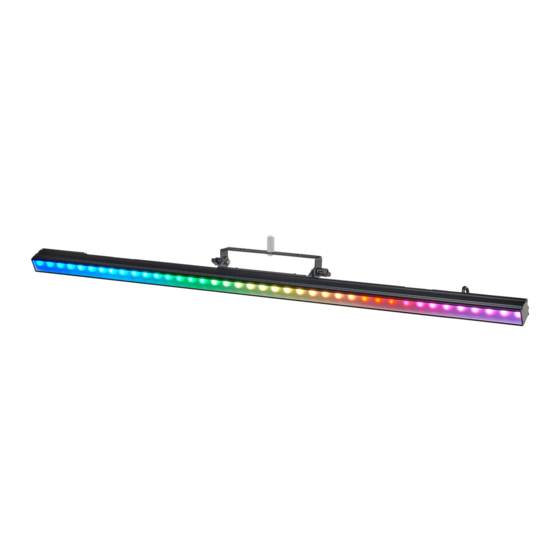

Stairville LED Pixel Rail 40 RGB MKII Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für LED Pixel Rail 40 RGB MKII:
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Stairville LED Pixel Rail 40 RGB MKII
Inhaltszusammenfassung für Stairville LED Pixel Rail 40 RGB MKII
- Seite 1 LED Pixel Rail 40 RGB MKII LED-Strip...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 14.08.2023, ID: 449739 (V5)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................12 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 17 Reinigung..............................19 Umweltschutz............................20 LED Pixel Rail 40 RGB MKII LED-Strip... - Seite 4 LED Pixel Rail 40 RGB MKII LED-Strip...
-
Seite 5: Allgemeine Hinweise
Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in diesem Dokument verwendet werden. LED Pixel Rail 40 RGB MKII LED-Strip... - Seite 6 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. LED Pixel Rail 40 RGB MKII LED-Strip...
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. LED Pixel Rail 40 RGB MKII LED-Strip...
-
Seite 8: Sicherheitshinweise
Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. LED Pixel Rail 40 RGB MKII LED-Strip... - Seite 9 Gerät überhitzen und anfangen zu brennen. Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht in unmittelbarer Nähe zu einer anderen Wärmequelle. Betreiben Sie das Gerät niemals in unmittelbarer Nähe zu offenen Flammen. LED Pixel Rail 40 RGB MKII LED-Strip...
- Seite 10 Beschädigung des Geräts durch Verwendung mit anderen, inkompatiblen Geräten! Bei Verwendung des Geräts mit anderen, inkompatiblen Geräten kann das Gerät beschädigt werden. Verwenden Sie das Gerät aus‐ schließlich mit Stairville Pixel Rail Drive 640 MKII (Artikelnr. 449740). LED Pixel Rail 40 RGB MKII...
-
Seite 11: Leistungsmerkmale
Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. LED Pixel Rail 40 RGB MKII LED-Strip... -
Seite 12: Installation Und Inbetriebnahme
Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden. Sichern Sie das Gerät immer durch eine zweite Befestigung, z. B. ein Sicherheits‐ fangseil oder eine Sicherungskette. LED Pixel Rail 40 RGB MKII LED-Strip... - Seite 13 Kabelverbindungen Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Pixel Rail 40 RGB MKII LED-Strip...
- Seite 14 Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Mechanische Verbindung Entfernen Sie die seitlich am Gerät angebrachten Aluminium-Platten, bevor Sie die Pixel-Rails mit Hilfe der Befestigungselemente an den Montageschienen verbinden. LED Pixel Rail 40 RGB MKII LED-Strip...
-
Seite 15: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö & LED Pixel Rail 40 RGB MKII LED-Strip... - Seite 16 2 RJ45-Eingang zur Spannungsversorgung und Ansteuerung des Geräts mittels Pixel Rail Drive 640 MKII. 3 Stellschraube zur Fixierung des Haltebügels. 4 Haltebügel zur Befestigung des Geräts an einer geeigneten Traverse. 5 RJ45-Ausgang zur Spannungsversorgung und Ansteuerung des folgenden Pixel-Strips. 6 Befestigungselement zur mechanischen Verbindung zweier Pixel-Rails. LED Pixel Rail 40 RGB MKII LED-Strip...
-
Seite 17: Technische Daten
40 × 5050 SMD, RGB Optische Eigenschaften Abstrahlwinkel 120° Pixel-Abstand 25 mm Leuchtdichte 1050 Nit Aktualisierungsrate 3000 Hz Ansteuerung Via Stairville Pixel Rail Drive 640 MKII Eingangsanschlüsse Spannungsversorgung RJ45 Ansteuerung via Pixel Rail Drive 640 MKII RJ45 Ausgangsanschlüsse Spannungsversorgung RJ45 Ansteuerung weiterer Pixel-Strips RJ45... - Seite 18 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen outdoorfähig nein Farbmischung einzeln ansteuerbare LEDs nein LED-Typ einfarbig lüfterlos Fernbedienung nicht möglich kabelloses DMX nein Gehäusefarbe schwarz LED Pixel Rail 40 RGB MKII LED-Strip...
-
Seite 19: Reinigung
Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐ fernen. Verwenden Sie niemals Reiniger, die Alkohol oder Verdünnung enthalten. LED Pixel Rail 40 RGB MKII LED-Strip... -
Seite 20: Umweltschutz
Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Pixel Rail 40 RGB MKII LED-Strip... - Seite 21 Notizen LED Pixel Rail 40 RGB MKII LED-Strip...
- Seite 22 Notizen LED Pixel Rail 40 RGB MKII LED-Strip...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
