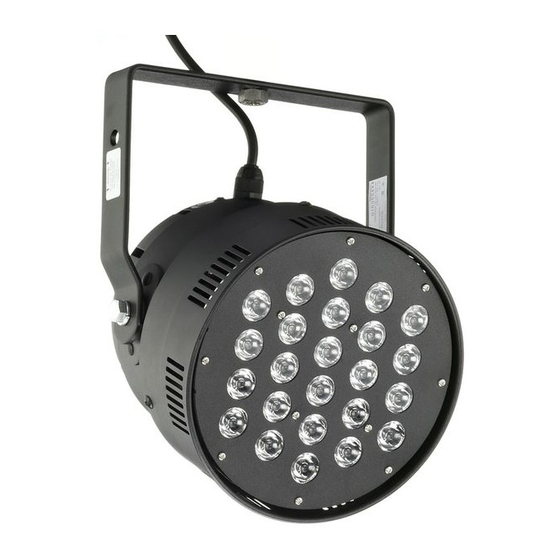

Stairville PAR64 PRO 36x3W Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Stairville Anleitungen
  4. Lichtanlage
  5. PAR64 PRO 36x3W
  6. Bedienungsanleitung

Stairville PAR64 PRO 36x3W Bedienungsanleitung

Led-par
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

PAR64 PRO 36x3W
Par56 Pro 24x3W
Mini Stage Par 7x3W
Stage PAR 18 Tri-Color LED3W
LED-PAR
bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stairville PAR64 PRO 36x3W

Inhaltszusammenfassung für Stairville PAR64 PRO 36x3W

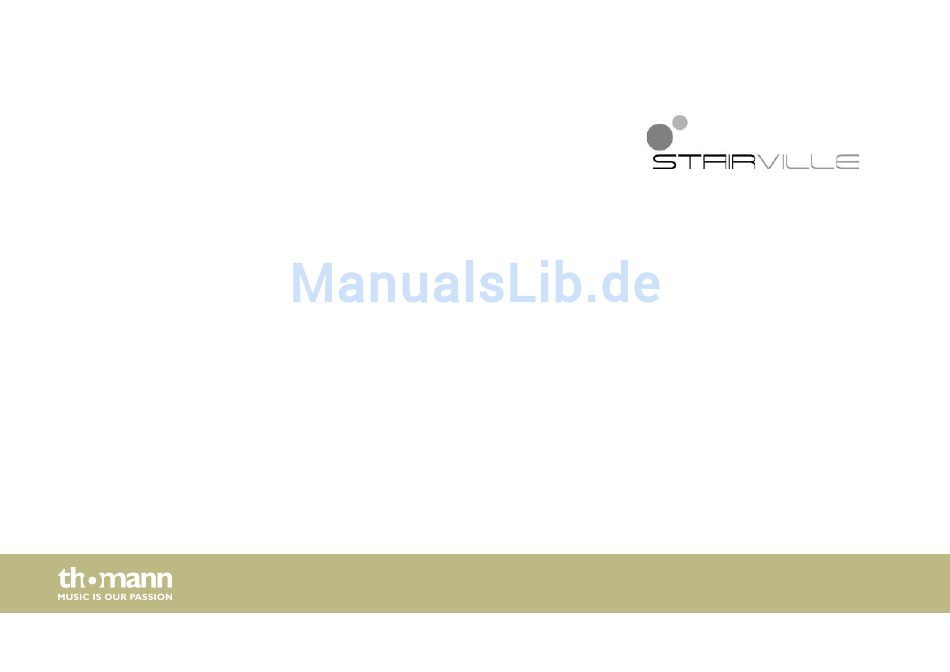

  • Seite 1 PAR64 PRO 36x3W Par56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W LED-PAR bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 27.07.2016, ID: 222333, ... (V2)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................23 Bedienung..............................26 7.1 Einleitung............................26 7.2 Die Betriebsarten..........................27 7.3 Gerät starten............................30 7.4 Funktions-Auswahl..........................
  • Seite 4 Inhaltsverzeichnis 7.6 Auto-Fade-Modus..........................35 7.7 Manueller Modus..........................39 7.8 5-Kanal-DMX-Slave-Modus......................43 7.9 5-Kanal-DMX-Master-Modus......................51 7.10 3-Kanal-DMX-Slave-Modus......................71 7.11 3-Kanal-DMX-Master-Modus..................... 77 Technische Daten............................ 88 Stecker- und Anschlussbelegungen....................94 Fehlerbehebung............................95 Reinigung..............................97 Umweltschutz............................98 LED-PAR...

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 7: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert.

  • Seite 8: Symbole Und Signalwörter

    Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
  • Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
  • Seite 13 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.

  • Seite 14: Stromversorgung

    Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.

  • Seite 15: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Der LED-PAR eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich oder bei TV-Produk‐ tionen. Er zeichnet sich durch eine geringe Leistungsaufnahme und eine hohe Lebensdauer aus.. Besondere Eigenschaften des Geräts: Dreifarbige LEDs (RGB) Ansteuerung über DMX sowie über DIP-Schalter am Gerät vorprogrammierte automatische Shows...

  • Seite 16: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.

  • Seite 17: Überhitzungsgefahr

    Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt.
  • Seite 18 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
  • Seite 19 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...

  • Seite 20: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. LED-PAR...
  • Seite 21 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 22 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 23: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...
  • Seite 24 Anschlüsse und Bedienelemente 1 Netzkabel 2 Bügel zum Aufhängen oder Aufstellen. 3 Feststellschraube für den Bügel. 4 [DMX IN] DMX-Eingang. 5 [DMX OUT] DMX-Ausgang. 6 [SPEED] Zur manuellen Einstellung der Geschwindigkeit. 7 [MUSIC] Empfindlichkeitsregelung für das eingebaute Mikrofon. LED-PAR...
  • Seite 25 Anschlüsse und Bedienelemente 8 [FUNCTION] Dieser 4-fach-DIP-Schalter bestimmt die Betriebsart des LED-PAR. 9 [PATTERN] Die Funktion dieses 10-fach-DIP-Schalters hängt von der ausgewählten Betriebsart ab, z.B. werden im Verfolger- Modus hier die Verfolger-Pattern ausgewählt. PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...

  • Seite 26: Bedienung

    Bedienung Bedienung 7.1 Einleitung Das Hauptmerkmal der LED-PAR-Scheinwerfer ist die Verwendbarkeit als 5-kanaliger DMX- Controller. In dieser Betriebsart müssen die DMX-Ein- und -Ausgänge von 4 LED-PAR Schein‐ werfern über XLR-Kabel miteinander verbunden werden. Der erste LED-PAR muss in den DMX-„Master“-Modus geschaltet werden. Dieser sendet dann Signale an die anderen angeschlossenen Geräte, die „Slaves“.

  • Seite 27: Die Betriebsarten

    Bedienung Das Gerät unterstützt ebenfalls die Stand-Alone Modi „Auto-Wechsel-Modus“, „Auto-Fade- Modus“ sowie „Manueller Modus“. 7.2 Die Betriebsarten 7.2.1 DMX-Betriebsarten Der 5-Kanal-DMX-Master-Modus In dieser Betriebsart wird der LED-PAR als 5-Kanal-DMX-Master verwendet. Der 5-Kanal-DMX- Master-Modus gewährleistet die Kompatibilität zur ersten Version der LED-PARs. Der5-Kanal- DMX-Master-Modus verwendet eingebaute Funktionen der LED-PARs, die über das DMX- Signal gesteuert werden.
  • Seite 28 Bedienung Der 3-Kanal-DMX-Master-Modus In dieser Betriebsart wird der LED-PAR als 3-Kanal-DMX-Master verwendet. Der 3-Kanal-DMX- Master-Modus belegt weniger DMX-Kanäle, z.B. beim Anschluss von DMX-Power-Packs oder anderen Geräten, die DMX-Signale empfangen. 3 unterschiedliche Pattern stehen zur Verfügung: z.B. können alle angeschlossenen LED-PARs dasselbe Pattern zeigen, oder jedes Gerät ein anderes, oder Verfolgerprogramme oder Auf-, Ab- bzw.

  • Seite 29: Die Stand-Alone-Modi

    Bedienung 7.2.2 Die Stand-Alone-Modi Der Auto-Fade-Modus Der Auto-Fade-Modus steht Ihnen mit 3 unterschiedlichen Pattern zu Auf-, Ab- bzw. Überblen‐ dungen zur Verfügung. Die Zeiten für Auf-, Ab- bzw. Überblendung können durch 9 Zeiteinstellungen exakt festgelegt werden. Der Auto-Fade-Modus unterstützt verschiedene Farbwechsel-Pattern: Die Farb-Pattern bieten einen 100%-Farb-Modus, einen 100%/50%-Farb- Modus sowie einen 100%/75%/50%/25%- Farb-Modus.

  • Seite 30: Gerät Starten

    Bedienung 7.3 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist es betriebsbereit. 7.4 Funktions-Auswahl Die Betriebsart der LED-PARs können Sie über den 4-fach-DIP-Schalter [FUNCTION] auf der Geräterückseite anhand der folgenden Tabelle einstellen: Modus Auto-Wechsel-Modus Auto-Fade-Modus...
  • Seite 31 Bedienung Modus 5-Kanal-DMX-Master-Modus 3-Kanal-DMX-Slave-Modus 3-Kanal-DMX-Master-Modus Kein neuer Modus (3-Kanal-DMX-Master-Modus wird ver‐ wendet) Geschwindigkeitssteuerung über Regler, falls von der gewählten Betriebsart unterstützt Geschwindigkeitssteuerung durch Musik, falls von der gewählten Betriebsart unterstützt 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. X = siehe weitere/obige Informationen.

  • Seite 32: Auto-Wechsel-Modus

    Bedienung 7.5 Auto-Wechsel-Modus Der LED-PAR zeigt verschiedene Farben in Abhängigkeit von der Geschwindigkeitsauswahl. In dieser Betriebsart wird der LED-PAR als eigenständiges Gerät verwendet, die DMX-Ein-/Aus‐ gänge bleiben unbelegt. Einstellung des Modus Um den Auto-Wechsel-Modus zu aktivieren, stellen Sie den 4-fach-DIP-Schalter auf der Geräte‐ rückseite des LED-PARs anhand folgender Tabelle ein: Modus Auto-Wechsel-Modus...
  • Seite 33 Bedienung Einstellung der Geschwindigkeit Über SW4 stellen Sie ein, wie die Geschwindigkeit gesteuert wird. Orientieren Sie sich dabei an folgender Tabelle: Modus Geschwindigkeitssteuerung über Regler, falls von der gewählten Betriebsart unterstützt Geschwindigkeitssteuerung durch Musik, falls von der gewählten Betriebsart unterstützt 0 = DIP-Schalter steht in der „OFF“-Stellung.
  • Seite 34 Bedienung Einstellung der Farb-Pattern Die Farb-Pattern können Sie über den 10-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle einstellen: SW10 Auswahl der Farb-Pattern Kompatibilitätsmodus - alter Pattern‐ stil 100% Farbwechsel 100%, 50% Farbwechsel 100%, 75%, 50%, 25% Farbwechsel 0 = DIP-Schalter steht in der „OFF“-Stellung.

  • Seite 35: Auto-Fade-Modus

    Bedienung 7.6 Auto-Fade-Modus Der LED-PAR zeigt Farb-Fadings in Abhängigkeit von der Geschwindigkeitsauswahl. In dieser Betriebsart wird der LED-PAR als eigenständiges Gerät verwendet, die DMX-Ein-/Ausgänge bleiben unbelegt. Einstellung des Modus Um den autom. Fade Modus zu aktivieren, stellen Sie den 4-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle ein: Modus Auto-Fade-Modus...
  • Seite 36 Bedienung Einstellung der Fade-Geschwin‐ Die Geschwindigkeit des Fadings können Sie über den 10-fach-DIP-Schalter auf der Rückseite digkeit des LED-PARs anhand der folgenden Tabelle einstellen: SW10 Auswahl der Fading-Geschwindig‐ keit 630 s (10:30 min) 2,5 s 10 s 20 s 40 s 80 s 160 s 320 s...
  • Seite 37 Bedienung 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. X = siehe weitere Informationen unten. Falls ein anderes Timing-Pattern eingestellt ist, wird immer Pattern „000xxx1000“ verwendet. In diesem Modus wird die Geschwindigkeitssteuerung über Regler oder Musik nicht unter‐ stützt.
  • Seite 38 Bedienung Einstellung der Farb-Pattern Die Farb-Pattern können Sie über den 10-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle einstellen: Auswahl der Farb-Pattern Kompatibilitätsmodus – alter Patternstil 100% Farbwechsel, Fade in und out 100%, 50% Farbwechsel, Fade in und out 100%, 75%, 50%, 25% Farbwechsel, Fade in und out 100% Farbwechsel, Fade in 100%, 50% Farbwechsel, Fade in...

  • Seite 39: Manueller Modus

    Bedienung 7.7 Manueller Modus Der LED-PAR zeigt unterschiedliche Festfarben. In dieser Betriebsart wird der LED-PAR als eigenständiges Gerät verwendet, die DMX-Ein-/Ausgänge bleiben unbelegt. Einstellung des Modus Um den manuellen Modus zu aktivieren, stellen Sie den 4-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle ein: Modus Manueller Modus 0 = DIP-Schalter steht in der „OFF“-Stellung.
  • Seite 40 Bedienung Einstellung der Farb-Pattern Farbe Rot Die rote Farbe können Sie mit dem 10-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle einstellen: SW10 Helligkeit der Farbe Rot 100% 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. X = siehe weitere Informationen unten.
  • Seite 41 Bedienung Farbe Grün Die grüne Farbe können Sie mit dem 10-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle einstellen: SW10 Helligkeit der Farbe Grün 100% 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. X = siehe weitere Informationen oben und unten.
  • Seite 42 Bedienung Farbe Blau Die blaue Farbe können Sie mit dem 10-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle einstellen: SW10 Helligkeit der Farbe Blau 100% 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. X = siehe weitere Informationen oben.

  • Seite 43: 5-Kanal-Dmx-Slave-Modus

    Bedienung 7.8 5-Kanal-DMX-Slave-Modus Einstellung des Modus Um den 5-Kanal-DMX-Slave-Modus zu aktivieren, stellen Sie den 4-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle ein: Modus 5-Kanal-DMX-Slave-Modus 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. X = siehe weitere Informationen unten.
  • Seite 44 Bedienung Einstellung der Geschwindigkeit Über SW4 stellen Sie ein, wie die Geschwindigkeit gesteuert wird. Orientieren Sie sich dabei an folgender Tabelle: Modus Geschwindigkeitssteuerung über Regler, falls von der gewählten Betriebsart unterstützt Geschwindigkeitssteuerung durch Musik, falls von der gewählten Betriebsart unterstützt 0 = DIP-Schalter steht in der „OFF“-Stellung.

  • Seite 45: Funktion

    Bedienung DMX-Belegung Diese Tabelle zeigt die DMX-Werte, die von einem externen DMX-Controller an den LED-PAR geschickt werden können: Kanal 1 Wert Funktion 0…63 RGB Steuerung, CH2 = rot, CH3 = grün, CH4 = blau 64…127 7-fach Farb-Fade, CH5 = Geschwindigkeitssteuerung 128…191 7-fach Farbwechsel, CH5 = Geschwindigkeitssteuerung 192…255...
  • Seite 46 Bedienung Kanal 4 Wert Funktion 0…255 Farbe Blau: 0%…100% Kanal 5 Wert Funktion 0…10 keine Funktion – keine Geschwindigkeit 11…100 Geschwindigkeit hoch bis niedrig 101…150 keine Funktion – keine Geschwindigkeit 151…255 Geschwindigkeitsteuerung über Gerät, durch Musik oder Regler LED-PAR...
  • Seite 47 Bedienung DMX-Empfangskanal einrichten Der Wert der DIP-Schalter 1 bis 9 ist binär codiert. Um einen gewünschten DMX-Empfangs‐ kanal einzurichten, stellen Sie die DIP-Schalter so ein, dass die Summe der daraus resultie‐ renden Kanalzahlen die gewünschte Zahl ergibt. Orientieren Sie sich dabei an folgender Tabelle: SW10 Erster DMX-Empfangskanal...
  • Seite 48 Bedienung 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. Steht nur DIP-Schalter 1 auf „ON“, ist der erste DMX-Empfangkanal „1“. Der höchstmögliche erste Empfangskanal ist „508“. Sollten Sie eine höhere Zahl als 508 konfiguriert haben, bleibt es trotzdem beim Kanal 508.
  • Seite 49 Bedienung Beispiele Beispiel A, der erste DMX-Empfangskanal ist Kanal 1 SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 1. Dies belegt die Kanäle 1, 2, 3, 4 und 5. Beispiel B, der erste DMX-Empfangskanal ist Kanal 22 SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 22.
  • Seite 50 Bedienung SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 272. Dies belegt die Kanäle 272, 273, 274, 275 und 276. Beispiel D, der erste DMX-Empfangskanal ist Kanal 508 SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 508. Dies belegt die Kanäle 508, 509, 510, 511 und 512.

  • Seite 51: 5-Kanal-Dmx-Master-Modus

    Bedienung 7.9 5-Kanal-DMX-Master-Modus In diesem Modus arbeitet das Gerät als DMX-Controller im 5-Kanal-Modus. Der 5-Kanal-Modus dient der Steuerung sowohl der neuen als auch der älteren Revision der LED-PARs. Die ange‐ schlossenen Slave-Geräte müssen als 5-Kanal-Slaves eingestellt sein ( Ä Kapitel 7.8 „5-Kanal- DMX-Slave-Modus“...
  • Seite 52 Bedienung Einstellung der Geschwindigkeit Über SW4 stellen Sie ein, wie die Geschwindigkeit gesteuert wird. Orientieren Sie sich dabei an folgender Tabelle: Modus Geschwindigkeitssteuerung über Regler, falls von der gewählten Betriebsart unterstützt Geschwindigkeitssteuerung durch Musik, falls von der gewählten Betriebsart unterstützt 0 = DIP-Schalter steht in der „OFF“-Stellung.

  • Seite 53: Dmx-Verwendung Bei 5-Kanal Steuerung

    Bedienung DMX-Verwendung bei 5-Kanal Im Master-Modus sendet der LED-PAR DMX-Daten gemäß der folgenden Tabelle. Die ange‐ Steuerung schlossenen Slave-Geräte müssen als 5-Kanal-DMX-Slaves eingestellt sein ( Ä Kapitel 7.8 „5- Kanal-DMX-Slave-Modus“ auf Seite 43). Scheinwerfer Kanal DMX CH = 0, RGB-Steuerung DMX CH = ROT DMX CH = GRÜN DMX CH = BLAU...
  • Seite 54 Bedienung Scheinwerfer Kanal DMX CH = 0, RGB-Steuerung DMX CH = ROT DMX CH = GRÜN DMX CH = BLAU DMX CH = 0, keine Funktion, keine Geschwindigkeit DMX CH = 0, RGB-Steuerung DMX CH = ROT DMX CH = GRÜN DMX CH = BLAU DMX CH = 0, keine Funktion, keine Geschwindigkeit LED-PAR...
  • Seite 55 Bedienung Einstellung der Farb-Pattern Die Farb-Pattern können Sie mit dem 10-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabellen einstellen: Farb-Pattern Alle LED-PARs sind eingeschaltet und wechseln die Farbe. Farb-Pattern 4 Scheinwerfer, Pattern 1, alle an, alle führen das gleiche aus 4 Scheinwerfer, Pattern 2, alle an, alle führen das gleiche aus 4 Scheinwerfer, Pattern 3, alle an, alle führen das gleiche aus 4 Scheinwerfer, Pattern 1, alle an, jedes Gerät hat eigenes Pat‐...
  • Seite 56 Bedienung Farb-Pattern 4 Scheinwerfer, Pattern 2, alle an, jedes Gerät hat eigenes Pat‐ tern 4 Scheinwerfer, Pattern 3, alle an, jedes Gerät hat eigenes Pat‐ tern 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. Fading-In/Out-Farb-Pattern Die Farbe wird ein- und ausgeblendet.
  • Seite 57 Bedienung Farb-Pattern 4 Scheinwerfer, Pattern 3, alle an, alle führen das gleiche aus, mit Ein-/Ausblenden 4 Scheinwerfer, Pattern 1, alle an, jedes Gerät hat eigenes Pat‐ tern, mit Ein-/Ausblenden 4 Scheinwerfer, Pattern 2, alle an, jedes Gerät hat eigenes Pat‐ tern, mit Ein-/Ausblenden 4 Scheinwerfer, Pattern 3, alle an, jedes Gerät hat eigenes Pat‐...
  • Seite 58 Bedienung Farb-Pattern 4 Scheinwerfer, Pattern 1, alle an, alle führen das gleiche aus 4 Scheinwerfer, Pattern 2, alle an, alle führen das gleiche aus 4 Scheinwerfer, Pattern 3, alle an, alle führen das gleiche aus 4 Scheinwerfer, Pattern 1, alle an, jedes Gerät hat eigenes Pat‐ tern, mit Überblenden 4 Scheinwerfer, Pattern 2, alle an, jedes Gerät hat eigenes Pat‐...
  • Seite 59 Bedienung Farb-Pattern Verfolger-Pattern 1, rechts nach links, gleiche Farbe für jeden Schritt Verfolger-Pattern 1, rechts nach links – links nach rechts, gleiche Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links, gleiche Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links – links nach rechts, gleiche Farbe für jeden Schritt Verfolger-Pattern 3, rechts nach links, gleiche Farbe für jeden Schritt...
  • Seite 60 Bedienung Farb-Pattern Verfolger-Pattern 1, rechts nach links, neue Farbe für jeden Schritt Verfolger-Pattern 1, rechts nach links – links nach rechts, neue Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links, neue Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links – links nach rechts, neue Farbe für jeden Schritt Verfolger-Pattern 3, rechts nach links, neue Farbe für jeden Schritt...
  • Seite 61 Bedienung Verfolger Farb-Pattern (zwei von vier LED-PARs sind an) Farb-Pattern Verfolger-Pattern 1, rechts nach links, neue Farbe für jeden Schrit Verfolger-Pattern 1, rechts nach links – links nach rechts, neue Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links, neue Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links –...
  • Seite 62 Bedienung Farb-Pattern Verfolger-Pattern 3, rechts nach links – links nach rechts, neue Farbe für jeden Schritt Verfolger-Pattern 1, rechts nach links, jedes Gerät hat eigenes Pattern, neue Farbe für jeden Schritt Verfolger-Pattern 1, rechts nach links – links nach rechts, jedes Gerät hat eigenes Pattern, neue Farbe für jeden Schritt Verfolger-Pattern 2, rechts nach links, jedes Gerät hat eigenes Pattern, neue Farbe für jeden Schritt...
  • Seite 63 Bedienung Farb-Pattern Verfolger-Pattern 3, rechts nach links, jedes Gerät hat eigenes Pattern, neue Farbe für jeden Schritt Verfolger-Pattern 3, rechts nach links – links nach rechts, jedes Gerät hat eigenes Pattern, neue Farbe für jeden Schritt 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...
  • Seite 64 Bedienung Beispiele Beispiel A Dieses Beispiel zeigt, wie Sie 4 LED-PARs einrichten, die im 5-Kanal-DMX-Master-Modus gesteuert werden. Verbindung: MASTER: Gerät 1, SLAVE1: Gerät 2, SLAVE2: Gerät 3, SLAVE3: Gerät 4. MASTER-Setup, Gerät 1, muss wie folgt eingerichtet werden: Farb-Pattern Verfolger-Pattern 1, rechts nach links, gleiche Farbe für jeden Schrit Modus 5-Kanal-DMX-Master-Modus, Geschwindigkeitssteuerung über...
  • Seite 65 Bedienung SLAVE 1-Setup, Gerät 2, DMX-Start-Kanal 6: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 6. Dies belegt die Kanäle 6, 7, 8, 9 und 10. SLAVE 2-Setup, Gerät 3, DMX-Start-Kanal 11: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 11.
  • Seite 66 Bedienung 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 16. Dies belegt die Kanäle 16, 17, 18, 19 und 20. Beispiel B Dieses Beispiel zeigt, wie Sie 8 LED-PARs einrichten, die im 5-Kanal-DMX-Master-Modus gesteuert werden. Die Pattern werden noch für 4 Kanäle gesendet. Verbindung: MASTER: Gerät 1, SLAVE1: Gerät 2, SLAVE2: Gerät 3, SLAVE3: Gerät 4, SLAVE4: Gerät 5, SLAVE5: Gerät 6, SLAVE6: Gerät 7, SLAVE7: Gerät 8.
  • Seite 67 Bedienung Farb-Pattern Verfolger-Pattern 1, rechts nach links, gleiche Farbe für jeden Schrit Modus 5-Kanal-DMX-Master-Modus, Geschwindigkeitssteuerung über Regler Dies belegt die Kanäle 1, 2, 3, 4 und 5. SLAVE 1-Setup, Gerät 2, DMX-Start-Kanal 6: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...
  • Seite 68 Bedienung Das Gerät beginnt den Empfang mit dem DMX-Kanal 6. Dies belegt die Kanäle 6, 7, 8, 9 und 10. SLAVE 2-Setup, Gerät 3, DMX-Start-Kanal 11: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 11. Dies belegt die Kanäle 11, 12, 13, 14 und 15.
  • Seite 69 Bedienung Das Gerät beginnt den Empfang mit dem DMX-Kanal 16. Dies belegt die Kanäle 16, 17, 18, 19 und 20. SLAVE 4-Setup, Gerät 5, DMX-Start-Kanal 1: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 1. Dies belegt die Kanäle 1, 2, 3, 4 und 5. SLAVE 5-Setup, Gerät 6, DMX-Start-Kanal 6: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION...
  • Seite 70 Bedienung SLAVE 6-Setup, Gerät 7, DMX-Start-Kanal 11: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 11. Dies belegt die Kanäle 11, 12, 13, 14 und 15. SLAVE 7-Setup, Gerät 8, DMX-Start-Kanal 16: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 16.

  • Seite 71: 3-Kanal-Dmx-Slave-Modus

    Bedienung 7.10 3-Kanal-DMX-Slave-Modus Der 3-Kanal-DMX-Slave-Modus ist für den Betrieb mit einem Standard-DMX-Controller geeignet. Der LED-PAR kann über alle 512 Kanäle gesteuert werden. Jede Farbe wird über einen DMX-Kanal gesteuert. Alle 512 DMX-Kanäle können verwendet werden. Die DIP-Schalter 1 bis 9 schalten den ersten Kanal auf Empfang. Einstellung des Modus Um den 3-Kanal-DMX-Slave-Modus zu aktivieren, stellen Sie den 4-fach-DIP-Schalter auf der Rückseite des LED-PARs anhand der folgenden Tabelle ein:...

  • Seite 72: Dmx-Verwendung

    Bedienung DMX-Verwendung DMX CH = ROT DMX CH = GRÜN DMX CH = BLAU LED-PAR...
  • Seite 73 Bedienung DMX-Empfangskanal einrichten Der Wert der DIP-Schalter 1 bis 9 ist binär codiert. Um einen gewünschten DMX-Empfangs‐ kanal einzurichten, stellen Sie die DIP-Schalter so ein, dass die Summe der daraus resultie‐ renden Kanalzahlen die gewünschte Zahl ergibt. Orientieren Sie sich dabei an folgender Tabelle: SW10 Erster DMX-Empfangskanal...
  • Seite 74 Bedienung 0 = DIP-Schalter steht in der „OFF“-Stellung. 1 = DIP-Schalter steht in der „ON“-Stellung. Steht nur DIP-Schalter 1 auf „ON“, ist der erste DMX-Empfangkanal „1“. Der höchstmögliche erste Empfangskanal ist „510“. Sollten Sie eine höhere Zahl als 510 konfiguriert haben, bleibt es trotzdem beim Kanal 510.
  • Seite 75 Bedienung Beispiele Beispiel A, der erste DMX-Empfangskanal ist Kanal 1 SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 1. Dies belegt die Kanäle 1, 2 und 3. Beispiel B, der erste DMX-Empfangskanal ist Kanal 22 SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 22.
  • Seite 76 Bedienung SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 272. Dies belegt die Kanäle 272, 273 und 274. Beispiel D, der erste DMX-Empfangskanal ist Kanal 510 SW10 Erster DMX-Empfangskanal Das Gerät beginnt mit dem Empfang auf DMX-Kanal 510. Dies belegt die Kanäle 510, 511 und 512.

  • Seite 77: 3-Kanal-Dmx-Master-Modus

    Bedienung 7.11 3-Kanal-DMX-Master-Modus Dieser Modus bietet die gleichen Funktionen wie der 5-Kanal-DMX-Master-Modus, wie im Abschnitt 7.9 beschrieben. Der Unterschied liegt in der Verwendung der DMX-Kanäle. In diesem Modus werden nur 3 DMX-Kanäle für die Steuerung eines Gerätes genutzt. In dieser Betriebsart können auch andere Geräte als LED-PARs, z.B.
  • Seite 78 Bedienung Einstellung der Geschwindigkeit Über SW4 stellen Sie ein, wie die Geschwindigkeit gesteuert wird. Orientieren Sie sich dabei an folgender Tabelle: Modus Geschwindigkeitssteuerung über Regler, falls von der gewählten Betriebsart unterstützt Geschwindigkeitssteuerung durch Musik, falls von der gewählten Betriebsart unterstützt 0 = DIP-Schalter steht in der „OFF“-Stellung.

  • Seite 79: Dmx-Verwendung Bei 3-Kanal Steuerung

    Bedienung DMX-Verwendung bei 3-Kanal Im Master-Modus sendet der LED-PAR DMX-Daten gemäß der folgenden Tabelle. Die ange‐ Steuerung schlossenen Slave-Geräte müssen als 3-Kanal-Slaves eingestellt sein ( Ä Kapitel 7.10 „3-Kanal- DMX-Slave-Modus“ auf Seite 71). Scheinwerfer Kanal DMX CH = ROT DMX CH = GRÜN DMX CH = BLAU DMX CH = ROT DMX CH = GRÜN...
  • Seite 80 Bedienung Scheinwerfer Kanal DMX CH = GRÜN DMX CH = BLAU Einstellung der Farb-Pattern Gleiche Einstellungen wie im 5-Kanal-DMX-Master-Modus, Ä Kapitel 7.9 „5-Kanal-DMX-Master- Modus“ auf Seite 51. LED-PAR...
  • Seite 81 Bedienung Beispiele Beispiel A Dieses Beispiel zeigt, wie Sie 4 LED-PARs für die Steuerung im 3-Kanal-DMX-Master-Modus ein‐ richten. Verbindung: MASTER: Gerät 1, SLAVE1: Gerät 2, SLAVE2: Gerät 3, SLAVE3: Gerät 4. MASTER-Setup, Gerät 1, muss wie folgt eingerichtet werden: Farb-Pattern Verfolger-Pattern 1, rechts nach links, gleiche Farbe für jeden Schrit Modus...
  • Seite 82 Bedienung 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 4. Dies belegt die Kanäle 4, 5 und 6. SLAVE 2-Setup, Gerät 3, DMX-Start-Kanal 7: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 7. Dies belegt die Kanäle 7, 8 und 9. SLAVE 3-Setup, Gerät 4, DMX-Start-Kanal 10: LED-PAR...
  • Seite 83 Bedienung 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 10. Dies belegt die Kanäle 10, 11 und 12. Beispiel B Dieses Beispiel zeigt, wie Sie 8 LED-PARs für die Steuerung im 3-Kanal-DMX-Master-Modus ein‐ richten. Die Pattern werden weiterhin für 4 Kanäle ausgesendet. Verbindung: MASTER: Gerät 1, SLAVE1: Gerät 2, SLAVE2: Gerät 3, SLAVE3: Gerät 4, SLAVE4: Gerät 5, SLAVE5: Gerät 6, SLAVE6: Gerät 7, SLAVE7: Gerät 8.
  • Seite 84 Bedienung Modus 3-Kanal-DMX-Master-Modus Dies ist die DIP-Schalter-Einstellung für den 3-Kanal-DMX-Master-Modus SLAVE 1-Setup, Gerät 2, DMX-Start-Kanal 4: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 4. Dies belegt die Kanäle 4, 5 und 6. SLAVE 2-Setup, Gerät 3, DMX-Start-Kanal 7: LED-PAR...
  • Seite 85 Bedienung 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 7. Dies belegt die Kanäle 7, 8 und 9. SLAVE 3-Setup, Gerät 4, DMX-Start-Kanal 10: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 10. Dies belegt die Kanäle 10, 11 und 12. SLAVE 4-Setup, Gerät 5, DMX-Start-Kanal 1: PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...
  • Seite 86 Bedienung 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 1. Dies belegt die Kanäle 1, 2 und 3. SLAVE 5-Setup, Gerät 6, DMX-Start-Kanal 4: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 4. Dies belegt die Kanäle 4, 5 und 6. SLAVE 6-Setup, Gerät 7, DMX-Start-Kanal 7: LED-PAR...
  • Seite 87 Bedienung 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 7. Dies belegt die Kanäle 7, 8 und 9. SLAVE 7-Setup, Gerät 8, DMX-Start-Kanal 10: 10-fach-DIP-Schalter PATTERN 4-fach-DIP-Schalter FUNCTION SW10 Das Gerät beginnt den Empfang mit dem DMX-Kanal 10. Dies belegt die Kanäle 10, 11 und 12. PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...

  • Seite 88: Technische Daten

    Technische Daten Technische Daten Artnr. 222333/222334 Stairville LED-PAR 64 Pro 36X3W RGB Short black/silver LEDs 36 × High-Power RGB (3 W) Anzahl der DMX-Kanäle 3, 5 Energieversorgung 100 - 240 V 50/60 Hz Abmessungen 260 mm x 390 mm x 275 mm...
  • Seite 89 Technische Daten Artnr. 222335 Stairville LED-PAR 64 Pro 36X3W RGB Long black/silver LEDs 36 × High-Power RGB (3 W) Anzahl der DMX-Kanäle 3, 5 Energieversorgung 100 - 240 V 50/60 Hz Abmessungen 260 mm x 500 mm x 280 mm...
  • Seite 90 Technische Daten Artnr. 222331/222332 Stairville LED-PAR 64 Pro 36X3W RGB Floor black/silver LEDs 36 × High-Power RGB (3 W) Anzahl der DMX-Kanäle 3, 5 Energieversorgung 100 - 240 V 50/60 Hz Abmessungen 275 mm × 410 mm × 280 mm...
  • Seite 91 Technische Daten Artnr. 254113 Stairville Mini Stage PAR 7X3W RGB black LEDs 7 × High-Power RGB (3 W) Anzahl der DMX-Kanäle 3, 5 Energieversorgung 100 - 240 V 50/60 Hz Abmessungen 195 mm × 230 mm × 145 mm Gewicht...
  • Seite 92 Technische Daten Artnr. 212903 Stairville Stage PAR 18X3W RGB LEDs 18 × High-Power RGB (3 W) Anzahl der DMX-Kanäle 3, 5 Energieversorgung 100 - 240 V 50/60 Hz Abmessungen 300 mm x 330 mm x 215 mm Gewicht 2,5 kg...
  • Seite 93 Technische Daten Artnr. 270650/270651 Stairville LED Par56 Pro 24x3W black/pol. RGB LEDs 24 × High-Power RGB (3 W) Anzahl der DMX-Kanäle 3, 5 Energieversorgung 100 - 240 V 50/60 Hz Abmessungen 225 mm x 270 mm x 195 mm Gewicht...

  • Seite 94: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 95: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: PAR64 PRO 36x3WPar56 Pro 24x3W Mini Stage Par 7x3W Stage PAR 18 Tri-Color LED3W...
  • Seite 96 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf troller korrekte Verbindung. 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3.

  • Seite 97: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 98: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 100 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
