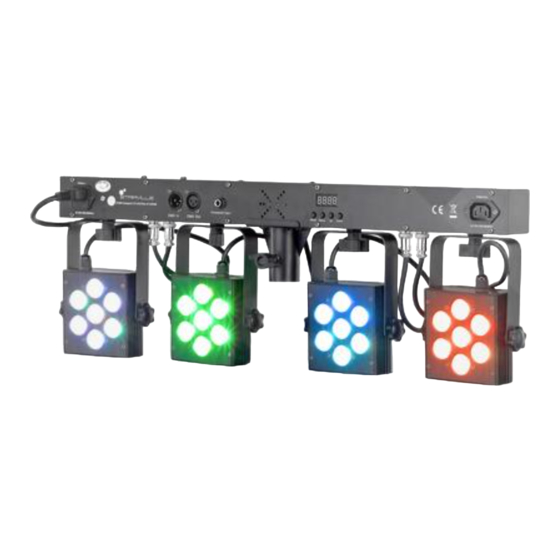

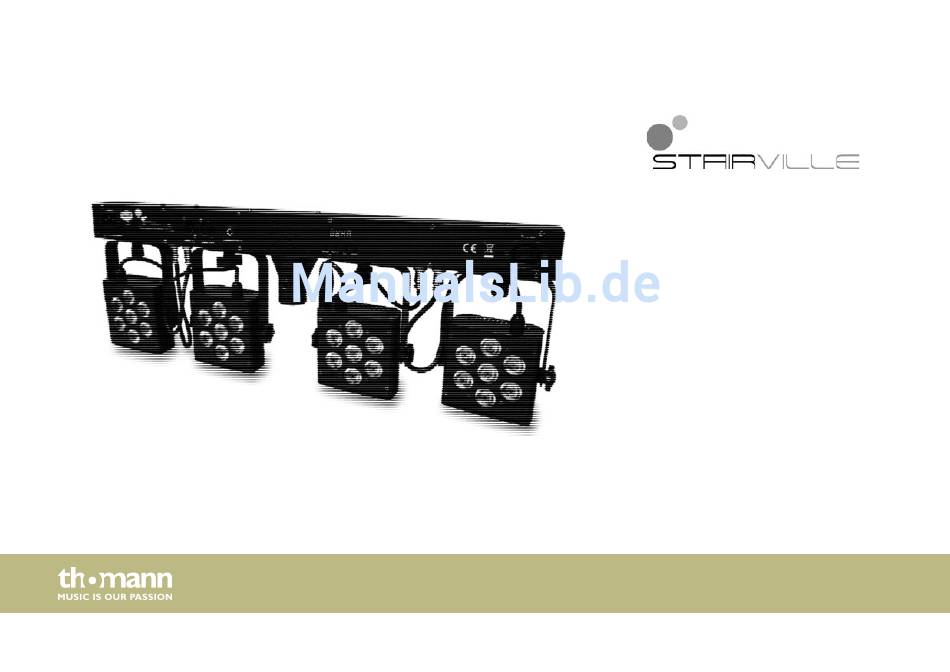

- Seite 1 Compact LED-Bar 4 TriPAR CLB4 LED-lichtset bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.08.2015, ID: 298052 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................22 Anschlüsse und Bedienelemente....................25 Bedienung..............................31 7.1 Gerät starten............................31 7.2 Gerätefunktionen..........................31 7.3 Fußschalter............................32 7.4 Fernbedienung.......................... - Seite 4 Inhaltsverzeichnis 7.6 Menüübersicht..........................43 7.7 Funktionen im 2-Kanal-DMX-Modus..................45 7.8 Funktionen im 3-Kanal-DMX-Modus..................46 7.9 Funktionen im 4-Kanal-DMX-Modus..................47 7.10 Funktionen im 7-Kanal-DMX-Modus..................47 7.11 Funktionen im 8-Kanal-DMX-Modus ..................49 7.12 Funktionen im 14-Kanal-DMX-Modus................... 50 Technische Daten............................ 52 Stecker- und Anschlussbelegungen....................53 Fehlerbehebung............................
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Compact LED-Bar 4 TriPAR CLB4...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. - Seite 15 Sicherheitshinweise HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen.
-
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das LED-Lichtset eignet sich besonders für Beleuchtungsaufgaben in Clubs und Diskotheken, auf Rockbühnen sowie im Theater- und im Musicalbereich. Besondere Eigenschaften des Geräts: 4 LED-Spots mit je 7 dreifarbigen TRI-Color LEDs Ansteuerung über DMX (6 verschiedene Modi), Tasten und Display am Gerät oder über die mitgelieferte Fernbedienung 16 vorprogrammierte automatische Shows Musiksteuerung... -
Seite 17: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 18 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
- Seite 19 Installation Vormontierte Spots Die vier Spots (1 … 4, von rechts nach links) sind an der T-Bar vormontiert. Feststellschrauben zur Fixierung des Neigungswinkels. Feststellschraube zur Fixierung des Spots an der T-Bar und der Ausrichtung in der Horizontalen (Abstrahlrichtung). Elektrischer Anschluss des Spots an der T-Bar (vormontiert). Compact LED-Bar 4 TriPAR CLB4...
-
Seite 20: Infrarot-Empfänger Für Die Fernbedienung
Installation 6,35-mm-Klinkenbuchse für den Anschluss einer Fußschaltereinheit. 36-mm-Flansch zur Befestigung der T-Bar auf einem Stativ. Infrarot-Empfänger für die Fern‐ Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich auf der Vorderseite. bedienung Achten Sie darauf, dass er nicht verdeckt wird. LED-lichtset... -
Seite 21: Batterie In Die Fernbedienung Einlegen
Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. -
Seite 22: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED-lichtset... - Seite 23 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 24 Inbetriebnahme DMX-Indikator Wenn in der Betriebsart „DMX“ die Anzeige im Display blinkt, wird kein DMX-Signal emp‐ fangen. Möglicherweise ist der DMX-Controller nicht eingeschaltet oder die Verkabelung nicht korrekt. Wenn die Anzeige konstant leuchtet, empfängt das Gerät ein gültiges DMX-Signal. Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“...
-
Seite 25: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Compact LED-Bar 4 TriPAR CLB4... - Seite 26 Anschlüsse und Bedienelemente 1 [Power In] Kaltgeräteeinbaustecker für den Netzanschluss mit Sicherungshalter. 2 [DMX In] DMX-Eingang. 3 [DMX Out] DMX-Ausgang. 4 [Footswitch Input] 6,35-mm-Klinkenbuchse für den Anschluss der Fußschaltereinheit. 5 Display. 6 [Mode] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. 7 [Setup] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert.
- Seite 27 Anschlüsse und Bedienelemente 8 [Up] Erhöht den angezeigten Wert um eins. 9 [Down] Verringert den angezeigten Wert um eins. 10 Infrarot-Empfänger für die Signale von der Fernbedienung. 11 [Power Out] Kaltgeräteeinbaukupplung für das Spannungsversorgungskabel zum nächsten Gerät des gleichen Typs. Compact LED-Bar 4 TriPAR CLB4...
- Seite 28 Anschlüsse und Bedienelemente Fernbedienung LED-lichtset...
- Seite 29 Anschlüsse und Bedienelemente 12 [ON/OFF] Taste zum Ein- bzw. Ausschalten des Geräts. 13 [AUTO] Aktiviert die Betriebsart „Automatik“. 14 [PRG] Aktiviert die Betriebsart „Vorprogrammierte automatische Show“. 15 [SOUND] Aktiviert die Musiksteuerung. 16 [SPEED] Ermöglicht es, in der Betriebsart „Vorprogrammierte automatische Show“ die Ablaufgeschwindigkeit einzustellen. 17 [STROBE] Schaltet in der Betriebsart „Vorprogrammierte automatische Show“...
- Seite 30 Anschlüsse und Bedienelemente 18 [+] Erhöht den angezeigten Wert um eins. 19 [Dimming] Helligkeitsregler. 20 [–] Verringert den angezeigten Wert um eins. 21 [0] … [9] Zifferntasten zum direkten Eingeben eines Zahlenwerts. 22 Tasten zum Auswählen einer Farbe. Benutzen Sie [W] für weißes Licht, [A] für bernsteinfarbenes Licht, [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau,...
-
Seite 31: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Gerätefunktionen Alle Funktionen werden über die Tasten und das Display am Gerät gesteuert. Compact LED-Bar 4 TriPAR CLB4... -
Seite 32: Fußschalter
Bedienung 7.3 Fußschalter Verschiedene Gerätefunktionen können auch mit Hilfe einer optionalen Fußschaltereinheit gesteuert werden. Die Zuordnung der einzelnen Funktionen geht aus der folgenden Tabelle hervor. Auto Run Drücken Sie den Schalter so oft, bis das Display „AUTO“ anzeigt, um die Betriebsart „Automatik“ zu aktivieren (13 Programme laufen automatisch nacheinander ab). -
Seite 33: Fernbedienung
Bedienung 7.4 Fernbedienung Das Gerät kann nur mit der Fernbedienung gesteuert werden, wenn es sich nicht in der Betriebsart „DMX“ oder in der Betriebsart „Master/Slave“ befindet. Ein- und ausschalten Benutzen Sie [ON/OFF], um das Gerät ein- und auszuschalten. Betriebsart „Automatik“ Drücken Sie [AUTO]. -
Seite 34: Musiksteuerung
Bedienung Musiksteuerung Drücken Sie [SOUND]. Damit wird eine musikgesteuerte automatische Show aktiviert. Wählen Sie mit [+] und [–] die Empfindlichkeit der Musiksteuerung in einem Bereich von „SV. 00“ bis „SV.31“ . Dimmen Drücken Sie [Dimming], um die Helligkeit der einzelnen Grundfarben einzustellen. Drücken Sie [R] (Rot), [G] (Grün) oder [B] (Blau) und wählen Sie anschließend mit [+] und [–] einen Wert zwi‐... - Seite 35 Bedienung Farbauswahl In jeder Betriebsart können Sie mit den farbigen Tasten eine Farbe direkt auswählen. Dabei gilt folgende Zuordnung: Taste Farbe Taste Farbe Taste Farbe Cyan Hellrot Purpur Hellgrün Grün Magenta Hellblau Blau Orange Gelb Bernstein Kaltweiß Warmweiß Weiß Rücksetzen auf Standardeinstel‐ Um das Gerät auf die Standardeinstellungen zurückzusetzen, drücken Sie [OFF] und anschlie‐...
-
Seite 36: Bedienung Am Gerät
Bedienung 7.5 Bedienung am Gerät Drücken Sie [Mode], um das Hauptmenü zu aktivieren und einen Betriebsmodus auszuwählen. Benutzen Sie [Setup], um weitere Optionen auszuwählen. Benutzen Sie [Up] und [Down], um den jeweils angezeigten Wert zu ändern. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [Mode]. - Seite 37 Bedienung Betriebsart „Vorprogrammierte Eine vorprogrammierte automatische Show kann nur aktiviert werden, wenn das Gerät alleine automatische Show“ arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Pr.xx“ anzeigt. Jetzt können Sie eine der vorpro‐ grammierten automatischen Shows auswählen.
- Seite 38 Bedienung Betriebsart „Automatik“ Der automatische Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „AUTO“ anzeigt. Die Wiedergabe der Programme „Pr02“...
- Seite 39 Bedienung DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „d.001“ anzeigt. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [Up] und [Down] einen Wert zwischen 1 und 512 (Anzeige „d.001“ … „d.512“...
- Seite 40 Bedienung Drücken Sie [Setup]. Mit [Up] und [Down] können Sie jetzt einen der folgenden DMX-Betriebs‐ modi auswählen: „3-ch“ (drei Kanäle) „4-ch“ (vier Kanäle) „8-ch“ (acht Kanäle) „14ch“ (vierzehn Kanäle) „2-ch“ (zwei Kanäle) „7-ch“ (sieben Kanäle) Betriebsart „Slave“ Diese Einstellung ist nur relevant, wenn das Gerät als Slave in einer Master-Slave-Konfiguration dient und nicht mittels DMX gesteuert wird.
- Seite 41 Bedienung Musiksteuerung Eine musikgesteuerte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „SOud“ anzeigt. Damit wird eine musikgesteuerte automatische Show aktiviert.
- Seite 42 Bedienung Konstantes einfarbiges Muster Ein konstantes einfarbiges Muster kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „Colr“ anzeigt. Drücken Sie [Setup]. Das Display zeigt die Einstellung für eine der Grundfarben (Anzeige „r.xxx“...
-
Seite 43: Menüübersicht
Bedienung 7.6 Menüübersicht Compact LED-Bar 4 TriPAR CLB4... - Seite 44 Bedienung LED-lichtset...
-
Seite 45: Funktionen Im 2-Kanal-Dmx-Modus
Bedienung 7.7 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0…9 LEDs ausgeschaltet 10…19 Konstantes einfarbiges Muster in rot für alle LEDs 20…29 Konstantes einfarbiges Muster in gelb für alle LEDs 30…39 Konstantes einfarbiges Muster in grün für alle LEDs 40…49 Konstantes einfarbiges Muster in cyan für alle LEDs 50…59 Konstantes einfarbiges Muster in blau für alle LEDs 60…69... -
Seite 46: Funktionen Im 3-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 230…239 Vorprogrammierte automatische Show Nr. 16, Einstellung der Geschwindigkeit über Kanal 240…255 Musikgesteuerte Show 0…255 Geschwindigkeit ansteigend Kanal 1 = 240…225 0…255 Sound-Modus 1…16 7.8 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs 0…255... -
Seite 47: Funktionen Im 4-Kanal-Dmx-Modus
Bedienung 7.9 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs 0…255 Dimmer (0 % bis 100 %) 7.10... - Seite 48 Bedienung Kanal Wert Funktion 0…9 Manueller Modus; die Farben sind über die Kanäle 1 bis 3 einstellbar 10…19 Konstantes einfarbiges Muster in rot für alle LEDs 20…29 Konstantes einfarbiges Muster in gelb für alle LEDs 30…39 Konstantes einfarbiges Muster in grün für alle LEDs 40…49 Konstantes einfarbiges Muster in cyan für alle LEDs 50…59...
-
Seite 49: Funktionen Im 8-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion Kanal 4 = 240…255 0…255 Sound-Modus 1…16 Kanal 4 = 0…239 0…255 Blinkeffekt, Geschwindigkeit ansteigend Kanal 4 = 0…239 0…255 Dimmer (0 % bis 100 %) 7.11 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs der Spots 1 und 2 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs der Spots 1 und 2 Compact LED-Bar 4 TriPAR CLB4... -
Seite 50: Funktionen Im 14-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs der Spots 1 und 2 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs der Spots 3 und 4 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs der Spots 3 und 4 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs der Spots 3 und 4 0…255... - Seite 51 Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs des Spots 1 0…255 Intensität Rot (0 % bis 100 %) für alle LEDs des Spots 2 0…255 Intensität Grün (0 % bis 100 %) für alle LEDs des Spots 2 0…255 Intensität Blau (0 % bis 100 %) für alle LEDs des Spots 2 0…255...
-
Seite 52: Technische Daten
Technische Daten Technische Daten Anzahl der DMX-Kanäle je nach Betriebsart 2, 3, 4, 7, 8, oder 14 Kanäle Leuchtmittel 28 × 3 W TRI-Color LEDs (7 × pro Spot) Abstrahlwinkel ca. 45° Energieversorgung 100 ... 240 V (AC), 50/60 Hz Leistungsaufnahme 80 W/240 V, 82 W/110 V Sicherung... -
Seite 53: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 54: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-lichtset... - Seite 55 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Wenn die Anzeige im Display blinkt, z.B. „d001“ , wird troller kein gültiges DMX-Signal empfangen. Überprüfen Sie, ob der DMX-Controller eingeschaltet ist. Prüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung.
-
Seite 56: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 57: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 58 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 60 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
