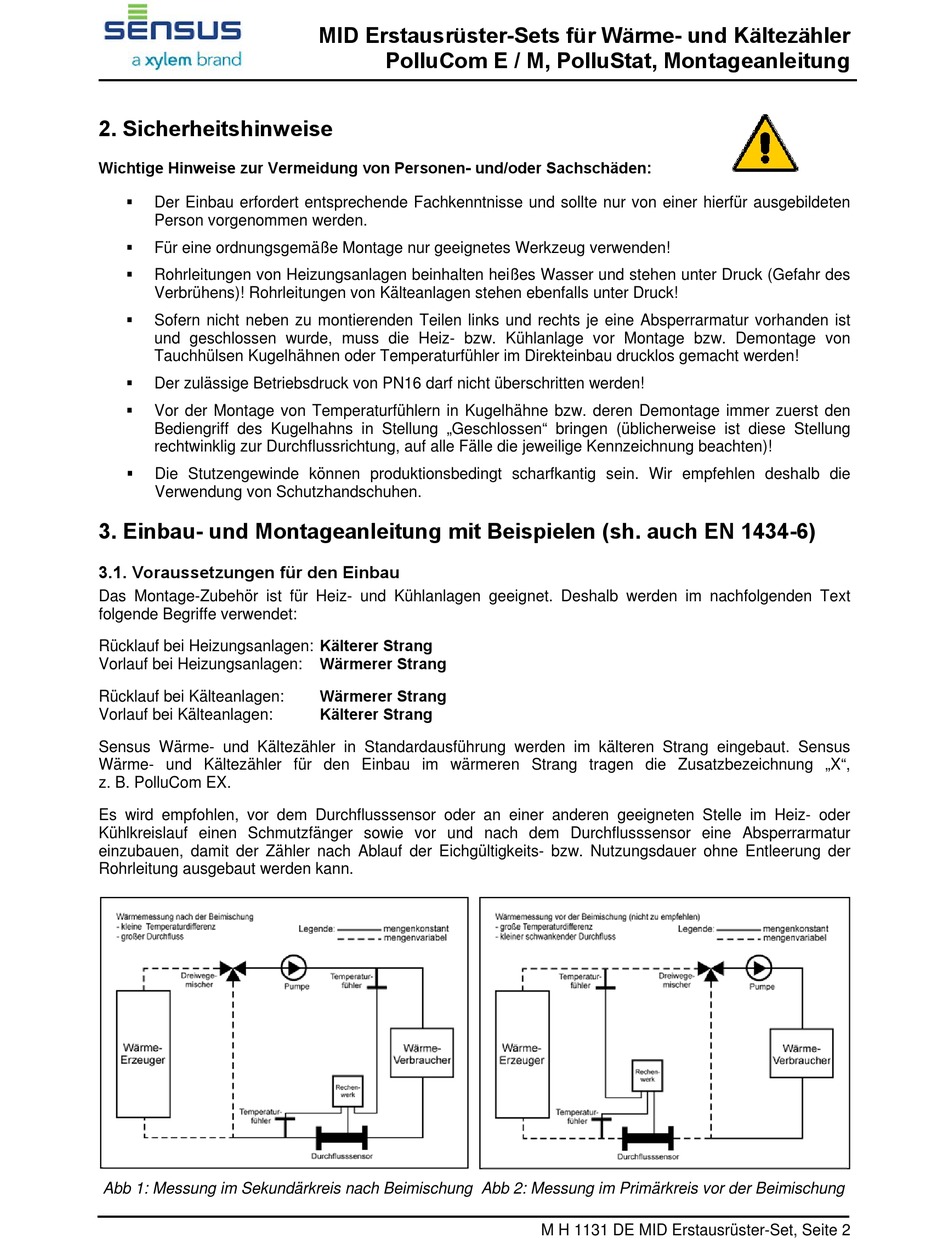

2. Sicherheitshinweise
Wichtige Hinweise zur Vermeidung von Personen- und/oder Sachschäden:
Der Einbau erfordert entsprechende Fachkenntnisse und sollte nur von einer hierfür ausgebildeten
Person vorgenommen werden.
Für eine ordnungsgemäße Montage nur geeignetes Werkzeug verwenden!
Rohrleitungen von Heizungsanlagen beinhalten heißes Wasser und stehen unter Druck (Gefahr des
Verbrühens)! Rohrleitungen von Kälteanlagen stehen ebenfalls unter Druck!
Sofern nicht neben zu montierenden Teilen links und rechts je eine Absperrarmatur vorhanden ist
und geschlossen wurde, muss die Heiz- bzw. Kühlanlage vor Montage bzw. Demontage von
Tauchhülsen Kugelhähnen oder Temperaturfühler im Direkteinbau drucklos gemacht werden!
Der zulässige Betriebsdruck von PN16 darf nicht überschritten werden!
Vor der Montage von Temperaturfühlern in Kugelhähne bzw. deren Demontage immer zuerst den
Bediengriff des Kugelhahns in Stellung „Geschlossen" bringen (üblicherweise ist diese Stellung
rechtwinklig zur Durchflussrichtung, auf alle Fälle die jeweilige Kennzeichnung beachten)!
Die Stutzengewinde können produktionsbedingt scharfkantig sein. Wir empfehlen deshalb die
Verwendung von Schutzhandschuhen.
3. Einbau- und Montageanleitung mit Beispielen (sh. auch EN 1434-6)
3.1. Voraussetzungen für den Einbau
Das Montage-Zubehör ist für Heiz- und Kühlanlagen geeignet. Deshalb werden im nachfolgenden Text
folgende Begriffe verwendet:
Rücklauf bei Heizungsanlagen: Kälterer Strang
Vorlauf bei Heizungsanlagen:
Rücklauf bei Kälteanlagen:
Vorlauf bei Kälteanlagen:
Sensus Wärme- und Kältezähler in Standardausführung werden im kälteren Strang eingebaut. Sensus
Wärme- und Kältezähler für den Einbau im wärmeren Strang tragen die Zusatzbezeichnung „X",
z. B. PolluCom EX.
Es wird empfohlen, vor dem Durchflusssensor oder an einer anderen geeigneten Stelle im Heiz- oder
Kühlkreislauf einen Schmutzfänger sowie vor und nach dem Durchflusssensor eine Absperrarmatur
einzubauen, damit der Zähler nach Ablauf der Eichgültigkeits- bzw. Nutzungsdauer ohne Entleerung der
Rohrleitung ausgebaut werden kann.
Abb 1: Messung im Sekundärkreis nach Beimischung Abb 2: Messung im Primärkreis vor der Beimischung
MID Erstausrüster-Sets für Wärme- und Kältezähler
PolluCom E / M, PolluStat, Montageanleitung
Wärmerer Strang
Wärmerer Strang
Kälterer Strang
M H 1131 DE MID Erstausrüster-Set, Seite 2
