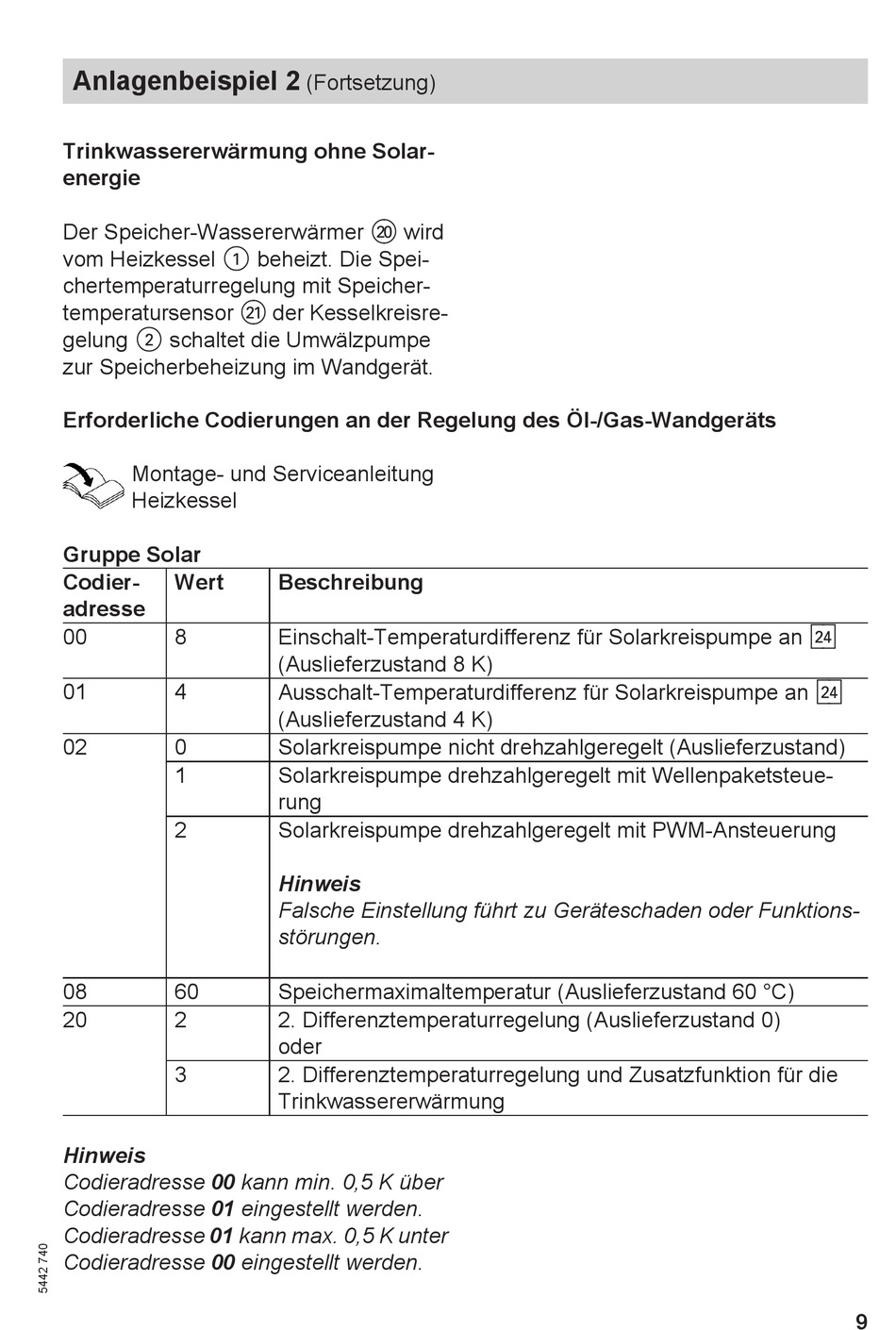

Viessmann Solarregelungsmodul Typ SM1 Montage- Und Serviceanleitung Für Die Fachkraft Seite 9

Anlagenbeispiel 2
Trinkwassererwärmung ohne Solar-
energie
Der Speicher-Wassererwärmer wP wird
vom Heizkessel 1 beheizt. Die Spei-
chertemperaturregelung mit Speicher-
temperatursensor wQ der Kesselkreisre-
gelung 2 schaltet die Umwälzpumpe
zur Speicherbeheizung im Wandgerät.
Erforderliche Codierungen an der Regelung des Öl-/Gas-Wandgeräts
Montage- und Serviceanleitung
Heizkessel
Gruppe Solar
Codier- Wert
adresse
00 8
01 4
02 0
1
2
08 60
20 2
3
Hinweis
Codieradresse 00 kann min. 0,5 K über
Codieradresse 01 eingestellt werden.
Codieradresse 01 kann max. 0,5 K unter
Codieradresse 00 eingestellt werden.
(Fortsetzung)
Beschreibung
Einschalt-Temperaturdifferenz für Solarkreispumpe an sF
(Auslieferzustand 8 K)
Ausschalt-Temperaturdifferenz für Solarkreispumpe an sF
(Auslieferzustand 4 K)
Solarkreispumpe nicht drehzahlgeregelt (Auslieferzustand)
Solarkreispumpe drehzahlgeregelt mit Wellenpaketsteue-
rung
Solarkreispumpe drehzahlgeregelt mit PWM-Ansteuerung
Hinweis
Falsche Einstellung führt zu Geräteschaden oder Funktions-
störungen.
Speichermaximaltemperatur (Auslieferzustand 60 °C)
2. Differenztemperaturregelung (Auslieferzustand 0)
oder
2. Differenztemperaturregelung und Zusatzfunktion für die
Trinkwassererwärmung
9
