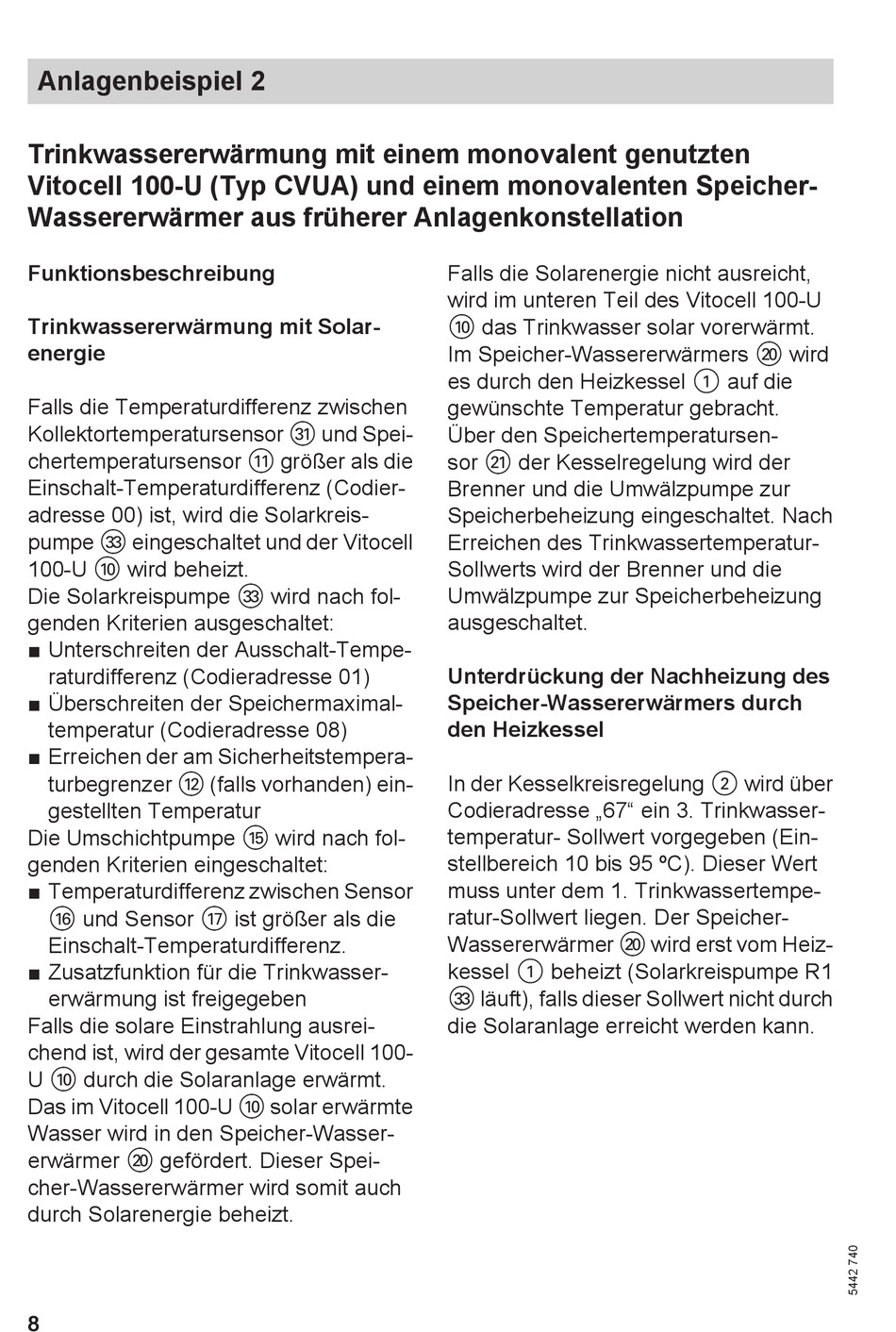

Anlagenbeispiel 2
Trinkwassererwärmung mit einem monovalent genutzten
Vitocell 100-U (Typ CVUA) und einem monovalenten Speicher-
Wassererwärmer aus früherer Anlagenkonstellation
Funktionsbeschreibung
Trinkwassererwärmung mit Solar-
energie
Falls die Temperaturdifferenz zwischen
Kollektortemperatursensor eQ und Spei-
chertemperatursensor qQ größer als die
Einschalt-Temperaturdifferenz (Codier-
adresse 00) ist, wird die Solarkreis-
pumpe eE eingeschaltet und der Vitocell
100-U qP wird beheizt.
Die Solarkreispumpe eE wird nach fol-
genden Kriterien ausgeschaltet:
■ Unterschreiten der Ausschalt-Tempe-
raturdifferenz (Codieradresse 01)
■ Überschreiten der Speichermaximal-
temperatur (Codieradresse 08)
■ Erreichen der am Sicherheitstempera-
turbegrenzer qW (falls vorhanden) ein-
gestellten Temperatur
Die Umschichtpumpe qT wird nach fol-
genden Kriterien eingeschaltet:
■ Temperaturdifferenz zwischen Sensor
qZ und Sensor qU ist größer als die
Einschalt-Temperaturdifferenz.
■ Zusatzfunktion für die Trinkwasser-
erwärmung ist freigegeben
Falls die solare Einstrahlung ausrei-
chend ist, wird der gesamte Vitocell 100-
U qP durch die Solaranlage erwärmt.
Das im Vitocell 100-U qP solar erwärmte
Wasser wird in den Speicher-Wasser-
erwärmer wP gefördert. Dieser Spei-
cher-Wassererwärmer wird somit auch
durch Solarenergie beheizt.
8
Falls die Solarenergie nicht ausreicht,
wird im unteren Teil des Vitocell 100-U
qP das Trinkwasser solar vorerwärmt.
Im Speicher-Wassererwärmers wP wird
es durch den Heizkessel 1 auf die
gewünschte Temperatur gebracht.
Über den Speichertemperatursen-
sor wQ der Kesselregelung wird der
Brenner und die Umwälzpumpe zur
Speicherbeheizung eingeschaltet. Nach
Erreichen des Trinkwassertemperatur-
Sollwerts wird der Brenner und die
Umwälzpumpe zur Speicherbeheizung
ausgeschaltet.
Unterdrückung der Nachheizung des
Speicher-Wassererwärmers durch
den Heizkessel
In der Kesselkreisregelung 2 wird über
Codieradresse „67" ein 3. Trinkwasser-
temperatur- Sollwert vorgegeben (Ein-
stellbereich 10 bis 95 ºC). Dieser Wert
muss unter dem 1. Trinkwassertempe-
ratur-Sollwert liegen. Der Speicher-
Wassererwärmer wP wird erst vom Heiz-
kessel 1 beheizt (Solarkreispumpe R1
eE läuft), falls dieser Sollwert nicht durch
die Solaranlage erreicht werden kann.
