Motorschutzschalter MS4xx
D
Nach IEC/EN 60947-1/-2/-4-1/-5-1 für Niederspannungsschaltgeräte,
Richtlinie 94/9EG für explosionsgeschützte
EN 60079-14 für elektrische Betriebsmittel für gasexplosionsgefährdete Bereiche,
EN 50281-1 für elektrische Betriebsmittel für staubexplosionsgefährdete Bereiche
Wiedereinschalten nach Auslösung
Bei einer Auslösung des Leistungsschalters geht der Schaltantrieb in die Ausgelöst-Stellung und zeigt damit die Auslösung an.
Das Wiedereinschalten erfolgt direkt am Schalter.
Der Drehantrieb muss vor dem Wiedereinschalten von Hand in die OFF-Stellung gebracht werden. Anschließend kann der
Leistungsschalter wieder eingeschaltet werden.
Das fernbediente Ein- und Ausschalten über einen Motor-Fernantrieb ist möglich
Test der Überlastauslösung

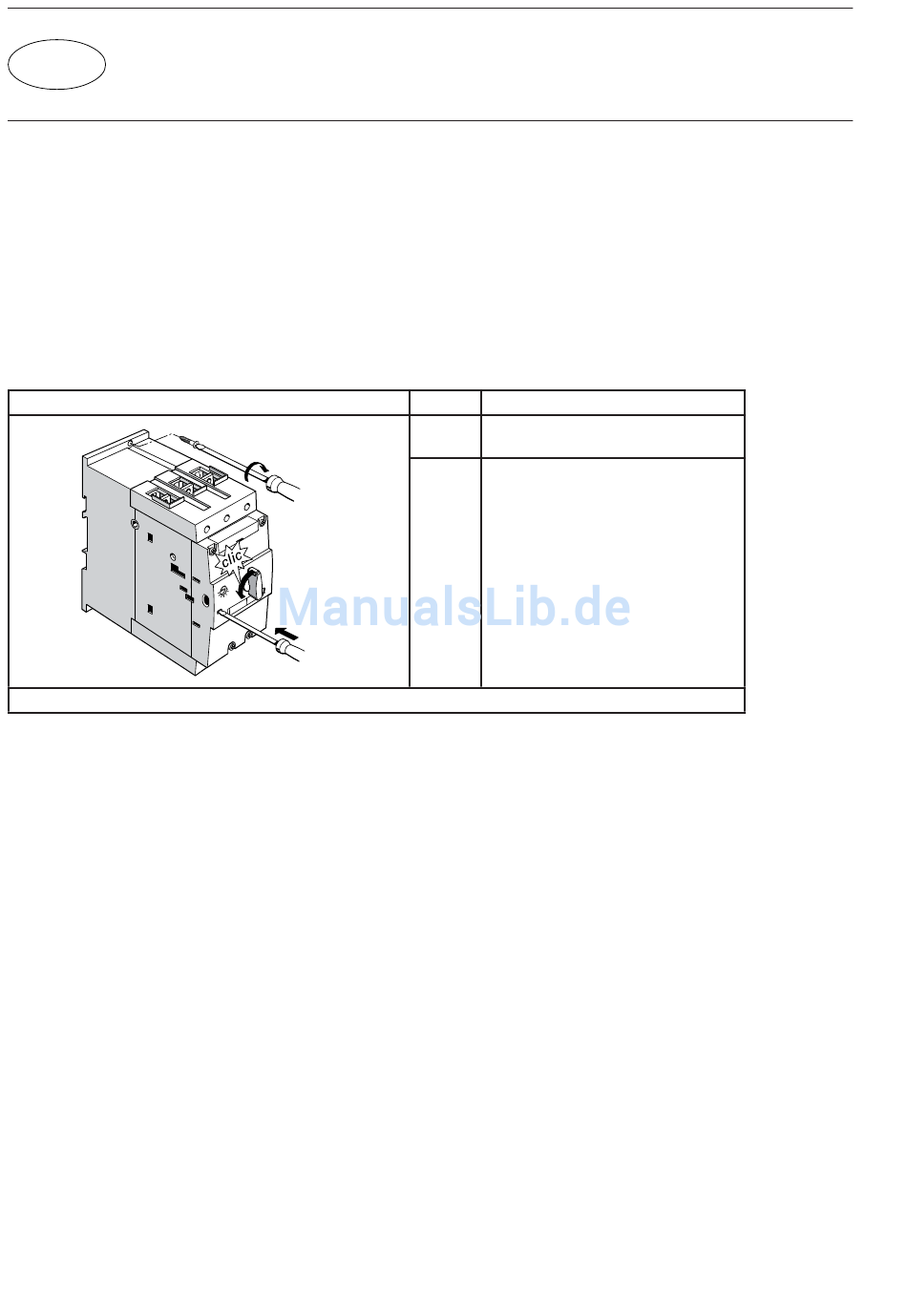

Folgende Tabelle zeigt die Vorgehensweise, um die Überlastauslösung des Leistungsschalters zu testen:
Abbildung
Test der Überlastauslösung
2CDC131017M5701
Bereiche,
Schritt
1
2
TEST
- 8 -
Vorgehensweise
Stellen Sie den Drehschalter
von OFF auf ON.
Stecken Sie einen Schraubendreher
in die Testöffnung.
Die Überlastauslösung funktioniert,
wenn der Drehschalter in die Tripped-
Stellung schaltet.
