Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A266
2.3.3 Befestigung des internen E/A-Moduls ECA 32

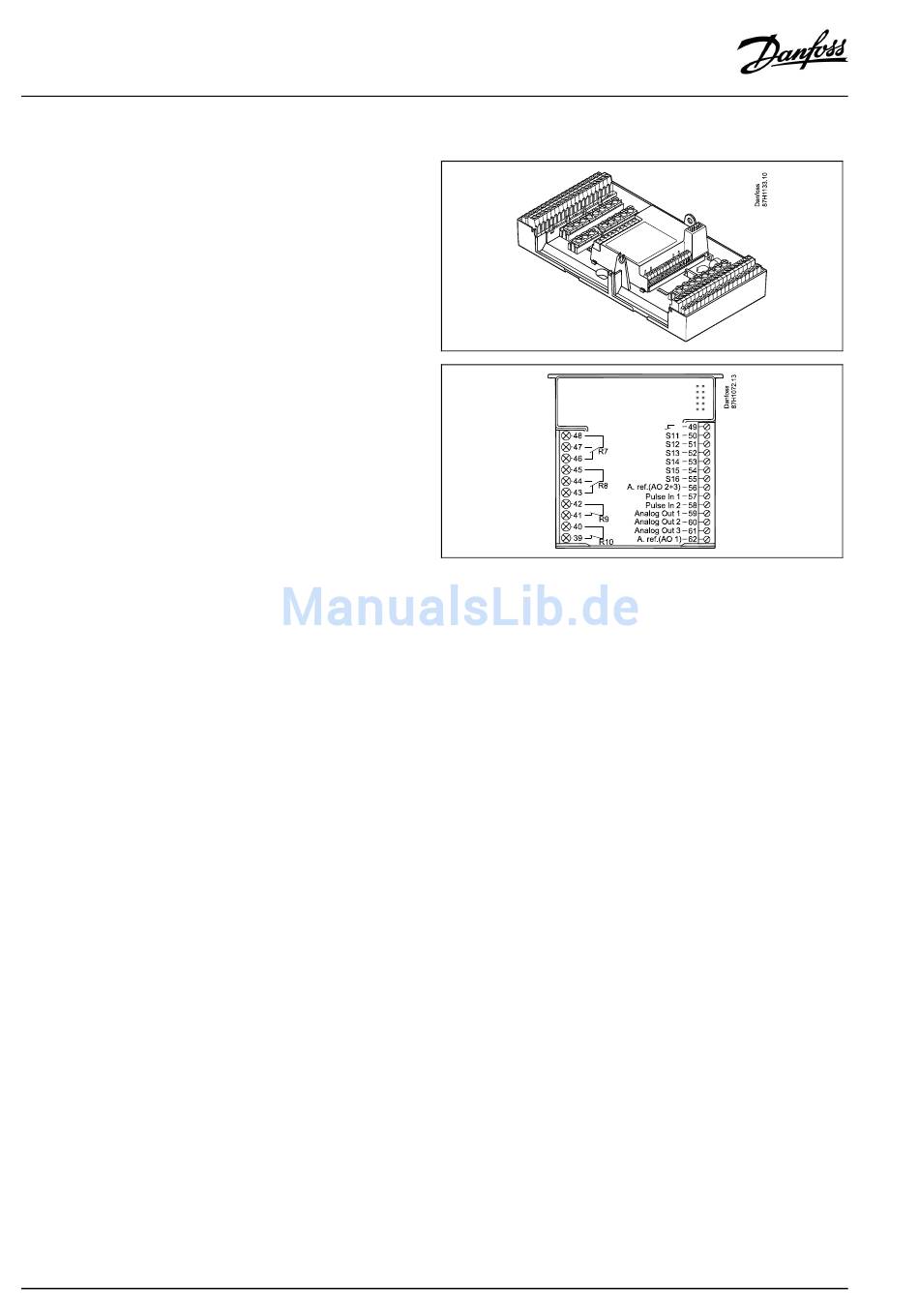

Montage des internen E/A-Moduls ECA 32
Das Modul ECA 32 (Bestellnummer 087H3202) kann in den Sockel
des ECL Comfort 310/310B eingesetzt werden und so zusätzliche
Ein- und Ausgangssignale für relevante Applikationen liefern.
Das ECA 32 und der ECL Comfort 310/310B werden über
einen zehnpoligen (2 x 5) Anschluss miteinander verbunden.
Die Verbindung wird automatisch hergestellt, sobald der
ECL Comfort 310/310B auf den Sockel gesetzt wird.
