Houd rekening met de afstanden tot brandbaar
materiaal. Zie de bijlage "Afstand tot brandbaar
materiaal".
Buizentracé bepalen
Maak een schets van het door u gewenste tracé van
het concentrische afvoerkanaal.
Controleer of het gewenste buizentracé technisch
gezien toegestaan is aan de hand van de bijlage
"Rekenblad voor tracécontrole". Is dit niet het
geval dan dient u een alternatief tracé te bepalen
dat wel binnen de toegestane grenzen valt.
Bepaal de soort en het aantal van de benodigde
onderdelen. Gebruik hiervoor de bijlage "Overzicht
concentrische rookgasafvoermaterialen ".
Restrictieplaatje plaatsen
Afhankelijk van het gekozen tracé en de verhouding
tussen verticale en horizontale lengte, dient in het
toestel een restrictieplaatje op de juiste plaats en
positie te worden gemonteerd. Het restrictieplaatje
wordt los meegeleverd met het toestel.
De positie van het restrictieplaatje dient om de
trek in het toestel aan te passen aan het
gekozen buizentracé.

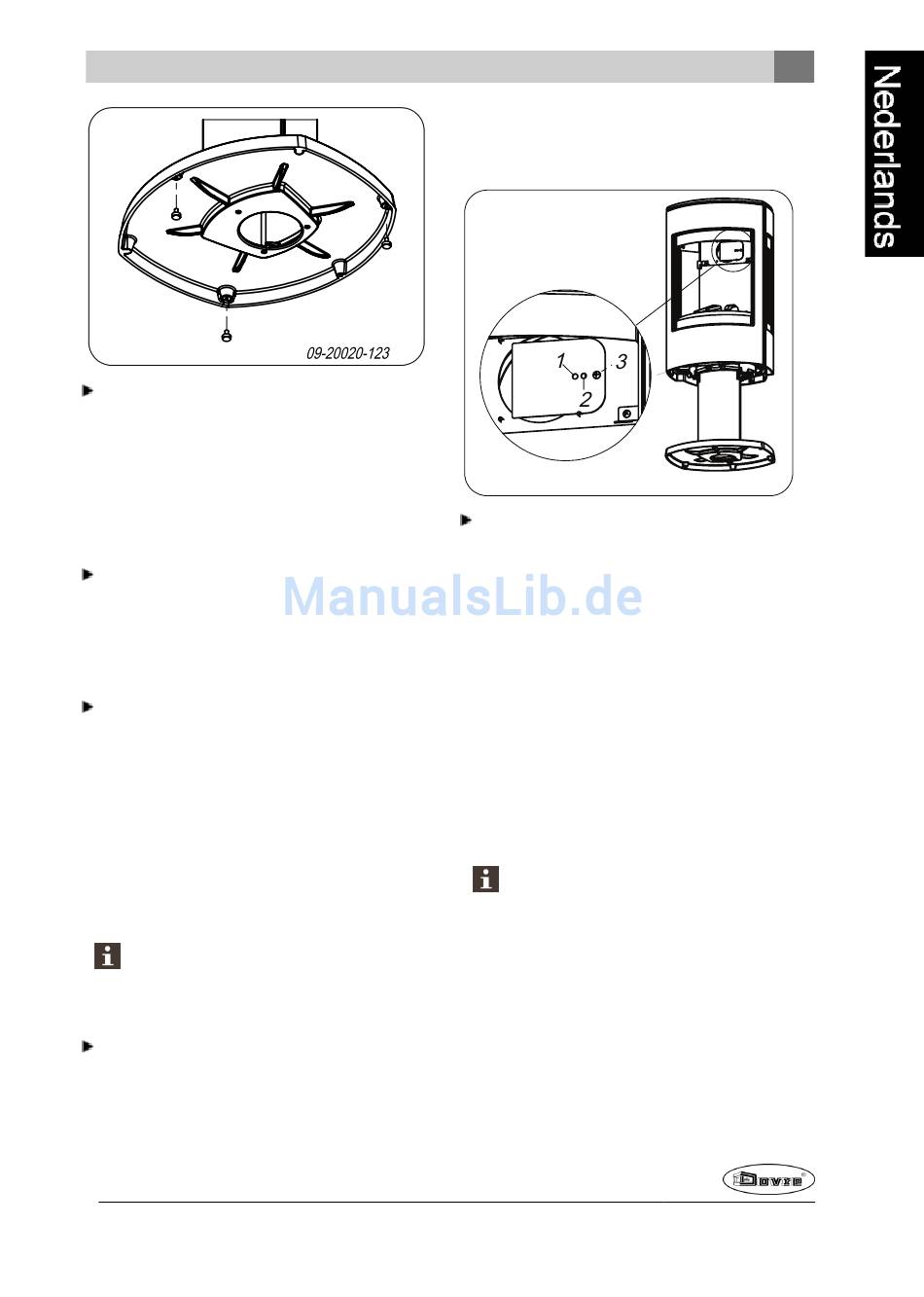

Het restrictieplaatje kan in drie standen worden
geplaatst, aangeduid met 1, 2 en 3; zie volgende
figuur. Als u een toegestaan buizentracé heeft
Wijzigingen op grond van technische verbeteringen voorbehouden
bepaald volgt uit de bijlage "Rekenblad voor
tracécontrole" de juiste positie van het
restrictieplaatje.
Bevestig het restrictieplaatje met een schroef aan
de voorzijde bovenaan in de verbrandingskamer,
achter de vlamplaat van het toestel, in de juiste
positie .
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op een schoorsteen
hebt u de keuze uit aansluiting aan de bovenzijde of
aan de achterzijde van het toestel.
Aansluiten op de bovenzijde
Bij levering is het toestel klaar om aan de bovenzijde
te worden aangesloten.
Wanneer een buizensysteem wordt toegepast
van een andere fabrikant dan Muelink & Grol,
gebruik dan altijd de door die andere fabrikant
meegeleverde en bijbehorende kraagjes en/of
verloopstukken.
Aansluiten op de achterzijde
1. Schroef de aansluitkraagjes (1) en (2) los van de
bovenzijde van het toestel; zie volgende figuur.
09-20020-127
9
