Die Position des Luftmengenbegrenzers dient
dazu, den Zug im Gerät dem gewählten
Rohrverlauf anzupassen.
Für den Luftmengenbegrenzer gibt es drei
verschiedene Stellungen, die mit 1, 2 und 3
bezeichnet werden; siehe die nachstehende
Abbildung. Wenn Sie einen zulässigen Rohrverlauf
vorgegeben haben, folgt aus der Anlage
"Kalkulationsbogen für die Routenkontrolle" die
richtige Position des Luftmengenbegrenzers.
Befestigen Sie den Luftmengenbegrenzer mit einer
Schraube an der Vorderseite oben in der
Verbrennungskammer in der richtigen Position
hinter der Flammplatte des Geräts.
Schornsteinanschluss
vorbereiten
Beim Anschließen des Geräts an einen Schornstein
haben Sie die Wahl, den Anschluss an der Oberseite
oder an der Rückseite des Geräts vorzunehmen.

Anschluss an Oberseite

Bei der Lieferung ist das Gerät bereit für den
Anschluss an der Oberseite.
10
Anschluss an der Rückseite
1. Lösen Sie die Anschlussstücke (1) und (2) von der
09-20020-127
2. Entfernen Sie die Abdeckplatten (3) und (4) auf der
3. Montieren Sie die Anschlussstücke (1) und (2) auf
Wenn ein Rohrsystem von einem anderen
Hersteller als Muelink & Grol zum Einsatz
gelangt, verwenden Sie auf jeden Fall die von
dem anderen Hersteller mitgelieferten und
dazu gehörigen Teile beziehungsweise
Anschlussstücke.

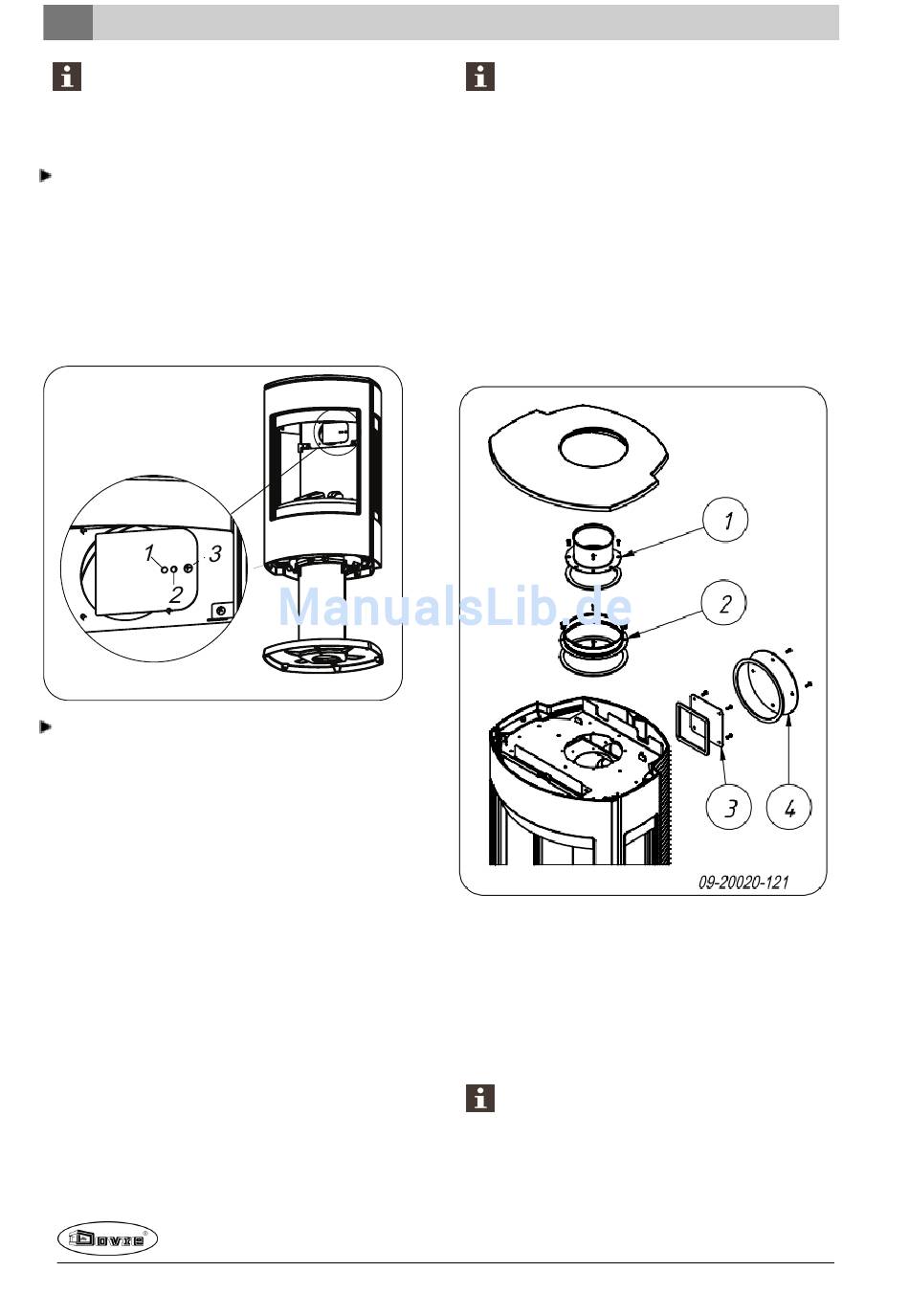

Oberseite des Geräts; siehe die nachstehende
Abbildung.
Rückseite des Geräts.
der Rückseite des Geräts und kontrollieren Sie, ob
das Dichtungsprofil auch wirklich ganz abdichtet;
siehe die nachstehende Abbildung.
Wenn ein Rohrsystem von einem anderen
Hersteller als Muelink & Grol zum Einsatz
