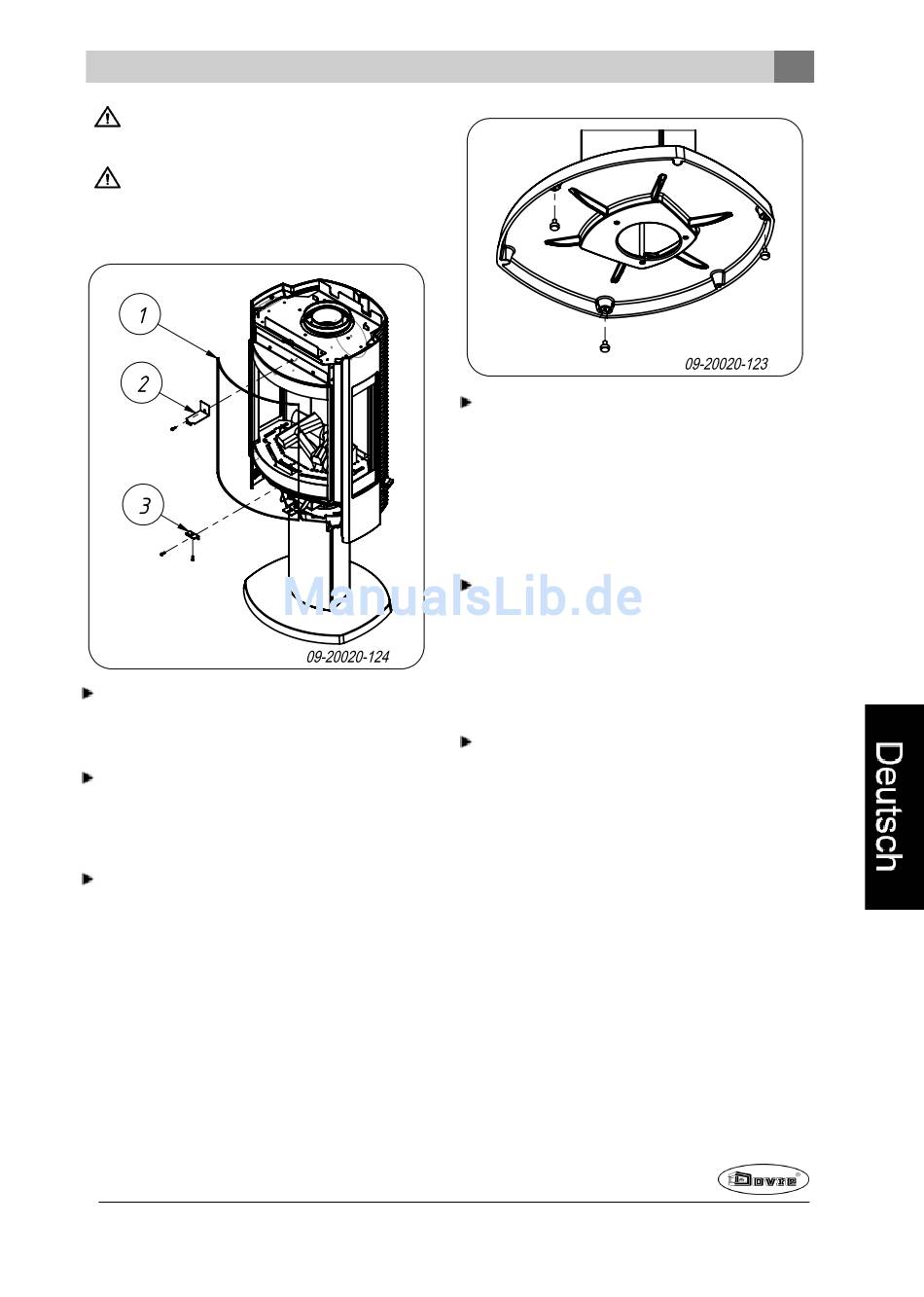

Die Glasscheibe ruht an ihrer Unterseite auf
einer Stütze (3). Diese Stütze nicht entfernen.
Achten Sie darauf, dass Sie die Glasscheibe
immer gut stützen, damit sie nicht herunterfällt
und möglicherweise zerbricht.
Beim erneuten Einsetzen der Glasscheibe
überprüfen, ob die Abdichtungsschnur richtig
positioniert ist und gut anschließt.
Die Kiste mit den Holzstücken sowie weiteren lose
mitgelieferten Teilen aus dem Gerät entnehmen.
Aufstellung des Geräts
Stellen Sie das Gerät vorzugsweise auf einem
flachen Boden auf. Das Gerät besitzt Stellfüße in
der Bodenplatte und lässt sich somit perfekt
waagerecht ausrichten; siehe die nachstehende
Abbildung.
Änderungen aufgrund technischer Verbesserungen vorbehalten
Halten Sie einen gewissen Sicherheitsabstand zu
brennbaren Materialien ein. Vgl. die Anlage
"Abstand zu brennbarem Material".

Bestimmung der Rohrverlegung

Skizzieren Sie den von Ihnen gewünschten Verlauf
des konzentrischen Abfuhrkanals.
Überprüfen Sie anhand der Anlage
"Kalkulationsbogen für die Routenkontrolle", ob der
gewünschte Rohrverlauf technisch gesehen
zulässig ist. Wenn das nicht der Fall ist, müssen
Sie eine alternative Route vorgeben, die sich
innerhalb der zulässigen Grenzen befindet.
Bestimmen Sie die Art und die Anzahl der
benötigten Komponenten. Hierfür verwenden Sie
die Anlage mit dem Titel "Übersicht über die
konzentrischen Rauchgasabfuhrmaterialien".
Einsetzen des
Luftmengenbegrenzers
Je nach dem gewählten Verlauf und dem Verhältnis
zwischen der vertikalen und der horizontalen Länge
muss im Gerät ein Luftmengenbegrenzer an der
richtigen Stelle und in der richtigen Position
angebracht werden. Der Luftmengenbegrenzer wird
lose mit dem Gerät mitgeliefert.
9
