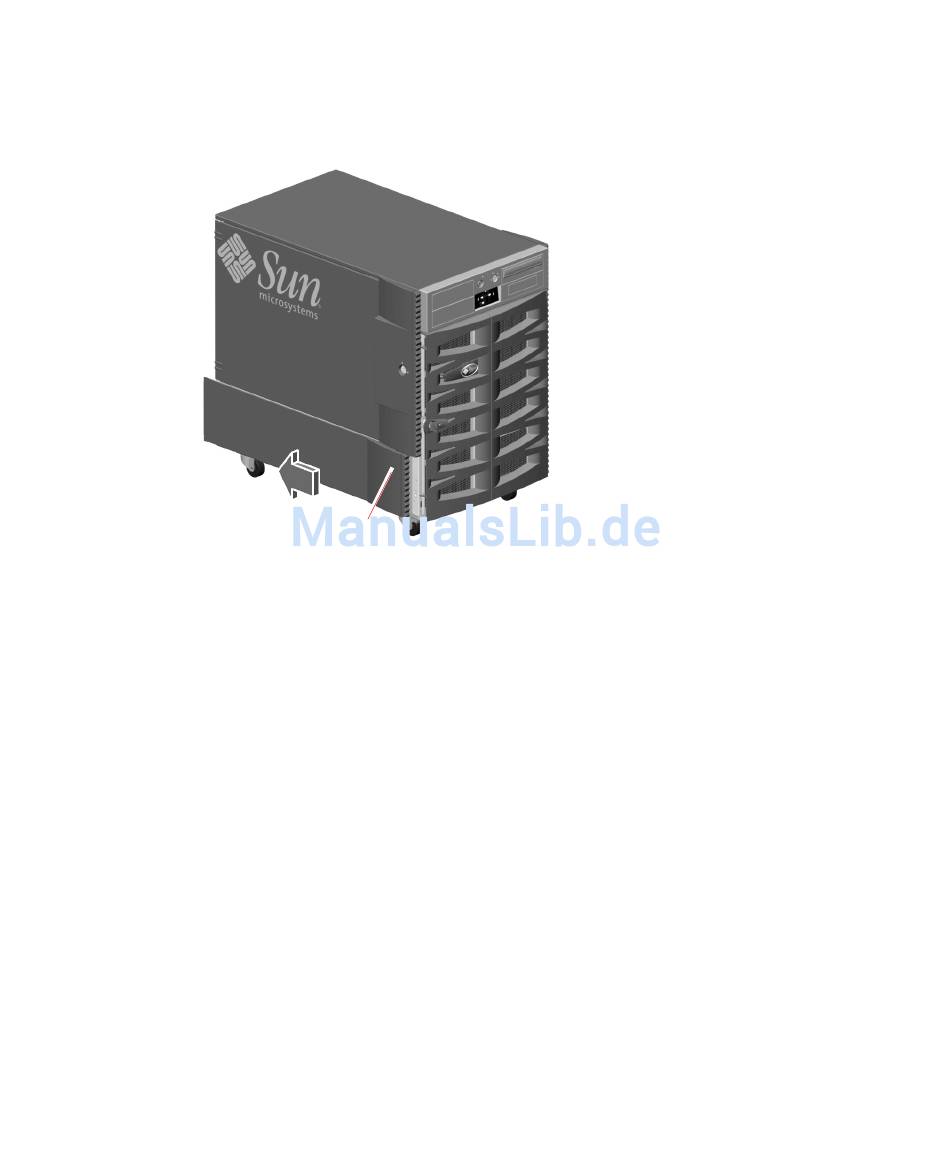

3. Halten Sie die Abdeckleiste, und schieben Sie die untere Seitenwand nach hinten.
Die untere Seitenwand sollte sich durch das Verschieben lösen, sodass
Sie sie problemlos entfernen können.
Abdeckleiste
4. Wiederholen Sie die Schritte 2 und 3 für die rechte untere Seitenwand.
5. Legen Sie die Schutzbleche, unteren Seitenwände und Schrauben in den Karton
des Einbausatzes, damit diese nicht verloren gehen.
Sie müssen diese Teile wieder einbauen, wenn Sie den Server als ein Gerät
neben Ihrem Arbeitsplatz konfigurieren.
Anbringen der Hebegriffe
1. Legen Sie die vier im Lieferumfang des Einbausatzes enthaltenen Hebegriffe
bereit.
2. Bringen Sie zwei Hebegriffe auf einer Seite des Servers mithilfe von zwei M4-
Schrauben an, um jeden Griff auf der unteren Seite des Servers zu befestigen.
a. Führen Sie den Schraubendreher durch eines der Zugangslöcher auf
der Außenseite des Griffs ein. Dabei sollte die Beschriftung „OBEN"
nach oben zeigen.
Mithilfe des Zugangslochs kann das Schraubenloch auf der Innenseite
des Griffs leichter erreicht werden.
Kapitel 4 Einbau des Servers in einen 31,5-Zoll-Schrank
75
