Gerätedarstellung Außenteil - Trotec pac 4600 Montageanleitung Und Bedienungsanleitung

Nr. Bezeichnung
30 Verdampferventilator
31 Kompressor, kpl.
32 Verdampfer
33 Kupplung, Satz (1x m / 1x w)
34 Verbindungsleitung, kpl.
35 Befestigungsblock, kpl.
36 Kondensatablassschlauch
37 Tastaturplatine
38 Tastaturfolie
39 Steuerplatine
40 IPM Schutzplatine
41 Netzkabel mit Stecker
42 Hauptplatine
43 Kondensatorplatine
44 Verkleidung für Ventilator
45 Sensor Umluft
46 Sensor Frostschutz
Bei Ersatzteilbestellungen neben der Serien-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (s. Typen-
schild) angeben!
11.3 Gerätedarstellung Außenteil

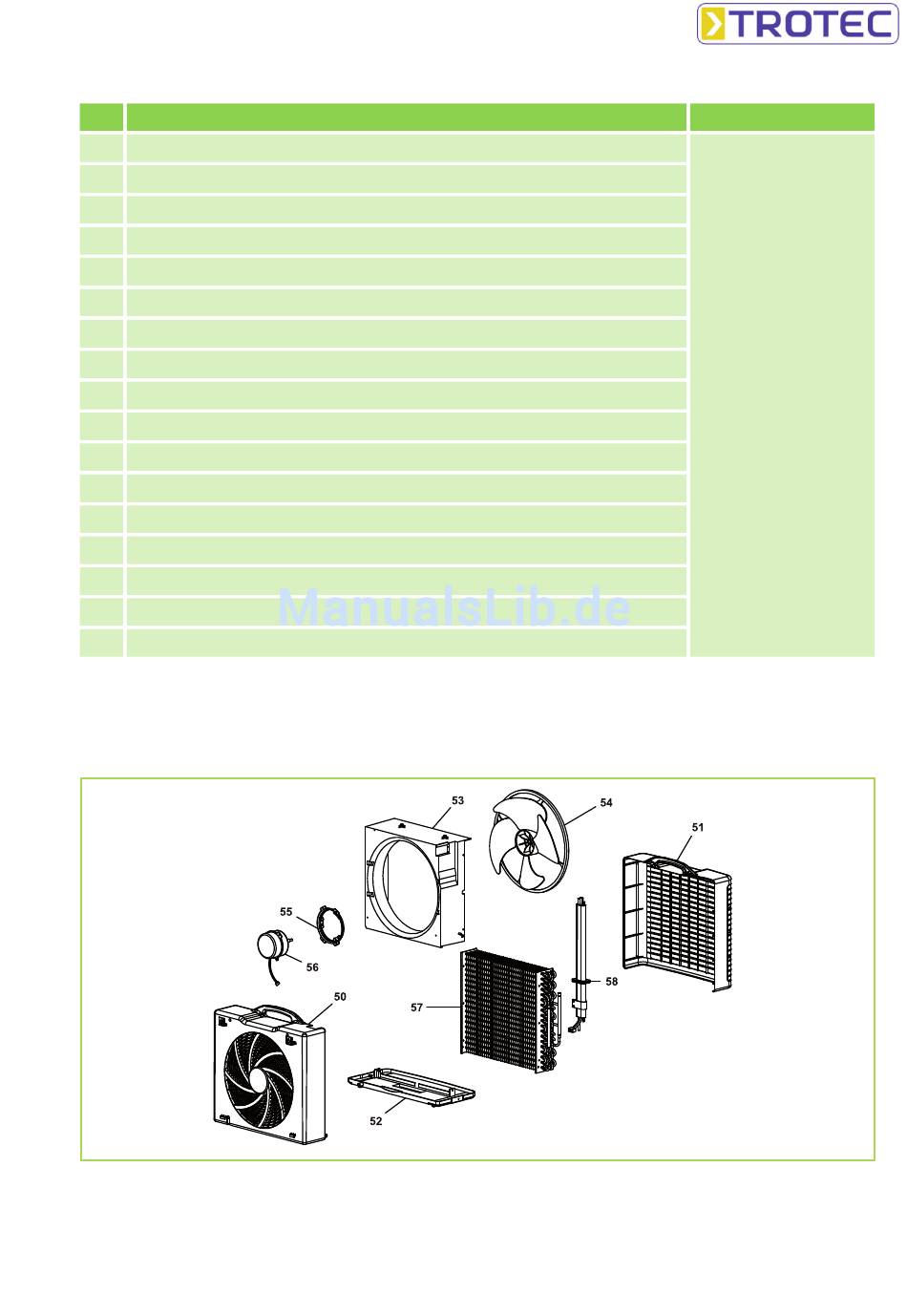

Abb. 20: Explosionszeichnung Außenteil
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
