Verwandte Anleitungen für Trotec PAC 2000 E
Inhaltszusammenfassung für Trotec PAC 2000 E

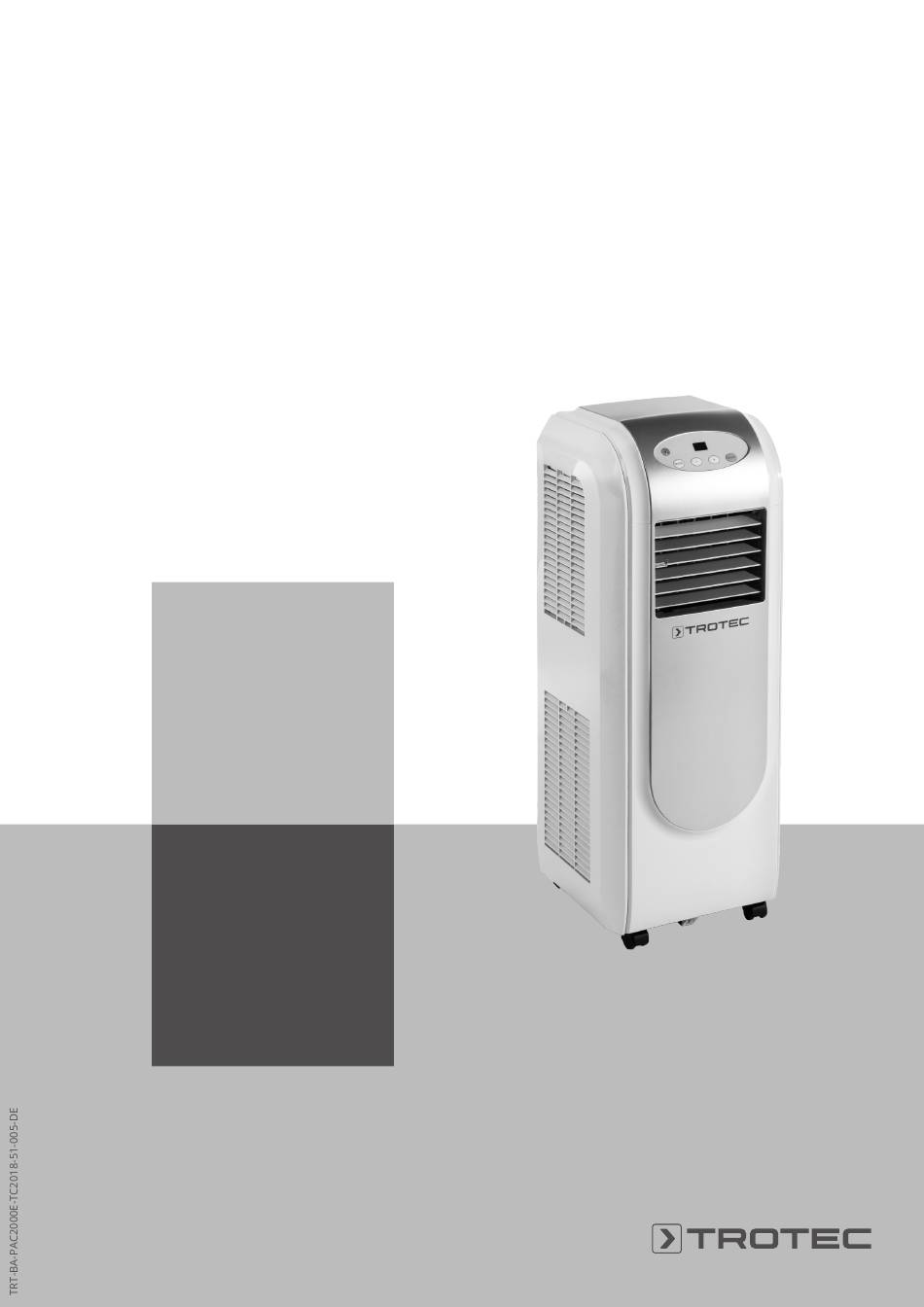

- Seite 1 PAC 2000 E BEDIENUNGSANLEITUNG LOKALES KLIMAGERÄT...
-
Seite 2: Inhaltsverzeichnis
• Stecken Sie niemals Gegenstände oder Gliedmaßen in das dass die Bedienungsanleitung zu beachten ist. Gerät. • Decken Sie das Gerät während des Betriebes nicht ab und transportieren Sie es nicht. • Setzen Sie sich nicht auf das Gerät. Lokales Klimagerät PAC 2000 E... -
Seite 3: Bestimmungsgemäße Verwendung
• Vor Lagerung oder Transport entleeren Sie das Kinderhände. angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr! Warnung Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Lokales Klimagerät PAC 2000 E... -
Seite 4: Informationen Über Das Gerät
Bedienfeld Es lässt sich dank seiner kompakten Abmessungen bequem Luftauslass mit Lüftungsklappen transportieren und in allen Innenräumen einsetzen. Transportrolle Lufteinlass mit Luftfilter Lufteinlass Kondensatablass mit Gummistopfen Anschluss Abluftschlauch Netzkabelhalterung Fach für die Fernbedienung Fernbedienung Lokales Klimagerät PAC 2000 E... -
Seite 5: Transport Und Lagerung
• Batterien aus der Fernbedienung entfernen • Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an. • Stellen Sie das Gerät aufrecht und standsicher auf. Lokales Klimagerät PAC 2000 E... - Seite 6 Kondensatschlauch anschließen Der Kondensatablassschlauch dient als Tropfschutz und bei 2. Verbinden Sie das passende Ende des Abluftschlauchs mit Bedarf zum Ablassen von Restkondensat. dem Anschluss Abluftschlauch (7) am Gerät. 1. Entfernen Sie den Verschluss vom Kondensatablass (6). Lokales Klimagerät PAC 2000 E...
- Seite 7 Ansammlung von ausgestoßener feuchter Luft, das Gerät überhitzt und schaltet ab. • Der Abluftschlauch ist in seinen Abmessungen speziell auf das Gerät abgestimmt. Ersetzen oder verlängern Sie ihn nicht mit anderen Schläuchen. Dies könnte eine Fehlfunktion des Gerätes bewirken. Lokales Klimagerät PAC 2000 E...
-
Seite 8: Bedienung
12 LED Anzeige Kondensatwanne leeren Wasserfüllstand 13 LED Kühlbetrieb Anzeige der Betriebsart Kühlung 14 Segmentanzeige Anzeige der Zieltemperatur Anzeige der Fehlermeldungen 15 LED Entfeuchtung Anzeige der Betriebsart Entfeuchtung 16 LED Ventilation Anzeige der Betriebsart Ventilation Lokales Klimagerät PAC 2000 E... - Seite 9 Anzeige der Timer-Funktionen ð In der Segmentanzeige (14) wird die gewünschte T-ON und T-OFF T-ON: Automatisches Einschalten Zieltemperatur angezeigt. aktiviert T-OFF: Automatisches Ausschalten aktiviert 34 Anzeige Zeigt die aktuell eingestellte Temperatureinheit Temperatureinheit Grad-Celsius oder Fahrenheit an Lokales Klimagerät PAC 2000 E...
- Seite 10 Timer zu löschen. Diese Einstellung kann nur über die Fernbedienung vorgenommen werden. Die Funktion kann in allen Betriebsarten und im Standby-Betrieb eingestellt werden. Die Stundenzahl kann in 0,5h-Schritten (0,5 h bis 24 h) eingestellt werden. Lokales Klimagerät PAC 2000 E...
-
Seite 11: Fehler Und Störungen
ð Der Pfeil der Anzeige SLEEP (27) erlischt. Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische ð Die gewählte Betriebsart bleibt eingestellt. Überprüfung von einem Fachbetrieb oder von Trotec Tastensperre (nur Fernbedienung) durchführen. Die Funktion kann sowohl während des Betriebes als auch im Das Gerät arbeitet ohne oder mit reduzierter Kühlleistung:... - Seite 12 Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Kontaktieren Sie den Kundenservice. Ggf. bringen Sie das Gerät zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu Trotec. Lokales Klimagerät PAC 2000 E...
-
Seite 13: Fehlercodes
Fehlfunktion Kompressor: Temperatur am Trennen Sie das Gerät von der Gehäuse ist sehr hoch, der Kompressor macht Spannungsversorgung und ungewöhnliche Geräusche oder Kältemittel läuft kontaktieren Sie Trotec. Das System ist von innen blockiert Trotec kontaktieren Lokales Klimagerät PAC 2000 E... - Seite 14 Fehlfunktion Kompressor: Temperatur am Gehäuse ist sehr hoch, der Kompressor macht Trotec kontaktieren ungewöhnliche Geräusche oder Kältemittel läuft Das System ist von innen blockiert Trotec kontaktieren Der Temperatursensor auf der Hauptplatine Trotec kontaktieren kann die Temperatur nicht bestimmen Lokales Klimagerät PAC 2000 E...
-
Seite 15: Wartung
10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Lokales Klimagerät PAC 2000 E... -
Seite 16: Tätigkeiten Vor Wartungsbeginn
Kältemittelkreislauf • Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. instand gesetzt werden. Gehäuse reinigen Reinigen Sie das Gehäuse mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in 2. - Seite 17 5. Setzen Sie den Gummistopfen wieder in den Kondensatablass. Achten Sie auf festen Sitz des Gummistopfens, da es sonst zu unkontrolliertem Wasseraustritt kommen kann. 3. Entfernen Sie den Gummistopfen aus dem Kondensatablassschlauch. 6. Stecken Sie den Kondensatablassschlauch wieder an den Halteclip. Lokales Klimagerät PAC 2000 E...
-
Seite 18: Technischer Anhang
(Länge x Breite x Höhe) Mindestabstand zu Wänden und Gegenständen: oben (A): 30 cm hinten (B): 30 cm seitlich (C): 30 cm vorne (D): 30 cm Gewicht 24 kg Batterien Fernbedienung Typ LR03 / AAA - 1,5 V (2 Stück) Lokales Klimagerät PAC 2000 E... - Seite 19 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
