Abbildung 5: Position der Öffnung (roter Pfeil, 1.5mm Durchmesser)
für die Kabelführung
Erst wenn die Heiz-Taste gedrückt wird, soll eine Verbindung gemessen
werden. Sollte Kurzschluss zwischen Signalleitung und der braunen
Leitung immer gemessen werden, kontrollieren Sie den Lötanschluss.
Möglicherweise ist die Lötstelle zu hoch oder die Leitung zu lang abisoliert
worden.

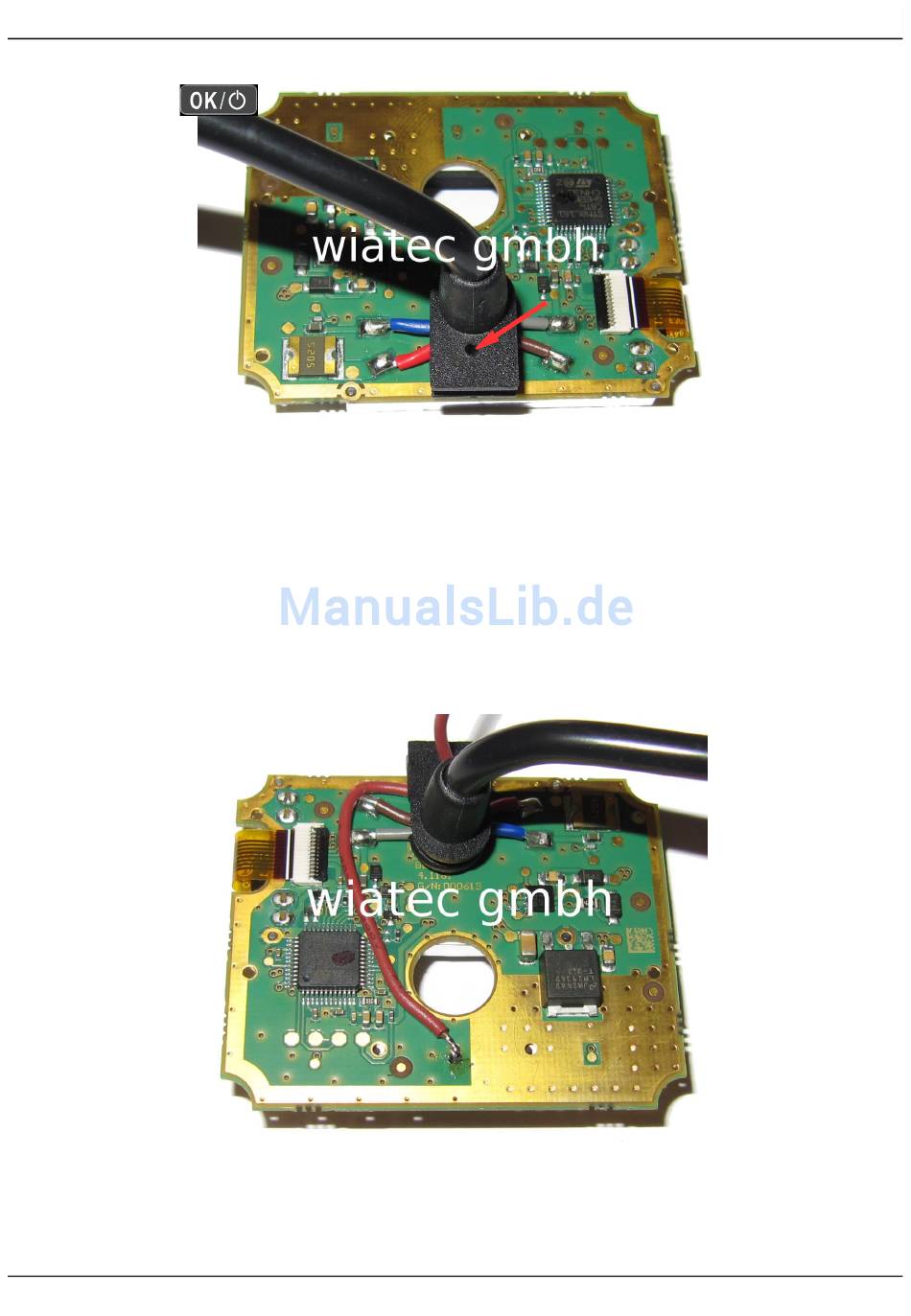

Abbildung 6: Lötstelle und Führung des Signalkabels aus dem Gehäuse
http://www.microguard.de
V1.1
Seite 9
