Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
6. Anschluss an Eberspächer EasyStart Select
Schließen Sie das Modul immer über eine 5A Sicherung
an die Bordspannung an. Ein Anschluss ohne Sicherung
kann im Störfall Schäden am Fahrzeug und der
Fahrzeugelektronik verursachen.
Abb. 2 zeigt die prinzipiellen Anschlussmöglichkeiten, die das Modul bietet.
Die Anwendung als Fernbedienung für Standheizung nutzt nur einige
Möglichkeiten des Moduls.

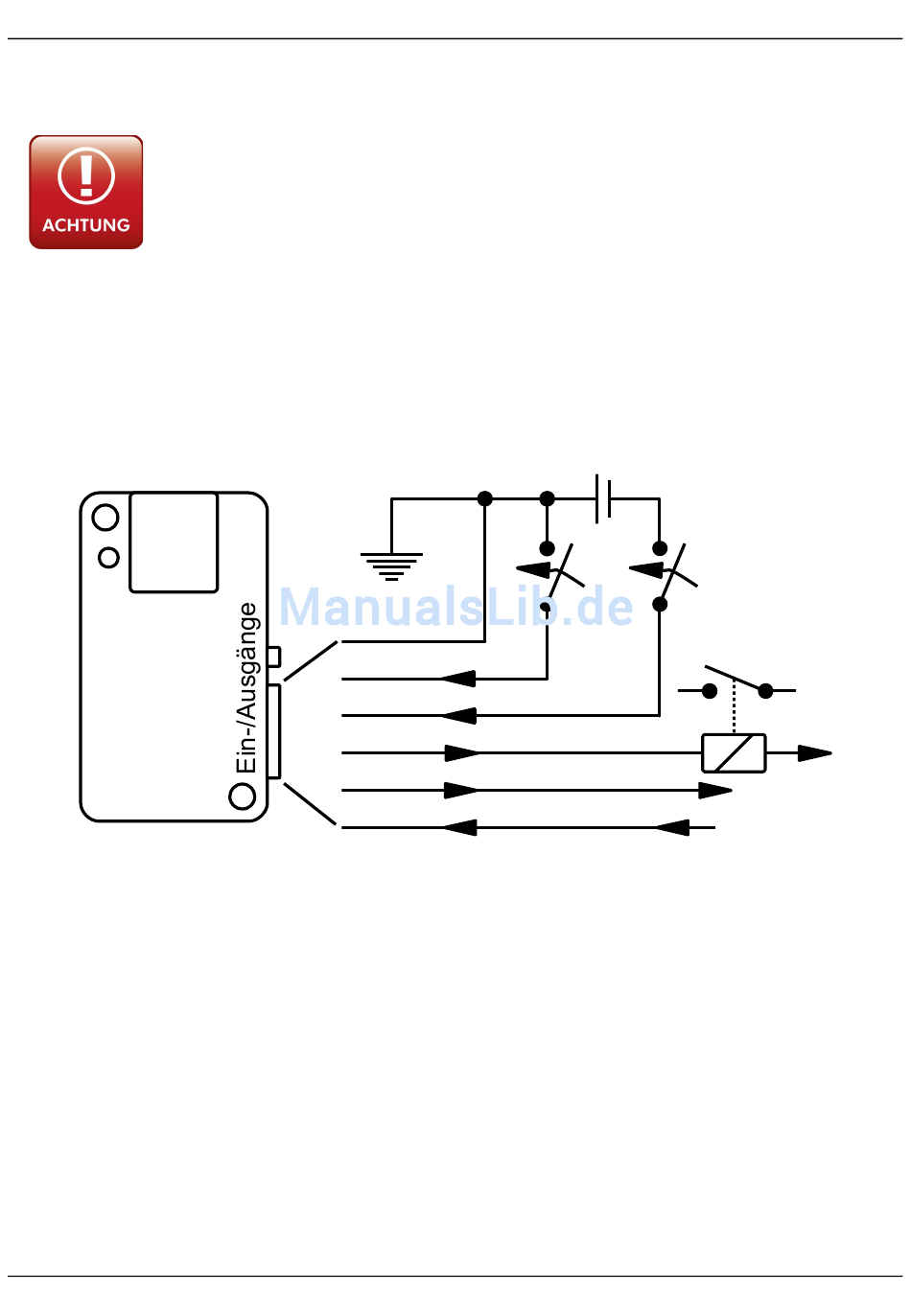

Abbildung 2: Prinzipielle Beschaltung des MicroGuard-USB Moduls
Die Versorgungsspannung wird über die rote Leitung (+12V) und die
schwarz Leitung (Masse) angeschlossen. Das benötigte Signal zum
Schalten der Heizung wird an der orangenen Leitung (+12V) oder an der
braunen Leitung (Masse) abgegriffen. Abb. 3 zeigt den prinzipiellen
Anschluss an die Eberspächer Vorwahluhr EasyStart Select. Wir benötigen
nur das Signal an der braunen Leitung, die an die Heiztaste der Vorwahluhr
angeschlossen wird. An der Signalleitung wird bei Anruf/SMS ein kurzer
Masse-Impuls erzeugt, der dem Drücken der Heiztaste entspricht.
Seite 6
Masse
schwarz
gelb
grün
braun
orange
rot
Überwachung | Benachrichtigung | Steuerung per Handy
Alarm
geschaltete Masse
geschaltete Masse
geschaltete +12V
Alarm
+12V
+12V
