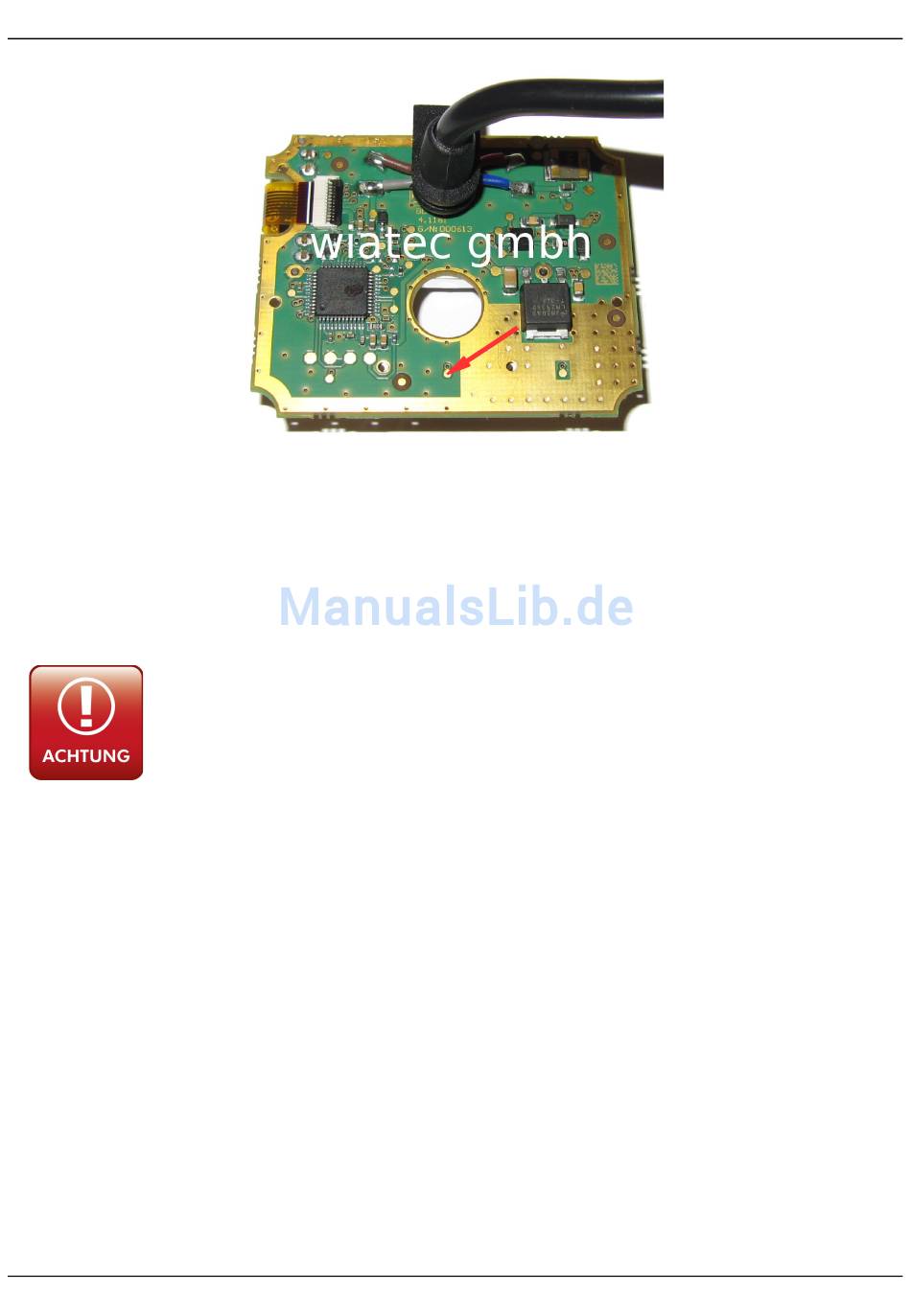

Abbildung 4: Platine Vorwahluhr EasyStart Select und der Anschlusspunkt
Abb. 4 zeigt die Platine der Uhr EasyStart Select nachdem die Platine aus
dem Gehäuse entnommen wurde. Der rote Pfeil markiert den Punkt, wo die
braune Steuerleitung angeschlossen wird.
Achtung! Die verwendete Leitung muss sehr dünn sein und der
Lötanschluss sehr flach. Entfernen Sie überschüssiges Lötzinn, da
sonst eine Dauerverbindung durch die Druckfolie zustande
kommt und der Anschluss nicht funktionieren wird.
Isolieren Sie das Ende der braunen Leitung (oder einer entsprechenden
Verlängerung mit dünnem Kabeldurchmesser) nur auf etwa 1.5 Millimeter
ab. Dann löten Sie die Leitung so an, dass sie etwas auf 11 Uhr von der
Lötstelle ab verläuft. Ein Beispiel für die Lötstelle und Kabelführung ist in
Abb. 6 dargestellt.
Messen Sie die Verbindung zwischen der neu angeschlossenen
Signalleitung und der braunen Leitung der Uhr. Hier darf es keine
niederohmige Verbindung bestehen. Verschließen Sie das Gehäuse, so
dass die Klick-Verschlüsse komplett einrasten. Prüfen Sie noch einmal die
Verbindung zwischen der Signalleitung und der braunen Leitung der Uhr.
Auch diesmal darf keine Verbindung zu messen sein.
