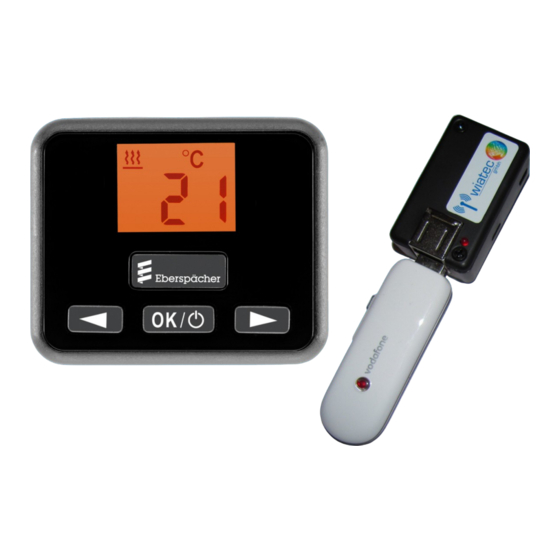

- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
- Seite 3 Die optionalen Artikel können über die gleichen Quellen (Shop oder Händler) bezogen werden. 3. Generelle Funktion als Fernbedienung für Standheizungen MicroGuard-USB verfügt über mehrere Ausgänge, die zur Ansteuerung der Standheizung verwendet werden können. • Bei älteren Standheizungen ist die Ansteuerung durch ein +12V oder Masse-Signal möglich.
- Seite 4 Temperatursensoren finden Sie in einer speziellen Anleitung: http://microguard.de/file_download/54/AnleitungTemperaturwaec hter.pdf 5. Aufbau und Schnittstellen Der Aufbau von MicroGuard ist in Abb. 1 dargestellt. Folgende Schnittstellen sind verfügbar: • Micro-USB: Anschluss eines USB-Ladekabel (Stromversorgung). Entfällt für die Anwendung als Fernbedienung für Standheizung Seite 4 Überwachung | Benachrichtigung | Steuerung per Handy...
- Seite 5 USB-Port: Anschluss des Handys bzw. des Surfsticks (PORT1) • Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an. Signal-LED Mini-USB Micro-USB 60mm Ein-/Ausgänge Signal-LED PORT2 PORT1 USB-Port 35mm Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls http://www.microguard.de V1.1 Seite 5...
- Seite 6 Schalten der Heizung wird an der orangenen Leitung (+12V) oder an der braunen Leitung (Masse) abgegriffen. Abb. 3 zeigt den prinzipiellen Anschluss an die Eberspächer Vorwahluhr EasyStart Select. Wir benötigen nur das Signal an der braunen Leitung, die an die Heiztaste der Vorwahluhr angeschlossen wird.
- Seite 7 ….. braun +12V Standheizung Abbildung 3: Ansteuerung über die Uhr EasyStart Select 7. Details zum Anschluss an EasyStart Select Neue Eberspächer-Standheizungen werden in aller Regel mit einem Bus- Signal angesteuert. Um zwei unabhängige Ansteuerungen zu umgehen, erfolgt der Anschluss unseres Moduls an die Heiztaste der Vorwahluhr.
- Seite 8 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Abbildung 4: Platine Vorwahluhr EasyStart Select und der Anschlusspunkt Abb. 4 zeigt die Platine der Uhr EasyStart Select nachdem die Platine aus dem Gehäuse entnommen wurde. Der rote Pfeil markiert den Punkt, wo die braune Steuerleitung angeschlossen wird.
- Seite 9 Sollte Kurzschluss zwischen Signalleitung und der braunen Leitung immer gemessen werden, kontrollieren Sie den Lötanschluss. Möglicherweise ist die Lötstelle zu hoch oder die Leitung zu lang abisoliert worden. Abbildung 6: Lötstelle und Führung des Signalkabels aus dem Gehäuse http://www.microguard.de V1.1 Seite 9...
- Seite 10 MicroGuard-USB nutzt das Telefonbuch der SIM-Karte, um die Systemeinstellungen zu speichern. Stellen Sie deshalb vor dem ersten Verbinden von MicroGuard mit dem Surfstick sicher, dass Sie in dem Telefonbuch keine wichtigen Telefonnummern gespeichert haben. Das generelle Vorgehen bei der Initialisierung ist in dem allgemeinen Handbuch beschrieben, siehe Lieferumfang oder bevorzugt die neueste Version unter dem Link auf der Webseite www.wiatec.de/downloads:...
- Seite 11 Fernbedienung, falls vorhanden) kann weiter ohne Einschränkung verwendet werden. 7.2 Unterstützte Handy-Modelle MicroGuard-USB kann mit diversen Handys und Surfsticks verschiedener Hersteller arbeiten. Wir prüfen und erweitern die Liste der kompatiblen Geräte täglich. Bitte konsultieren Sie unsere Webseite. Bitte beachten Sie: Die Verwendung von Handys als Empfangseinheit sind nicht zu empfehlen, da die Akkus der Handys bei Temperaturen unter 5°C...
-
Seite 12: Konformitätserklärung
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 12 V, Anschluss an Schnittstelle für Ein-/Ausgänge Stromaufnahme max. 40mA (STANDBY) kurzzeitig bis 200mA bei GSM Verbindung (Anruf/SMS) Betriebstemperatur -20°C bis 85°C... - Seite 13 Anleitung: Handy Fernbedienung Standheizung EasyStart Timer http://www.microguard.de V1.1 Seite 13...
