Anleitung: Handy Fernbedienung Standheizung EasyStart Timer

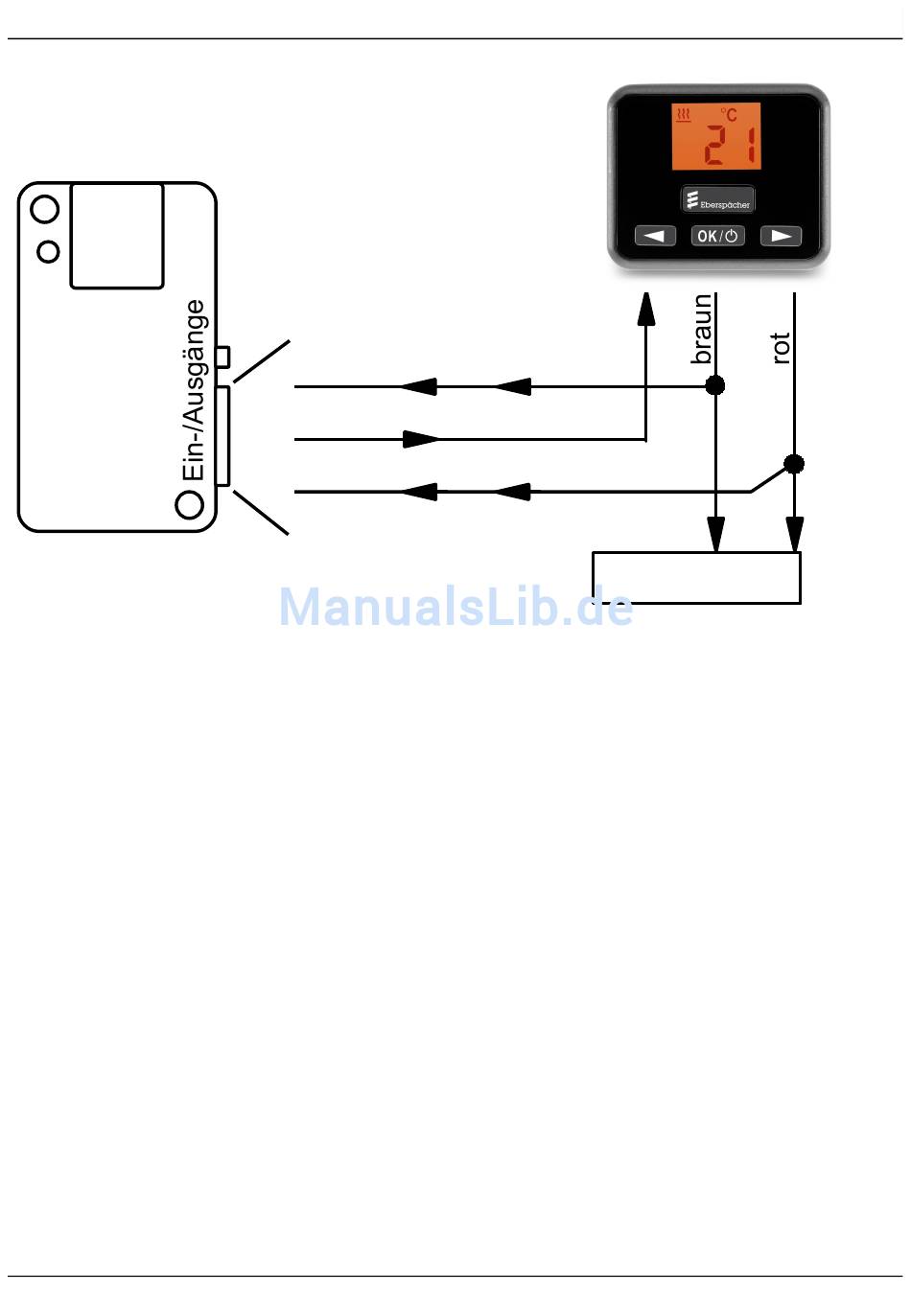

Abbildung 3: Ansteuerung über die Uhr EasyStart Select
7. Details zum Anschluss an EasyStart Select
Neue Eberspächer-Standheizungen werden in aller Regel mit einem Bus-
Signal angesteuert. Um zwei unabhängige Ansteuerungen zu umgehen,
erfolgt der Anschluss unseres Moduls an die Heiztaste der Vorwahluhr.
Damit vermeiden wir einen Eingriff in das Bussystem und vereinfachen die
Anbindung und die Bedienung. Eine schematische Darstellung des
Anschlusses ist in Abb. 3 dargestellt. Die braune Leitung vom Modul wird
an die Platine der Uhr angeschlossen und entsprechend angesteuert.
Prinzipiell kann auch die Versorgungsspannung für das MicroGuard-Modul
an den Anschlüssen der Uhr abgegriffen werden.
Das Gehäuse der Uhr lässt sich zerstörungsfrei öffnen, indem die
Rückseite mit einer Kredit- oder EC-Karte aus dem Rahmen ausgehebelt
wird. Die Rückseite wird lediglich mit Klickverschlüssen fest gehalten, so
dass ein späteres Zusammenbauen keine Spuren hinterlässt.
Die Kabel zur Uhr lassen sich zur Seite hin heraus schieben. Die darunter
liegende Platine sollte aus dem Gehäuse ebenfalls aushebelt werden.
http://www.microguard.de
schwarz
Masse
braun
rot
+12V
Standheizung
.....
.....
V1.1
Seite 7
