Inhaltszusammenfassung für Atag CM4511AC

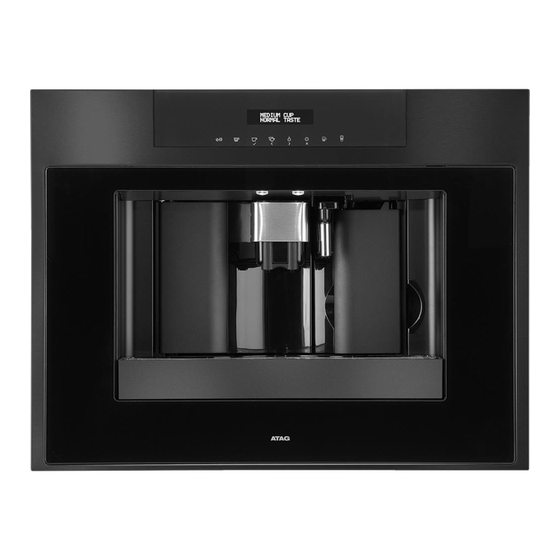

- Seite 1 Bedienungsanleitung Kaffeemaschine CM4511AC CM4592AC...
- Seite 2 Bedienungsanleitung DE 3 - DE 41...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Verwendete symbole Beschreibung Bedienleiste Sicherheitsanweisungen Worauf sie achten müssen Gebrauch Vorbereitung Bedienung Einstellungen Gebrauch der menüoptionen Pflege Reinigung Meldungen Störungen Problemlösungen Installation Worauf sie achten müssen Einbau Anhänge Entsorgung des geräts und der verpackung Technische daten DE 3... -
Seite 4: Einleitung
Gebrauchsanweisung zwecks späteren Nachschlagens zudem gut auf. Präventivpflege Ihre Kaffeemaschine benötigt präventive Pflege. Um einen zuverlässigen Betrieb der Kaffeemaschine zu garantieren, empfiehlt ATAG, das Gerät alle 2 bis 3 Jahren (nach ca. 8.000 Tassen) zu warten bzw. warten zu lassen. Verwendete symbole Wichtiger Hinweis Achtung! Elektrisches Gerät... -
Seite 5: Beschreibung
BESCHREIBUNG A. Hauptschalter/Aa. An-/Stand-by-Taste B. Handgriffe C. Mundstück D. Wassertank (entnehmbar) E. Platte Abtropfgitter (entnehmbar) G. Servicetür H. Kaffeeauslauföffnungen (höhenverstellbar) Bedienleiste J. Abdeckkappe für Kaffeebohnenbehälter K. Abdeckkappe des Trichters für vorgemahlenen Kaffee L. Brühgruppe M. Netzkabel N. Milchbehälter: N1. Deckel (abnehmbar) N2. -
Seite 6: Bedienleiste
BEDIENLEISTE 1. Display 2. Taste für Kaffeestärke (Auswahl der Mahlstärke) 3. Taste für die Auswahl der Kaffeemenge: • ESPRESSO • TASSE • GROSSE TASSE 4. Taste für eine Tasse Kaffee 5. Taste zur Bestätigung der ausgewählten Funktion (OK) 6. Taste für zwei Tassen Kaffee 7. -
Seite 7: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN Worauf Sie achten müssen • WARNUNG: Das Gerät und seine zugänglichen Teile werden bei Verwendung heiß. Berühren Sie die Heizelemente nur mit äußerster Vorsicht. • Das Gerät ist nicht für die Verwendung von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kenntnisse bestimmt, es sei denn, sie werden beaufsichtigt oder haben... - Seite 8 SICHERHEITSANWEISUNGEN Reinigung und Wartungsarbeiten dürfen nicht von Kindern durchgeführt werden, es sei denn, dass sie acht Jahre oder älter sind und dabei beaufsichtigt werden. • Bewahren Sie das Gerät und das Stromkabel außerhalb der Reichweite von Kindern unter acht Jahren auf. •...
- Seite 9 SICHERHEITSANWEISUNGEN • Lehnen Sie sich nicht gegen oder hängen Sie sich nicht an das Gerät, wenn es aus dem Geräteschrank herausgenommen wurde, und stellen Sie keine schweren oder instabilen Gegenstände darauf ab. • Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße, falsche oder unangemessene Anwendung hervorgerufen wurden oder entstanden sind.
-
Seite 10: Gebrauch
GEBRAUCH Vorbereitung Schließen Sie das Gerät an das Stromnetz an (siehe Abschnitt „Installation“) und Schalten Sie das Gerät mit dem Hauptschalter „A“ ein (siehe Seite 5). Wenn Sie das Gerät mit dem Haupt-An-/Ausschalter einschalten, führt die Maschine einen Selbsttest durch, nach dessen Ende sie sich wieder abschaltet. -
Seite 11: Bedienung
GEBRAUCH 8. Öffnen Sie den Deckel und befüllen Sie den Behälter mit Kaffeebohnen. Schließen Sie nun den Deckel und schieben Sie das Gerät wieder in den Schrank. Die Kaffeemaschine ist jetzt bereit für den Normalgebrauch. Befüllen Sie den Wassertank ausschließlich mit kaltem Wasser. Verwenden Sie niemals andere Flüssigkeiten wie z. - Seite 12 GEBRAUCH 4. Wenn Sie nur eine Tasse Kaffee zubereiten möchten, drücken Sie die Taste „Eine Tasse“ (4). Wenn Sie nur zwei Tassen Kaffee zubereiten möchten, drücken Sie die Taste „Zwei Tassen“ (6). ▷ Die Bohnen werden dann von der Maschine gemahlen und die Tasse mit Kaffee gefüllt.
- Seite 13 GEBRAUCH Lassen Sie das Wasser in die Abtropfschale unter dem Gerät laufen. Sie können das Wasser aber auch in die Tasse laufen lassen, die Sie für den Kaffee benutzen möchten, und diese dann leeren. • Benutzen Sie keine dickwandigen Tassen, weil diese zu viel Wärme absorbieren.
- Seite 14 GEBRAUCH Die Kaffeemenge ändern Das Gerät ist standardmäßig auf die folgenden Mengen eingestellt: • ESPRESSO • TASSE • GROSSE TASSE Wenn Sie diese Mengen ändern möchten, gehen Sie wie folgt vor: 1. Stellen Sie eine Tasse unter die Auslauföffnungen. 2. Drücken Sie zur Auswahl der Kaffeesorte auf die Taste „Kaffeesorte“ (3). 3.
-
Seite 15: Heißwasserfunktion
GEBRAUCH Espresso mit gemahlenem Kaffee zubereiten 1. Drücken Sie wiederholt auf die Taste „Kaffeestärke“ (2), bis im Display die Meldung „VORGEMAHLEN“ erscheint. 2. Ziehen Sie das Gerät an den Handgriffen aus dem Schrank. 3. Heben Sie den Deckel an, geben Sie einen Dosierlöffel Kaffee in den Trichter, drücken Sie das Gerät zurück und folgen Sie der Anleitung unter „Kaffee mit Kaffeebohnen zubereiten“. - Seite 16 GEBRAUCH 3. Drücken Sie auf die Taste „Heißwasser“ (8). Auf dem Display erscheint „HEISSWASSER“ und das Wasser läuft aus dem Gerät. Die Ausgabe stoppt automatisch, nachdem die eingestellte Wassermenge ausgegeben worden ist. Im Display erscheint kurz die Meldung „ZUBEREITUNG LÄUFT BITTE WARTEN“. Danach ist das Gerät wieder für die Zubereitung von Kaffee bereit.
- Seite 17 GEBRAUCH 4. Setzen Sie danach die Klappe des Milchbehälters wieder auf. no froth (hot milk) Kein Schaum ▷ Mit dem Schieberegler am Milchbehälter können Sie festlegen, Dünner Schaum “Denser” froth wie dick die Milch aufgeschäumt werden soll: „CAPPUCCINO“ oder „CAFFE LATTE“ Froth regulator Regler “Less dense”...
- Seite 18 GEBRAUCH Hinweise • Während der Zubereitung von Cappuccino kann die Abgabe von aufgeschäumter Milch oder Kaffee durch Betätigung der Taste „Cappuccino“ (12) oder „Latte Macchiato“ (13) unterbrochen werden. • Sollte der Inhalt des Milchbehälters bereits während der Abgabe von aufgeschäumter Milch aufgebraucht sein, so entnehmen Sie diesen und geben neue Milch hinzu.
- Seite 19 GEBRAUCH 4. Wenn die gewünschte Menge erreicht ist, drücken Sie erneut die Taste „Cappuccino“ (12) oder „Latte Macchiato“ (13). Danach erfolgt die Kaffeeausgabe. Im Display wird „KAFFEE FÜR CAPPUCCINO-MENGE EINSTELLEN“ oder „KAFFEE FÜR MACCHIATO-MENGE EINSTELLEN“ angezeigt. 5. Wenn die gewünschte Kaffeemenge erreicht ist, drücken Sie erneut die Taste „Cappuccino“...
-
Seite 20: Einstellungen
EINSTELLUNGEN Gebrauch der menüoptionen Hier können Sie die folgenden Menüeinstellungen und Funktionen ändern: • Spülvorgang • Sprache einstellen • Energiesparmodus (Energiesparmodus ein- oder ausschalten) • Uhrzeit einstellen (Tageszeit) • Autostart (auto. Einschalten) • Autostopp (auto. Ausschalten) • Temp. einstellen (Wassertemperatur zur Zubereitung von Kaffee) •... -
Seite 21: Energiesparmodus
EINSTELLUNGEN Sprache einstellen Ihnen stehen mehrere Sprachen zur Auswahl. Ihre gewünschte Sprache können Sie wie folgt auswählen: 1. Drücken Sie auf die Taste MENÜ (10) und gehen Sie mit den Scrolltasten (7 und 9) durch das Menü, bis „SPRACHE EINSTELLEN“ im Display erscheint. -
Seite 22: Kaffeetemperatur Einstellen
EINSTELLUNGEN 1. Drücken Sie auf die Taste MENÜ (10) und gehen Sie mit den Scrolltasten (7 und 9) durch das Menü bis „AUTO. EINSCHALTEN DEAKTIVIERT“ im Display erscheint. 2. Bestätigen Sie die Menüoption mit „OK“ (5). Im Display wird „AKTIVIEREN?‘“ angezeigt 3. - Seite 23 EINSTELLUNGEN Die Werkseinstellungen lassen sich wie folgt ändern: 1. Drücken Sie auf die Taste MENÜ (10) und gehen Sie mit den Scrolltasten (7 und 9) durch das Menü, bis „TEMP. EINSTELLEN“ im Display erscheint. 2. Bestätigen Sie die Menüoption mit „OK“ (5). Im Display wird die aktuelle Einstellung angezeigt.
- Seite 24 EINSTELLUNGEN 5. Drücken Sie solange auf die Scrolltasten (7 und 9), bis die korrekte Wasserhärte angezeigt wird. Bestätigen Sie dies mit „OK“ (5). Das Gerät wurde jetzt so programmiert, dass die Entkalkungsmeldung auf Basis der tatsächlichen Wasserhärte angezeigt wird. Informationen über den Härtegrad des Wassers in Ihrer Gemeinde erhalten Sie bei Ihrem örtlichen Wasserversorger.
- Seite 25 EINSTELLUNGEN 2. Bestätigen Sie die Menüoption mit „OK“ (5). 3. Im Display wird „AKTIVIEREN“ angezeigt (oder „DEAKTIVIEREN“, wenn diese Funktion bereits eingeschaltet ist). Bestätigen Sie dies mit „OK“ (5). Statistik Sie können die nachstehend genannten Werte abfragen: • die Anzahl der insgesamt zubereiteten Tassen; •...
- Seite 26 (125 ml) Nokalk oder DLS-Geräteentkalker sowie 1 Liter Wasser in diesen (folgen Sie dabei den Anweisungen auf der Verpackung des Entkalkers). Für die folgenden Entkalkungsbehandlungen können Sie auf der Website www.ATAG.nl Entkalkungsprodukte bestellen. Achten Sie darauf, dass das Entkalkungsmittel nicht mit empfindlichen Oberflächen wie z. B. Marmor, Kalkstein oder Emaille in Berührung kommt.
- Seite 27 EINSTELLUNGEN ▷ Das Entkalkungsprogramm führt automatisch eine Reihe von Spülvorgängen und Pausen durch, um das Geräteinnere von Kalkablagerungen zu befreien. ▷ Nach ca. 30 Minuten wird im Display „SPÜLVORGANG, TANK FÜLLEN“ angezeigt. Nun kann das Gerät mit klarem Wasser durchgespült werden. 7.
-
Seite 28: Pflege
PFLEGE Reinigung Schalten Sie das Gerät vor jeder Reinigung durch Druck des Hauptschalters (A) auf Aus und ziehen Sie den Netzstecker. Tauchen Sie die Kaffeemaschine niemals in Wasser ein. Kaffeemaschine reinigen Verwenden Sie zur Reinigung der Maschine niemals Lösungs- oder Scheuermittel. - Seite 29 PFLEGE Abtropfschale (F) entnehmen: 1. Öffnen Sie die Servicetür. 2. Entnehmen Sie die Abtropfschale und den Satzbehälter. 3. Reinigen Sie die Abtropfschale und den Satzbehälter. 4. Setzen Sie die Abtropfschale und den Satzbehälter wieder ein. 5. Schließen Sie die Servicetür. Wassertank (D) reinigen 1.
- Seite 30 PFLEGE Innenseite der Kaffeemaschine reinigen • Kontrollieren Sie regelmäßig (ungefähr 1-mal im Monat) die Innenseite des Geräts auf mögliche Verschmutzung. Entfernen Sie Kaffeereste bei Bedarf mit einem Schwamm. • Zum Entfernen der Reste nehmen Sie einen Staubsauger zur Hand. Brühgruppe reinigen Die Brühgruppe muss regelmäßig gereinigt werden, damit sich keine übrig gebliebenen angebrannten Kaffeereste anhäufen, die Störungen verursachen können.
- Seite 31 PFLEGE 7. Kontrollieren Sie nach dem Wiedereinsetzen der Brühgruppe, ob die farbige Knöpfe wieder herausgesprungen sind. Andernfalls lässt sich die Servicetür nicht verschließen. ▷ Die zwei farbige Knöpfe sind korrekt herausgesprungen (A). ▷ Die zwei farbige Knöpfe sind nicht herausgesprungen (B). 8.
- Seite 32 PFLEGE 4. Reinigen Sie sämtliche Teile gründlich mit warmem Wasser und einem milden Spülmittel. Achten Sie darauf, dass in den Öffnungen (H) und der Rinne (G) am unteren Ende des Milchschaumreglers (F) keine Milchreste übrig bleiben. 5. Kontrollieren Sie den Milchschlauch und die Milchtülle auf Verstopfungen.
-
Seite 33: Meldungen
MELDUNGEN MELDUNG BEDEUTUNG MASSNAHME TANK FÜLLEN Der Wassertank ist leer oder Füllen Sie den Wassertank nicht richtig eingesetzt. und setzen Sie ihn gemäß der Anleitung ein. Der Wassertank ist verschmutzt Spülen Sie den Wassertank oder an seiner Innenseite hat sauber oder entkalken Sie sich Kalk abgelagert. - Seite 34 MELDUNGEN MELDUNG BEDEUTUNG MASSNAHME KLAPPE SCHLIESSEN Die Servicetür ist offen. Schließen Sie die Servicetür. Sorgen Sie bei nicht schließbarer Servicetür dafür, dass die Brühgruppe korrekt eingesetzt ist (siehe „Brühgruppe reinigen“). BRÜHGRUPPE EINSETZEN Wahrscheinlich wurde Setzen Sie die Brühgruppe die Brühgruppe nach der ein (siehe „Brühgruppe Reinigung nicht wieder in die reinigen“).
-
Seite 35: Problemlösungen
PROBLEMLÖSUNGEN Störungen Sollte das Gerät nicht ordnungsgemäß funktionieren, bedeutet dies nicht gleich, dass ein Defekt vorliegen muss. Wenn die Kaffeemaschine nicht funktioniert und gleichzeitig eine Meldung angezeigt wird, nehmen Sie zuerst bitte die Informationen zur Problemlösung (siehe Abschnitt „Meldungen“) zu Hilfe. Sofern keine Meldung angezeigt wird, versuchen Sie zunächst, das Problem mithilfe der in der nachstehenden Tabelle genannten Maßnahmen zu lösen oder wenden Sie sich an den technischen Kundendienst (für weitere Informationen nehmen Sie das... - Seite 36 PROBLEMLÖSUNGEN STÖRUNG MÖGLICHE URSACHE LÖSUNG Die Brühgruppe kann nicht Die Kaffeemaschine ist noch Schalten Sie das Gerät für die Reinigung entnommen eingeschaltet. Die Brühgruppe aus und entnehmen Sie werden. kann nur bei ausgeschaltetem die Brühgruppe (siehe Gerät entnommen werden. „Brühgruppe reinigen“). WICHTIG: Die Brühgruppe kann nur bei ausgeschaltetem Gerät entnommen werden.
- Seite 37 PROBLEMLÖSUNGEN STÖRUNG MÖGLICHE URSACHE LÖSUNG Die Milch wird zu stark oder Der Regler auf dem Deckel Sie können die Schaummenge zu schwach aufgeschäumt. des Milchbehälters ist falsch auf der Milch durch Einstellen eingestellt. des Reglers „CAPPUCCINO“ (sehr schaumige Milch) oder „CAFFÈ...
-
Seite 38: Installation
INSTALLATION Worauf sie achten müssen • Kontrollieren Sie das Gerät nach dem Auspacken auf Vollständigkeit und mögliche Beschädigungen. Bei Zweifeln nehmen Sie das Gerät bitte nicht in Betrieb und wenden Sie sich an einen qualifizierten Fachmann. • Der Einbau muss von einem qualifizierten Techniker durchgeführt werden und die derzeit geltenden Richtlinien erfüllen. -
Seite 39: Einbau
INSTALLATION Einbau Kontrollieren Sie die für eine korrekte Geräteinstallation erforderlichen Mindestanforderungen. Die Kaffeemaschine muss in einer, an der Wand zu befestigenden Säule installiert werden. 4 5 m m i n 5 6 0 + 8 m m 5 4 5 4 5 m m i n m i n... - Seite 40 INSTALLATION x 16 + - 1 560 mm • Stellen Sie das Gerät auf die Schiene und achten Sie darauf, dass die Stifte richtig in die Öffnungen gehen. Befestigen Sie das Gerät danach mit den mitgelieferten Schrauben. • Um die Höhe des Gerätes anzupassen, verwenden Sie die mitgelieferten Unterlegscheiben.
-
Seite 41: Anhänge
ANHÄNGE Entsorgung des geräts und der verpackung Die Verpackung des Geräts kann recycelt werden und besteht voraussichtlich aus: • Pappe • Papier • Polyethylenfolie (PE) • FCKW-freiem Polystyrol (PS-Hartschaum) • Polypropylentape (PP) Entsorgen Sie diese Materialien verantwortungsbewusst und in Übereinstimmung mit den gesetzlichen Vorschriften. Das auf dem Produkt abgebildete Symbol einer durchgestrichenen Abfalltonne weist Sie auf die Verpflichtung hin, elektronische Haushaltsgeräte getrennt zu entsorgen. - Seite 42 DE 42...
- Seite 43 DE 43...
- Seite 44 Das Gerätetypenschild befindet sich an die Seite des Gerätes. Halten Sie die vollständige Typennummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte. 569499 569499...
