ADJ VioROLL LED Bedienungsanleitung Seite 5

EINRICHTUNG DES GERÄTS (Fortsetzung)
Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche Adresse er die Daten schicken soll, egal
an welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der VioROLL LED
kann über das DMX-512-Protokoll angesteuert werden. Das Gerät ist mit 2 DMX-Kanal-Modi ausgestattet, 1-
Kanal-Modus und 5-Kanal-Modus. Die DMX-Adresse wird elektronisch über das Bedienelement auf der
Seitenwand des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker
für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie
eigene Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm
Kabel sind (diese Art von Kabel bekommen Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an
jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe geschaltet werden muss und nicht
aufgeteilt werden kann.

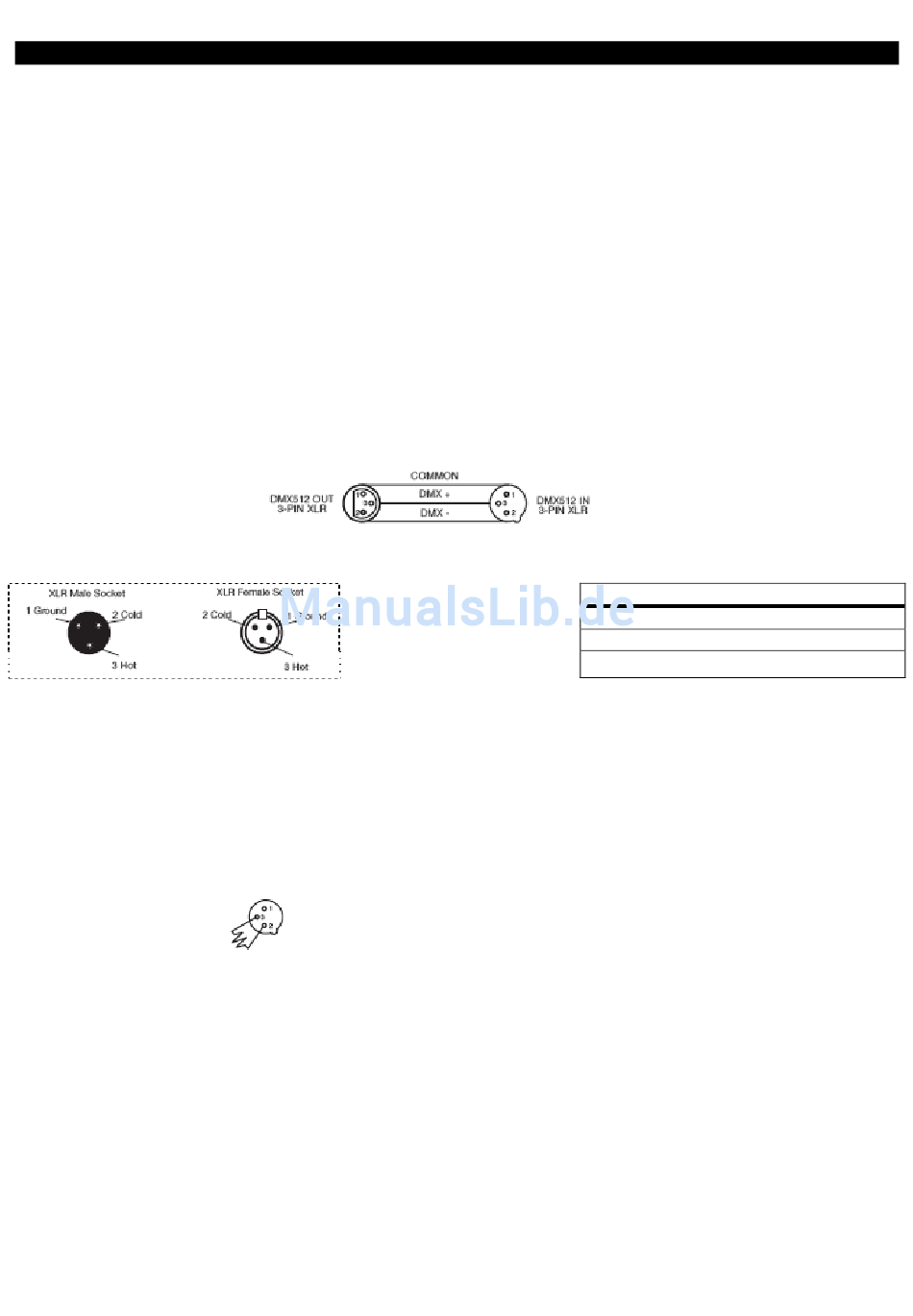

Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Eine Verbindung der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss am letzten Gerät. Ein Leitungsabschluss ist
ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des männlichen XLR-Steckers
gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Gerätes der
Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-
Teilenummer AC-DMXTERM-3/SET 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen
reduziert.
5-polige XLR DMX-Stecker.
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können sie in den meisten einschlägigen Geschäften
erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
A.D.J. Supply Europe B.V. – www.americandj.eu – VioRoll LED Bedienungsanleitung Seite 5
Ein Abschluss reduziert Signalfehler
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es empfiehlt sich immer, einen
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Gerätes zu schalten.
Einige Hersteller benutzen
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
und
DMX-
Abbildung 4
5-polige DMX-512-Datenkabel für die
