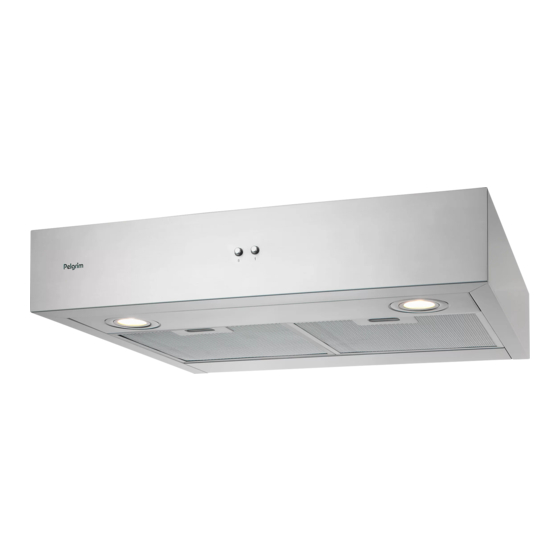

Pelgrim MWA300RVS Bedienungsanleitung
Verwandte Anleitungen für Pelgrim MWA300RVS
Inhaltszusammenfassung für Pelgrim MWA300RVS

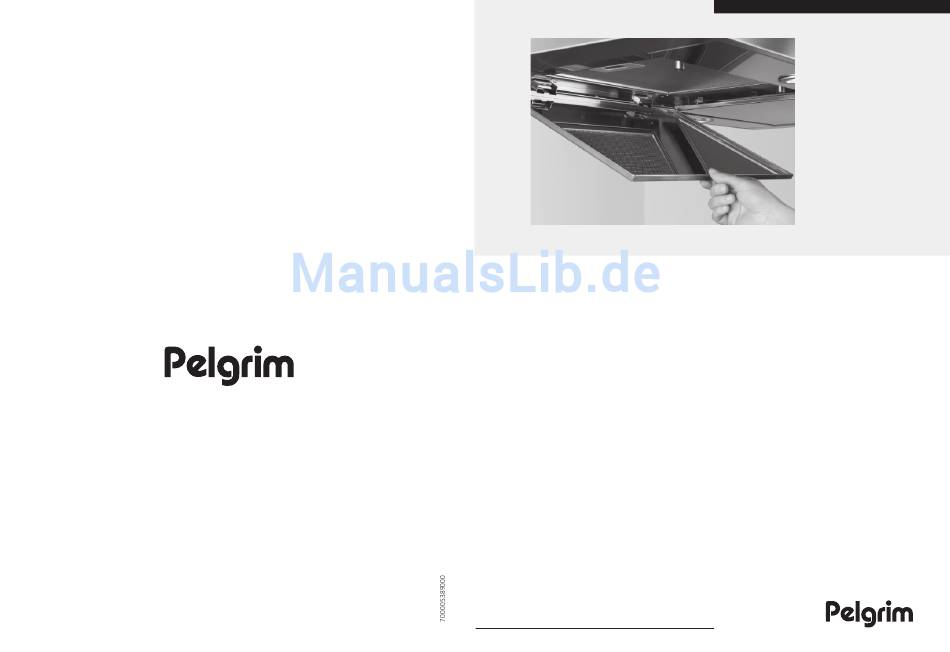

- Seite 1 MWA300RVS Gebruiksaanwijzing afzuigkappen Mode d’emploi hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use cooker hood...
- Seite 2 Handleiding NL 3 - NL 12 Notice dútilisation FR 3 - FR 12 Anleitung DE 3 - DE 12 Manual EN 3 - EN 12 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
-
Seite 23: Ihre Haube
INHALT Ihre Haube Beschreibung Einleitung Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Lampen auswechseln Installation Allgemein Elektroanschluss Montage der Haube Anlagen Entsorgung Gerät und Verpackung DE 3... -
Seite 24: Ihre Dunstabzugshaube
IHRE DUNSTABZUGSHAUBE Beschreibung Öffnen und Schließen des Ventils Ein-/Ausschalten der Beleuchtung Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. -
Seite 25: Gebrauch
GEBRAUCH Bedienung Gebläse ein- und ausschalten Drücken Sie auf die Taste A Die elektrische Klappe öffnet sich. Warten Sie nach dem Einschalten mindestens 10 Sekunden, bevor Sie das Kochfeld wieder ausschalten. Drücken Sie auf die Taste A erneut. Die elektrische Klappe schließt sich. Warten Sie nach dem Ausschalten mindestens 10 Sekunden, bevor Sie das Kochfeld wieder einschalten. -
Seite 26: Pflege
PFLEGE Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. -
Seite 27: Fettfilter Entfernen
PFLEGE Fettfilter Fettfilter entfernen Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorne ziehen und dann von vorne nach unten kippen. Beleuchtung Lampen auswechseln • Entfernen Sie die Abdeckkappe von der Lampe. •... -
Seite 28: Installation
INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen: • Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. -
Seite 29: Elektroanschluss
INSTALLATION Anschluss Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen. -
Seite 30: Vorbereitung
INSTALLATION Vorbereitung Das Abluftrohr kann an der Oberseite befestigt werden. Schließen Sie das Abluftrohr an den Flansch (D) an. DE 10... - Seite 31 INSTALLATION Montage Abgehängte • Nehmen Sie die Filter aus der Dunstabzugshaube heraus. • Halten Sie die Haube an die Wand. • Markieren Sie – durch die Kappe hindurch – die Befestigungslöcher (A). • Bohren Sie die Löcher. • Schieben Sie die mitgelieferten Dübel in die Löcher. •...
-
Seite 32: Anlagen
ANLAGEN Entsorgung Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: •...
