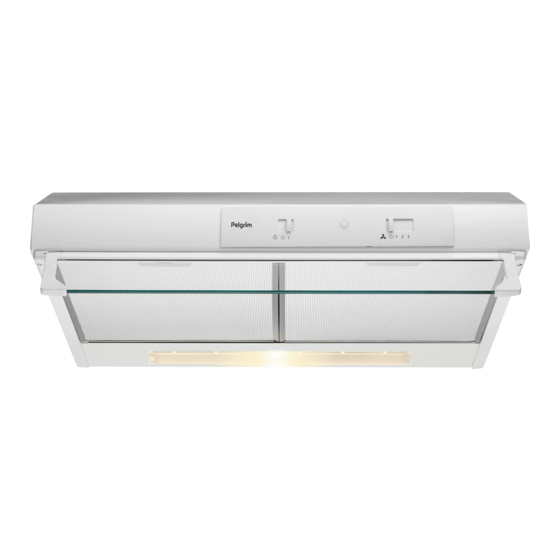

Pelgrim MWA100 Bedienungsanleitung
Verwandte Anleitungen für Pelgrim MWA100
Inhaltszusammenfassung für Pelgrim MWA100

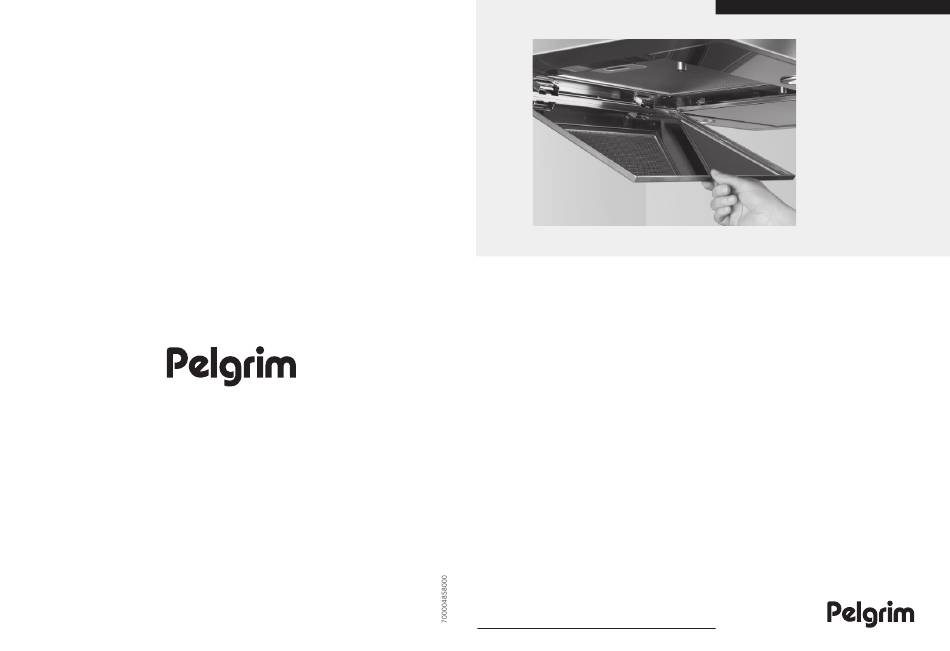

- Seite 1 MWA100 Gebruiksaanwijzing afzuigkappen Mode d’emploi hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use cooker hood...
- Seite 2 Handleiding NL 3 - NL 15 Notice dútilisation FR 3 - FR 15 Anleitung DE 3 - DE 15 Manual EN 3 - EN 15 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
- Seite 16 NL 16...
- Seite 30 FR 16...
- Seite 31 INHALT Ihre Haube Beschreibung Einleitung Sicherheit Worauf Sie achten müssen Abluftsystem Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Austausch der Kohlefilter Lampen auswechseln Installation Allgemein Elektroanschluss Haube Verdrahtung Elektroanschluss Motor unit Montage der Haube Anlagen Entsorgung Gerät und Verpackung DE 3...
-
Seite 32: Ihre Dunstabzugshaube
IHRE DUNSTABZUGSHAUBE Beschreibung 3 2 1 0 Schieberegler Abzugsstufen Kontrollampe Schieberegler Beleuchtung Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. -
Seite 33: Sicherheit
SICHERHEIT Achtung! Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel „Installation“). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist. • Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an. - Seite 34 SICHERHEIT Achtung! • Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechseln! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern. •...
-
Seite 35: Bedienung
GEBRAUCH Bedienung 3 2 1 0 Ventilator ein- und ausschalten Schieben Sie den Regler auf Position 1, 2 oder 3. Die Abzugshaube wird auf die entsprechende Stufe gestellt. Schieben Sie den Regler auf Position 0. Der Ventilator schaltet sich aus. Beleuchtung ein- und ausschalten Schalten Sie die Beleuchtung mit dem Schieberegler A ein und aus. -
Seite 36: Reinigen
PFLEGE Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. -
Seite 37: Beleuchtung
PFLEGE Fettfilter Reinigen Sie die Fettfilter mindestens 1x monatlich. Bei der Reinigung können Aluminiumteile der Filter durch die benutzten Reinigungsmittel glanzlos werden, besonders dann, wenn sie im Geschirrspüler ausgewaschen werden. Das ist normal und fällt nicht unter die Garantieleistungen. Aluminium-Fettfilter herausnehmen Schalten Sie die Klappe und Beleuchtung aus. -
Seite 38: Allgemein
INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen: • Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. -
Seite 39: Anschluss
INSTALLATION Anschluss Elektroanschluss Dunstabzugshaube Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen. -
Seite 40: Verdrahtung
INSTALLATION Verdrahtung • Nachdem Sie eine Wahl aus den verschiedenen Schaltmöglichkeiten gemacht haben, können Sie, um Fehler zu vermeiden, ein Verdrahtungs- schema aufstellen. Wir empfehlen Ihnen, erst die Dunstabzugshaube vorzumontieren und sie danach an die Wand zu montieren. Elektrische Anschlüsse Motor unit •... - Seite 41 INSTALLATION Motorunit/moteur Motorunit/moteur A1 A2 A6 A7 hoog laag midden laag nacht hoog high medium night high niedrig mittel Nacht hoch niedrig hoch faible moyenne nuit élevée élevée faible Voorbeeldschakeling A Wiring exemple A jour Schaltungs beispiel A Exemple de connexion A Voorbeeldschakeling B Wiring exemple B Schaltungs beispiel B...
- Seite 42 INSTALLATION Montage An der Wand • Nehmen Sie die Filter aus der Dunstabzugshaube heraus. • Halten Sie die Haube an die Wand. • Markieren Sie – durch die Kappe hindurch – die Befestigungslöcher (A) und die Löcher (B) zur Sicherung der Haube. •...
-
Seite 43: Entsorgung Gerät Und Verpackung
ANLAGEN Entsorgung Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: •... - Seite 44 DE 16...
