PAUSCH

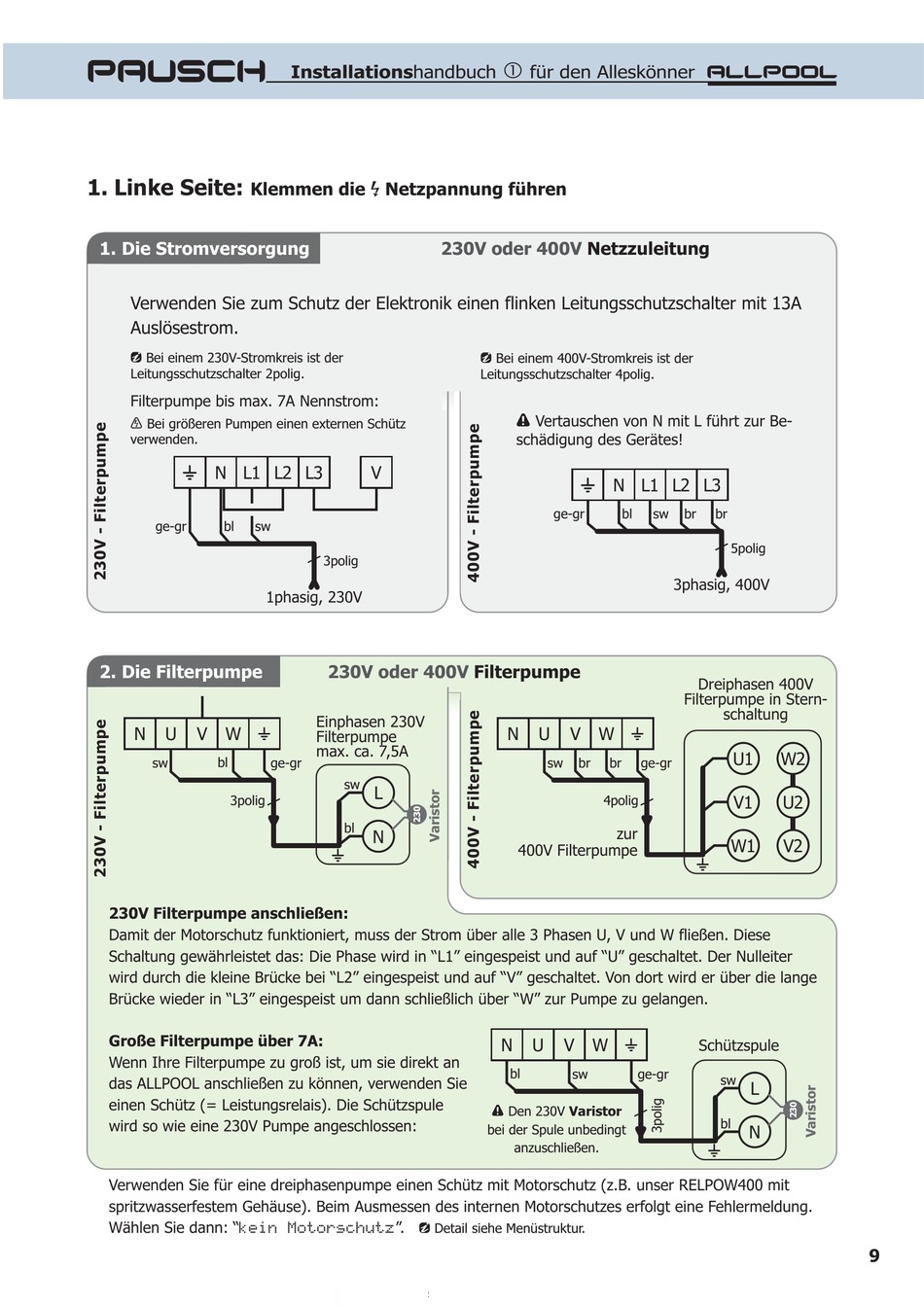

1. Linke Seite:

Klemmen die
1. Die Stromversorgung
Verwenden Sie zum Schutz der Elektronik einen flinken Leitungsschutzschalter mit 13A
Auslösestrom.
¤ Bei einem 230V-Stromkreis ist der
Leitungsschutzschalter 2polig.
Filterpumpe bis max. 7A Nennstrom:
Ñ Bei größeren Pumpen einen externen Schütz
verwenden.
¡
N L1
ge-gr bl sw

2. Die Filterpumpe

¡
N U V W
bl
sw
3polig
230V Filterpumpe anschließen:
Damit der Motorschutz funktioniert, muss der Strom über alle 3 Phasen U, V und W fließen. Diese
Schaltung gewährleistet das: Die Phase wird in "L1" eingespeist und auf "U" geschaltet. Der Nulleiter
wird durch die kleine Brücke bei "L2" eingespeist und auf "V" geschaltet. Von dort wird er über die lange
Brücke wieder in "L3" eingespeist um dann schließlich über "W" zur Pumpe zu gelangen.
Große Filterpumpe über 7A:
Wenn Ihre Filterpumpe zu groß ist, um sie direkt an
das ALLPOOL anschließen zu können, verwenden Sie
einen Schütz (= Leistungsrelais). Die Schützspule
wird so wie eine 230V Pumpe angeschlossen:
Verwenden Sie für eine dreiphasenpumpe einen Schütz mit Motorschutz (z.B. unser RELPOW400 mit
spritzwasserfestem Gehäuse). Beim Ausmessen des internen Motorschutzes erfolgt eine Fehlermeldung.
Wählen Sie dann: "
Installationshandbuch
®
Netzpannung führen
L2 L3 V
3polig
1phasig, 230V
230V oder 400V
Einphasen 230V

Filterpumpe

max. ca. 7,5A
ge-gr
sw
L
bl
N
¡
". ¤ Detail siehe Menüstruktur.

für den Alleskönner ALLPOOL
230V oder 400V Netzzuleitung
¤ Bei einem 400V-Stromkreis ist der
Leitungsschutzschalter 4polig.
Ò Vertauschen von N mit L führt zur Be-
schädigung des Gerätes!
¡
N
ge-gr
Filterpumpe
N U V W
sw br br
4polig
400V Filterpumpe
N U V W
bl sw
Ò Den 230V
Varistor
bei der Spule unbedingt
anzuschließen.
L1 L2 L3
bl sw br br
5polig
3phasig, 400V
Dreiphasen 400V
Filterpumpe in Stern-
schaltung
¡
U1 W2
ge-gr
V1 U2
zur
W1 V2
¡
¡
Schützspule
ge-gr
sw
L
bl
N
¡
9
