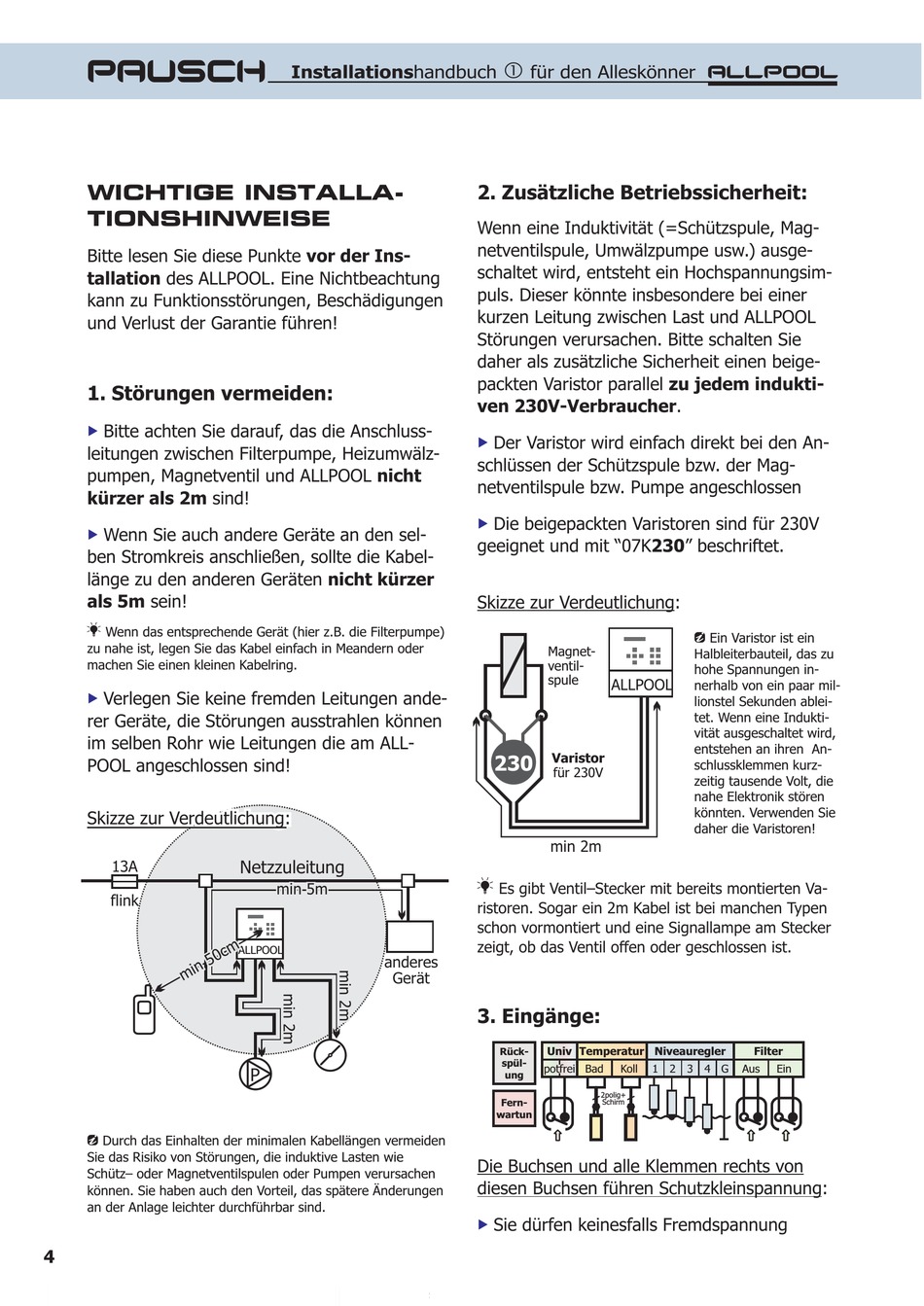

Wichtige Installationshinweise; Zusätzliche Betriebssicherheit; Störungen Vermeiden - Pausch ALLPOOL Installationshandbuch

PAUSCH
WICHTIGE INSTALLA-
TIONSHINWEISE
Bitte lesen Sie diese Punkte
tallation des ALLPOOL. Eine Nichtbeachtung
kann zu Funktionsstörungen, Beschädigungen
und Verlust der Garantie führen!
1. Störungen vermeiden:
¦
Bitte achten Sie darauf, das die Anschluss-
leitungen zwischen Filterpumpe, Heizumwälz-
pumpen, Magnetventil und ALLPOOL
kürzer als 2m sind!
¦
Wenn Sie auch andere Geräte an den sel-
ben Stromkreis anschließen, sollte die Kabel-
länge zu den anderen Geräten
als 5m sein!
£
Wenn das entsprechende Gerät (hier z.B. die Filterpumpe)
zu nahe ist, legen Sie das Kabel einfach in Meandern oder
machen Sie einen kleinen Kabelring.
¦
Verlegen Sie keine fremden Leitungen ande-
rer Geräte, die Störungen ausstrahlen können
im selben Rohr wie Leitungen die am ALL-
POOL angeschlossen sind!
Skizze zur Verdeutlichung: Skizze zur Verdeutlichung:
13A
flink
~
¤
Durch das Einhalten der minimalen Kabellängen vermeiden
Sie das Risiko von Störungen, die induktive Lasten wie
Schütz– oder Magnetventilspulen oder Pumpen verursachen
können. Sie haben auch den Vorteil, das spätere Änderungen
an der Anlage leichter durchführbar sind.
4
Installationshandbuch
vor der Ins-
nicht
nicht kürzer
Netzzuleitung
min 5m min 5m
ALLPOOL
anderes
Gerät
P

für den Alleskönner ALLPOOL
2. Zusätzliche Betriebssicherheit:
Wenn eine Induktivität (=Schützspule, Mag-
netventilspule, Umwälzpumpe usw.) ausge-
schaltet wird, entsteht ein Hochspannungsim-
puls. Dieser könnte insbesondere bei einer
kurzen Leitung zwischen Last und ALLPOOL
Störungen verursachen. Bitte schalten Sie
daher als zusätzliche Sicherheit einen beige-
packten Varistor parallel
ven 230V-Verbraucher
¦
Der Varistor wird einfach direkt bei den An-
schlüssen der Schützspule bzw. der Mag-
netventilspule bzw. Pumpe angeschlossen
¦
Die beigepackten Varistoren sind für 230V
geeignet und mit "07K 230
Skizze zur Verdeutlichung
Magnet-
ventil-
spule
ALLPOOL
Varistor
230
für 230V
min 2m
£ Es gibt Ventil–Stecker mit bereits montierten Va-
ristoren. Sogar ein 2m Kabel ist bei manchen Typen
schon vormontiert und eine Signallampe am Stecker
zeigt, ob das Ventil offen oder geschlossen ist.
3. Eingänge:
Univ Temperatur
Rück-
spül-
potfrei Bad Koll
ung
2polig+
Fern-
Schirm
wartun
Die Buchsen und alle Klemmen rechts von
diesen Buchsen führen Schutzkleinspannung
¦
Sie dürfen keinesfalls Fremdspannung
zu jedem indukti-
.
" beschriftet.
:
¤ Ein Varistor ist ein
Halbleiterbauteil, das zu
hohe Spannungen in-
nerhalb von ein paar mil-
lionstel Sekunden ablei-
tet. Wenn eine Indukti-
vität ausgeschaltet wird,
entstehen an ihren An-
schlussklemmen kurz-
zeitig tausende Volt, die
nahe Elektronik stören
könnten. Verwenden Sie
daher die Varistoren!
Niveauregler Filter
1 2 3 4 G Aus Ein
:
