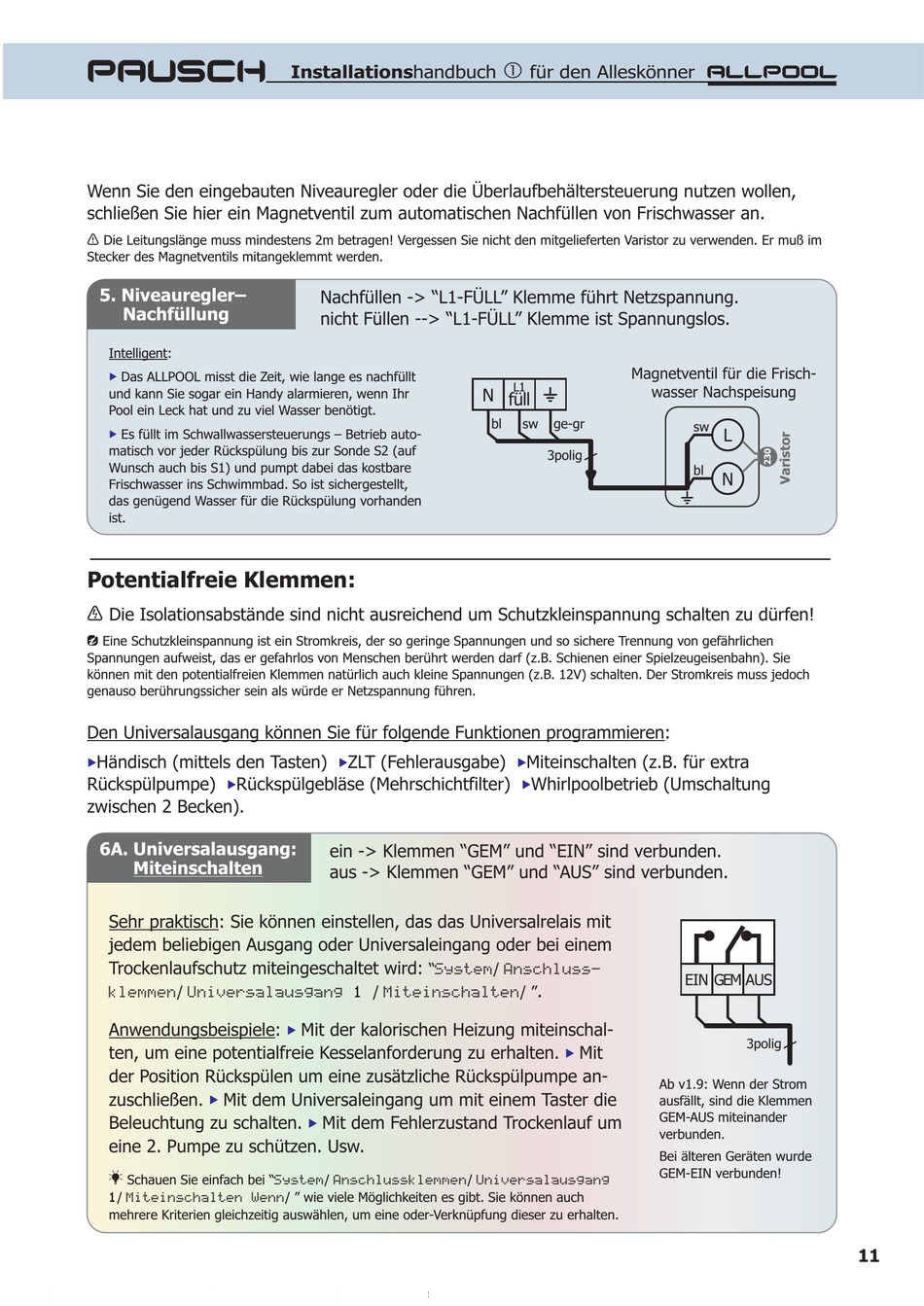

Wenn Sie den eingebauten Niveauregler oder die Überlaufbehältersteuerung nutzen wollen,
schließen Sie hier ein Magnetventil zum automatischen Nachfüllen von Frischwasser an.
Ç Die Leitungslänge muss mindestens 2m betragen! Vergessen Sie nicht den mitgelieferten Varistor zu verwenden. Er muß im
Stecker des Magnetventils mitangeklemmt werden.
5. Niveauregler–
Nachfüllung
Intelligent:
¦
Das ALLPOOL misst die Zeit, wie lange es nachfüllt
und kann Sie sogar ein Handy alarmieren, wenn Ihr
Pool ein Leck hat und zu viel Wasser benötigt.
¦
Es füllt im Schwallwassersteuerungs – Betrieb auto-
matisch vor jeder Rückspülung bis zur Sonde S2 (auf
Wunsch auch bis S1) und pumpt dabei das kostbare
Frischwasser ins Schwimmbad. So ist sichergestellt,
das genügend Wasser für die Rückspülung vorhanden
ist.
Potentialfreie Klemmen:
Ñ Die Isolationsabstände sind nicht ausreichend um Schutzkleinspannung schalten zu dürfen!
¤ Eine Schutzkleinspannung ist ein Stromkreis, der so geringe Spannungen und so sichere Trennung von gefährlichen
Spannungen aufweist, das er gefahrlos von Menschen berührt werden darf (z.B. Schienen einer Spielzeugeisenbahn). Sie
können mit den potentialfreien Klemmen natürlich auch kleine Spannungen (z.B. 12V) schalten. Der Stromkreis muss jedoch
genauso berührungssicher sein als würde er Netzspannung führen.
Den Universalausgang können Sie für folgende Funktionen programmieren:
¦
Händisch (mittels den Tasten)
¦
Rückspülpumpe) Rückspülgebläse (Mehrschichtfilter)
zwischen 2 Becken).
6A. Universalausgang:
Miteinschalten
Sehr praktisch : Sie können einstellen, das das Universalrelais mit
jedem beliebigen Ausgang oder Universaleingang oder bei einem
Trockenlaufschutz miteingeschaltet wird:
/
Anwendungsbeispiele
ten, um eine potentialfreie Kesselanforderung zu erhalten.
der Position Rückspülen um eine zusätzliche Rückspülpumpe an-
¦
zuschließen. Mit dem Universaleingang um mit einem Taster die
Beleuchtung zu schalten.
eine 2. Pumpe zu schützen. Usw.
£ Schauen Sie einfach bei "
/
mehrere Kriterien gleichzeitig auswählen, um eine oder-Verknüpfung dieser zu erhalten.
Installationshandbuch
Nachfüllen -> "L1-FÜLL" Klemme führt Netzspannung.
nicht Füllen --> "L1-FÜLL" Klemme ist Spannungslos.
¦
ZLT (Fehlerausgabe)
ein -> Klemmen "GEM" und "EIN" sind verbunden.
aus -> Klemmen "GEM" und "AUS" sind verbunden.
"
/
¦
: Mit der kalorischen Heizung miteinschal-
¦
Mit dem Fehlerzustand Trockenlauf um
/
/ " wie viele Möglichkeiten es gibt. Sie können auch

für den Alleskönner ALLPOOL
Magnetventil für die Frisch-
L1
¡
N
füll
bl sw ge-gr
3polig
¦
Miteinschalten (z.B. für extra
¦
Whirlpoolbetrieb (Umschaltung
/
.
/ "
¦
Mit
/
wasser Nachspeisung
sw
L
bl
N
¡
EIN GEM AUS
3polig
Ab v1.9: Wenn der Strom
ausfällt, sind die Klemmen
GEM-AUS miteinander
verbunden.
Bei älteren Geräten wurde
GEM-EIN verbunden!
