3 Beschreibung des Bedienfeldes

4 Materialauswahl

4a) Einschaltung des Geräts durch die Einschalttaste 3-4.
4b) Auswahl des zu prüfenden Materials durch die Materialauswahltaste 3-5. Das
Display 3-2 wird den Code `cdxx` oder `xxxx` anzeigen.
'cd' ist die Abkürzung für Code und `xx` ist eine Zahl zwischen 01 bis 11, die nach
unten stehender Tabelle, für das zu messende Material steht. `xxxx` ist eine 4-
stellige Zahl, welche die Schallgeschwindigkeit für das Material angibt, das vom Be-
nutzer ausgewählt worden ist.
Die `cdxx`- Materialbeziehung ist wie folgt:
Nr. Code Material
1 cd01 Stahl
2 cd02 Gusseisen
3 cd03 Aluminium
4 cd04 Kupfer
5 cd05 Messing
6 cd06 Zink
7 cd07 Quartzglas
8 cd08 Polyethylen
9 cd09 PVC
10 cd10 Graues Gusseisen
11 cd11 Kugelgraphitgusseisen
12 xxxx Schallgeschwindigkeit
4

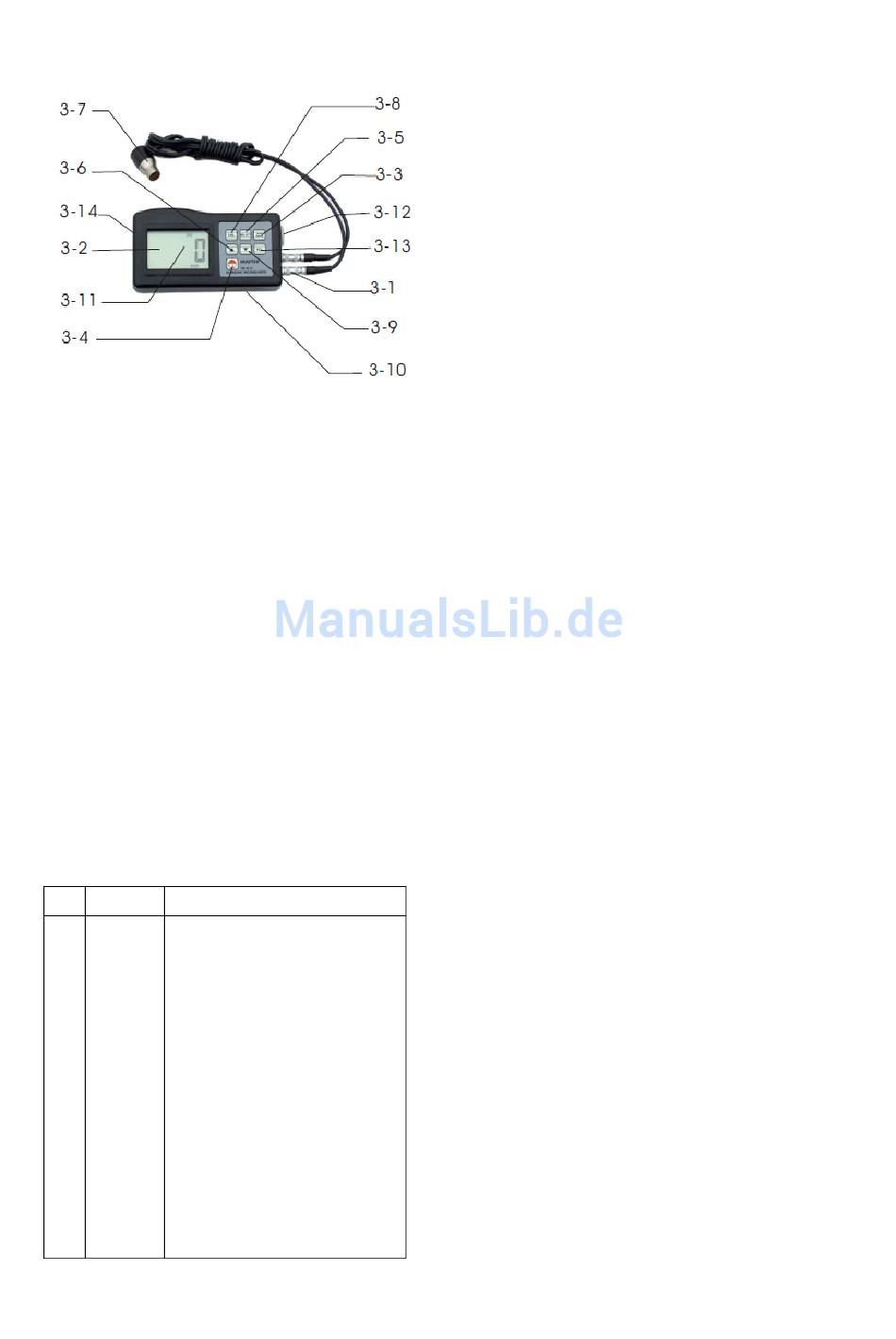

3-1 Sensorstecker
3-2 Display
3-3 mm/ Inch Taste
3-4 Ein- und Ausschalttaste
3-5 Materialauswahltaste
3-6 Plus-Taste
3-7 Ultraschallmesskopf
3-8 Kalibriertaste (Justierung)
3-9 Minus-Taste
3-10 Batteriefach/ Abdeckung
3-11 Anzeige „Messvorgang läuft"
3-12 Nullplatte
3-13 Geschwindigkeitswahltaste
3-14 Anschluss für RS-232C Verbin-
dung
