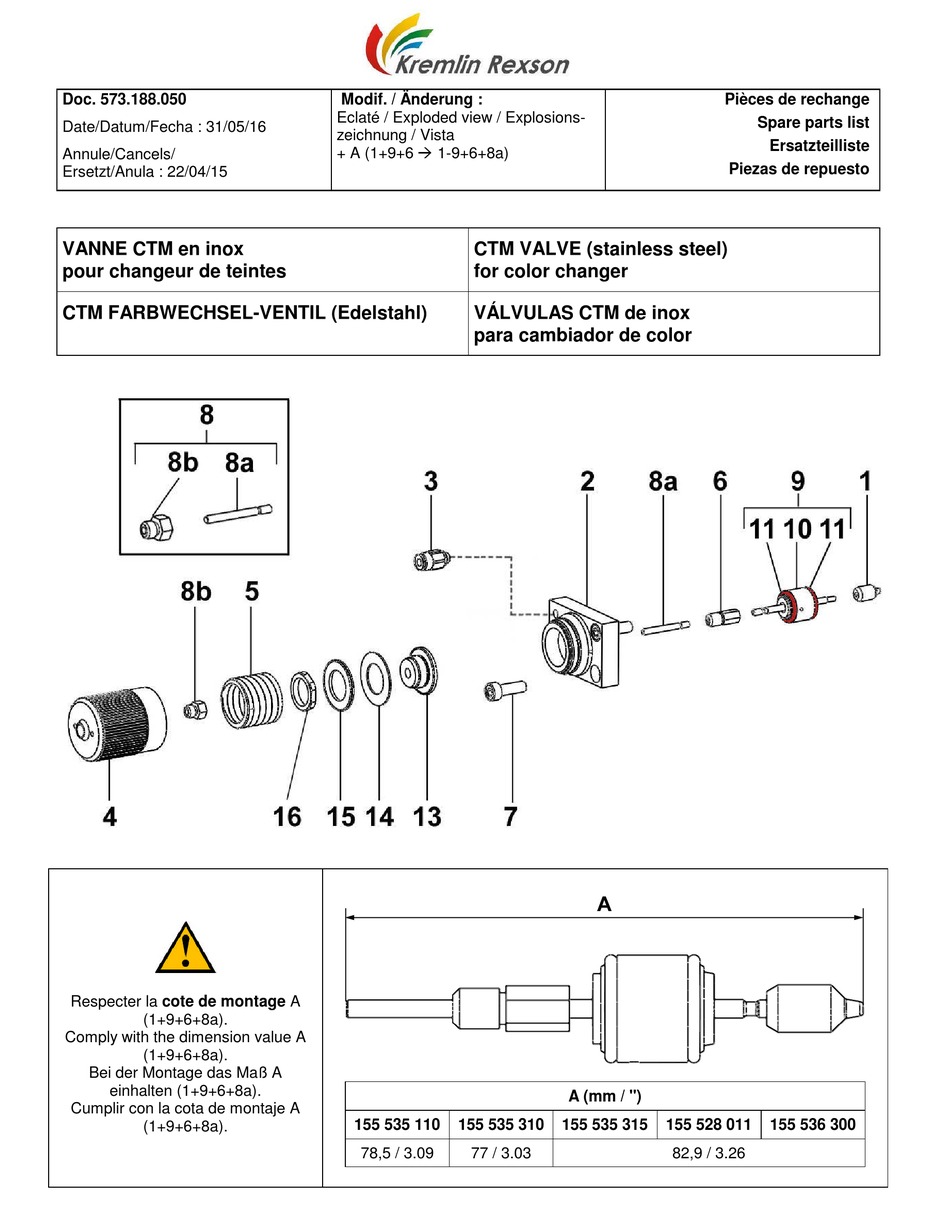

Kremlin-Rexson CYCLOMIX MICRO Betriebsanleitung Seite 71

Doc. 573.188.050
Date/Datum/Fecha : 31/05/16
Annule/Cancels/
Ersetzt/Anula : 22/04/15
VANNE CTM en inox
pour changeur de teintes
CTM FARBWECHSEL-VENTIL (Edelstahl)
Respecter la cote de montage A
(1+9+6+8a).
Comply with the dimension value A
(1+9+6+8a).
Bei der Montage das Maß A
einhalten (1+9+6+8a).
Cumplir con la cota de montaje A
(1+9+6+8a).
Modif. / Änderung :
Eclaté / Exploded view / Explosions-
zeichnung / Vista
+ A (1+9+6  1-9+6+8a)
CTM VALVE (stainless steel)
for color changer
VÁLVULAS CTM de inox
para cambiador de color
155 535 110 155 535 310
78,5 / 3.09 77 / 3.03
Pièces de rechange
Piezas de repuesto
A (mm / ")
155 535 315 155 528 011
82,9 / 3.26
Spare parts list
Ersatzteilliste
155 536 300
