Vorsicht:
Die CYCLOMIX
explosionsgefährdeten Zone installiert werden. Die Anlage muss in einer sicheren
Zone installiert werden (sichere Zone nach ATEX Richtlinie).
Das Display muss mehr als 1 Meter weit von der Materialmontageplatte entfernt
montiert werden und nicht über diese Montageplatte gestellt werden.
Das Steuergehäuse an eine Netzsteckdose (ausgerüstet mit einer Erde) anschließen.
Das Massekabel der Materialmontageplatte muss unbedingt mit einer Erdungsleitung
verbunden werden.


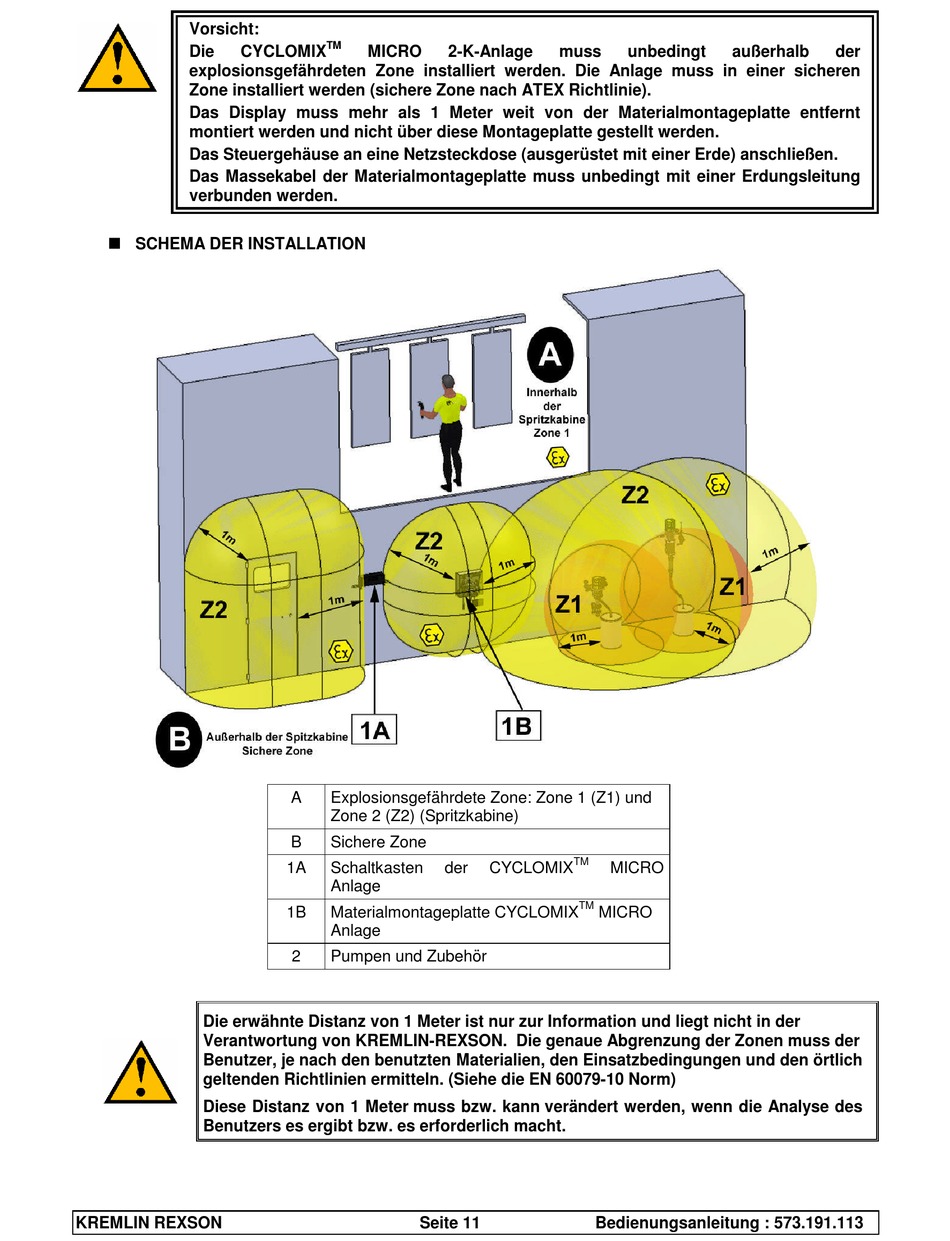

SCHEMA DER INSTALLATION

Die erwähnte Distanz von 1 Meter ist nur zur Information und liegt nicht in der
Verantwortung von KREMLIN-REXSON. Die genaue Abgrenzung der Zonen muss der
Benutzer, je nach den benutzten Materialien, den Einsatzbedingungen und den örtlich
geltenden Richtlinien ermitteln. (Siehe die EN 60079-10 Norm)
Diese Distanz von 1 Meter muss bzw. kann verändert werden, wenn die Analyse des
Benutzers es ergibt bzw. es erforderlich macht.
KREMLIN REXSON
TM
MICRO 2-K-Anlage
A Explosionsgefährdete Zone: Zone 1 (Z1) und
Zone 2 (Z2) (Spritzkabine)
B Sichere Zone
1A Schaltkasten der
Anlage
1B Materialmontageplatte CYCLOMIX
Anlage
2 Pumpen und Zubehör
Seite 11
muss unbedingt
TM
CYCLOMIX MICRO
TM
MICRO
Bedienungsanleitung : 573.191.113
