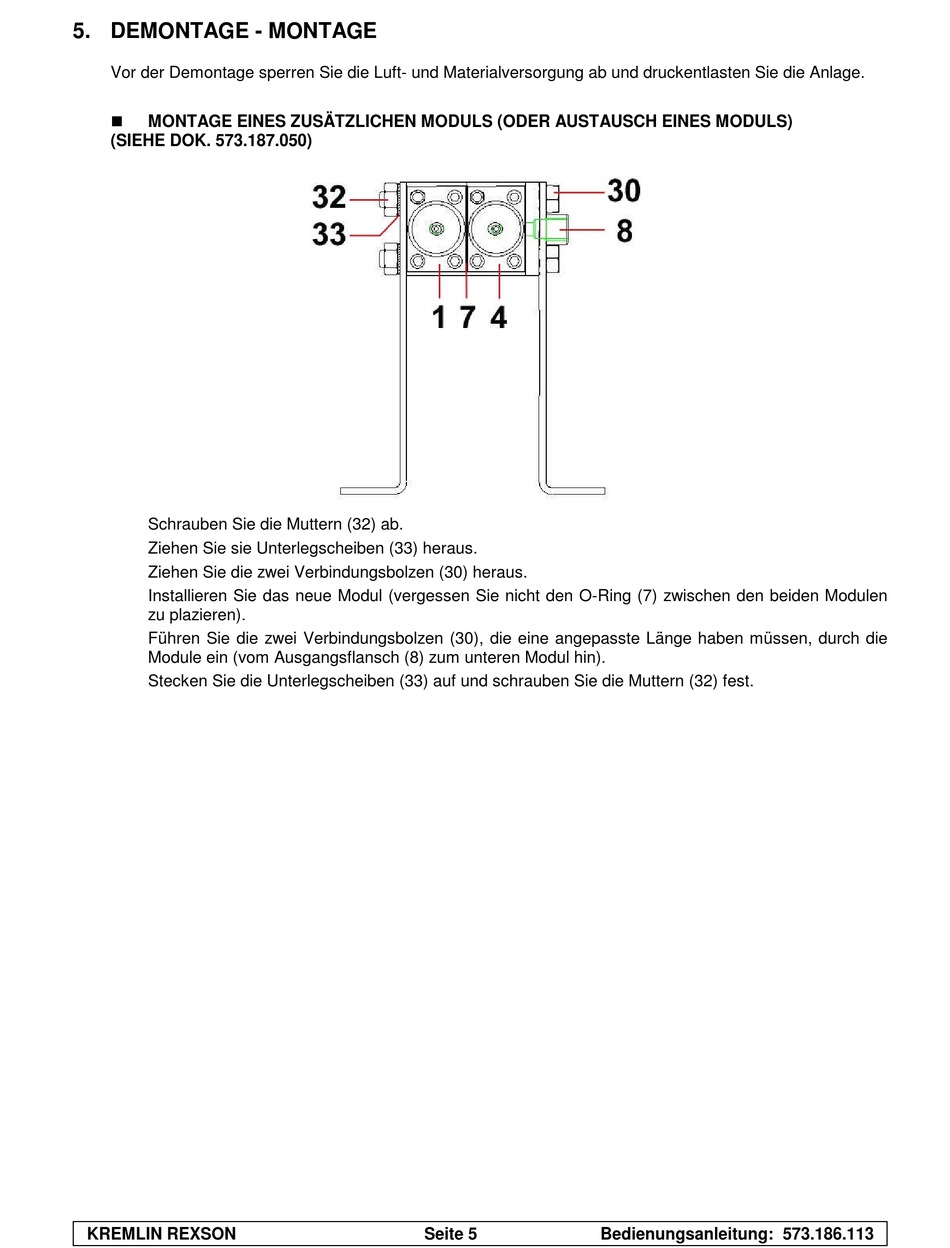

5. DEMONTAGE - MONTAGE
Vor der Demontage sperren Sie die Luft- und Materialversorgung ab und druckentlasten Sie die Anlage.
MONTAGE EINES ZUSÄTZLICHEN MODULS (ODER AUSTAUSCH EINES MODULS)
(SIEHE DOK. 573.187.050)
Schrauben Sie die Muttern (32) ab.
Ziehen Sie sie Unterlegscheiben (33) heraus.
Ziehen Sie die zwei Verbindungsbolzen (30) heraus.
Installieren Sie das neue Modul (vergessen Sie nicht den O-Ring (7) zwischen den beiden Modulen
zu plazieren).
Führen Sie die zwei Verbindungsbolzen (30), die eine angepasste Länge haben müssen, durch die
Module ein (vom Ausgangsflansch (8) zum unteren Modul hin).
Stecken Sie die Unterlegscheiben (33) auf und schrauben Sie die Muttern (32) fest.
