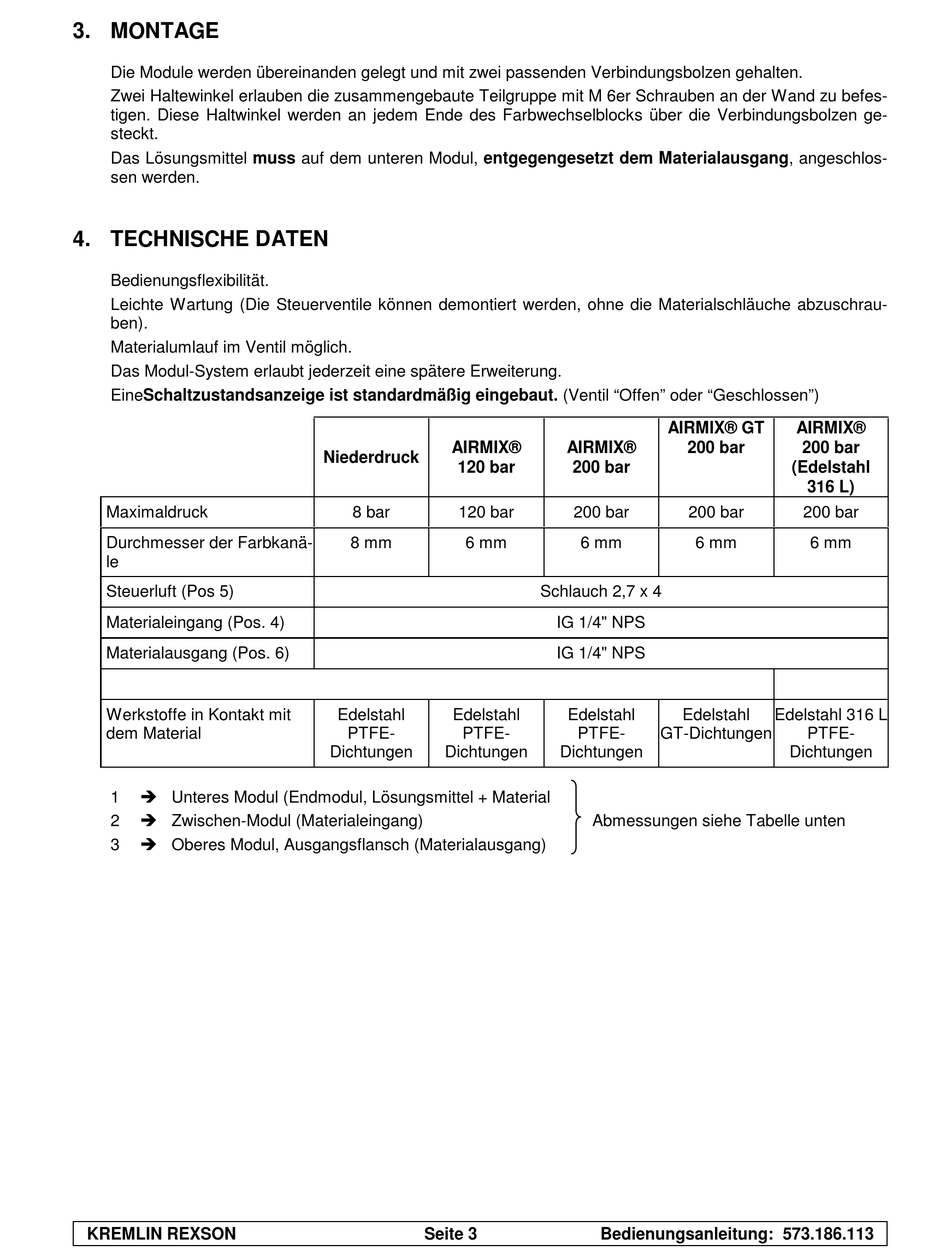

3. MONTAGE
Die Module werden übereinanden gelegt und mit zwei passenden Verbindungsbolzen gehalten.
Zwei Haltewinkel erlauben die zusammengebaute Teilgruppe mit M 6er Schrauben an der Wand zu befes-
tigen. Diese Haltwinkel werden an jedem Ende des Farbwechselblocks über die Verbindungsbolzen ge-
steckt.
Das Lösungsmittel muss auf dem unteren Modul, entgegengesetzt dem Materialausgang, angeschlos-
sen werden.
4. TECHNISCHE DATEN
Bedienungsflexibilität.
Leichte Wartung (Die Steuerventile können demontiert werden, ohne die Materialschläuche abzuschrau-
ben).
Materialumlauf im Ventil möglich.
Das Modul-System erlaubt jederzeit eine spätere Erweiterung.
EineSchaltzustandsanzeige ist standardmäßig eingebaut. (Ventil "Offen" oder "Geschlossen")
Maximaldruck
Durchmesser der Farbkanä-
le
Steuerluft (Pos 5)
Materialeingang (Pos. 4)
Materialausgang (Pos. 6)
Werkstoffe in Kontakt mit
dem Material
 Unteres Modul (Endmodul, Lösungsmittel + Material
1
 Zwischen-Modul (Materialeingang)
2
 Oberes Modul, Ausgangsflansch (Materialausgang)
3
KREMLIN REXSON
AIRMIX®
Niederdruck
120 bar
8 bar 120 bar
8 mm 6 mm
Edelstahl Edelstahl
PTFE- PTFE-
Dichtungen Dichtungen
Seite 3
AIRMIX® GT
AIRMIX® 200 bar
200 bar
200 bar 200 bar
6 mm 6 mm
Schlauch 2,7 x 4
IG 1/4" NPS
IG 1/4" NPS
Edelstahl Edelstahl
PTFE- GT-Dichtungen
Dichtungen
Abmessungen siehe Tabelle unten
Bedienungsanleitung: 573.186.113
AIRMIX®
200 bar
(Edelstahl
316 L)
200 bar
6 mm
Edelstahl 316 L
PTFE-
Dichtungen
