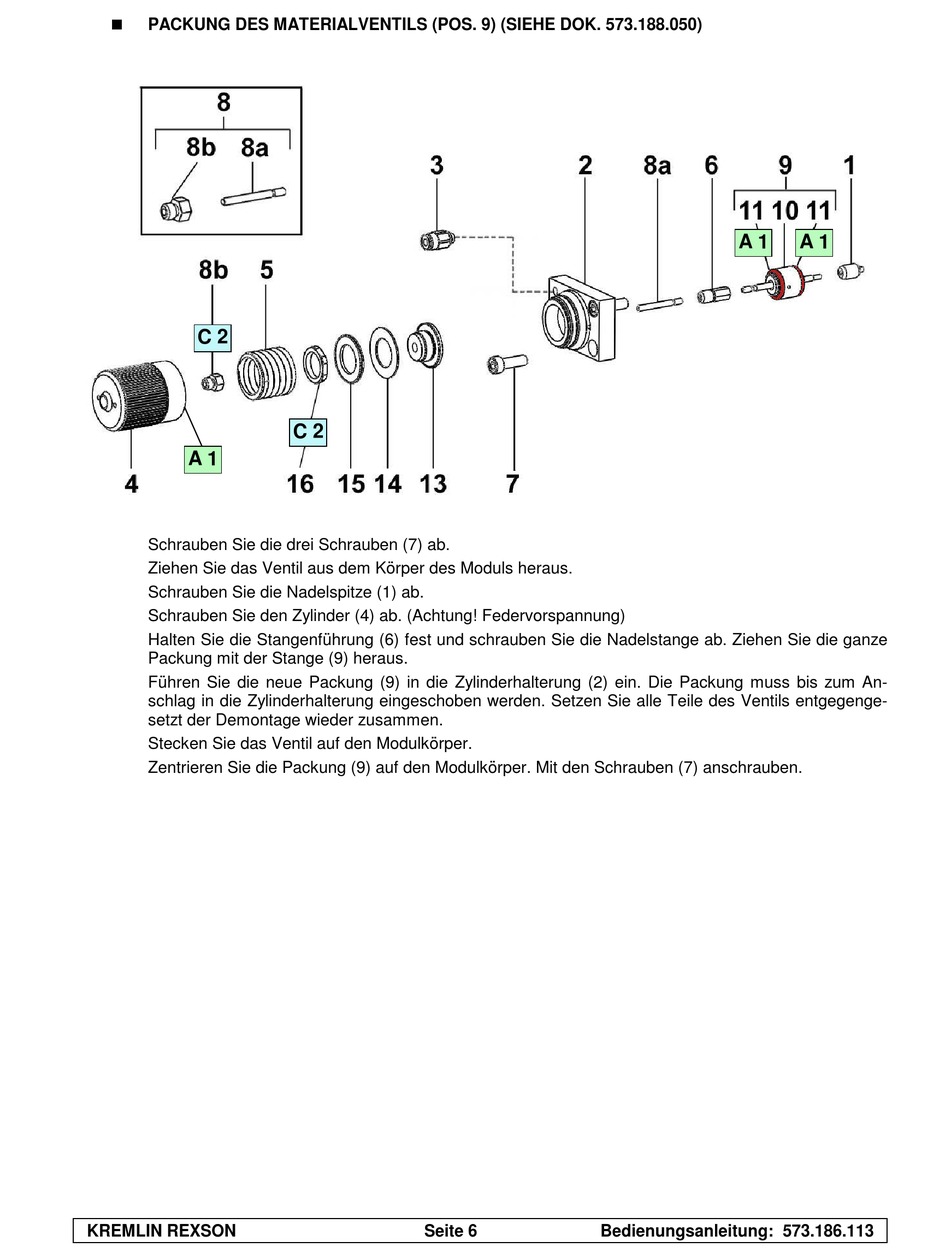

PACKUNG DES MATERIALVENTILS (POS. 9) (SIEHE DOK. 573.188.050)
A 1 A 1
C 2
C 2
A 1
Schrauben Sie die drei Schrauben (7) ab.
Ziehen Sie das Ventil aus dem Körper des Moduls heraus.
Schrauben Sie die Nadelspitze (1) ab.
Schrauben Sie den Zylinder (4) ab. (Achtung! Federvorspannung)
Halten Sie die Stangenführung (6) fest und schrauben Sie die Nadelstange ab. Ziehen Sie die ganze
Packung mit der Stange (9) heraus.
Führen Sie die neue Packung (9) in die Zylinderhalterung (2) ein. Die Packung muss bis zum An-
schlag in die Zylinderhalterung eingeschoben werden. Setzen Sie alle Teile des Ventils entgegenge-
setzt der Demontage wieder zusammen.
Stecken Sie das Ventil auf den Modulkörper.
Zentrieren Sie die Packung (9) auf den Modulkörper. Mit den Schrauben (7) anschrauben.
