SOMFY RTS Gebrauchsanleitung Seite 2

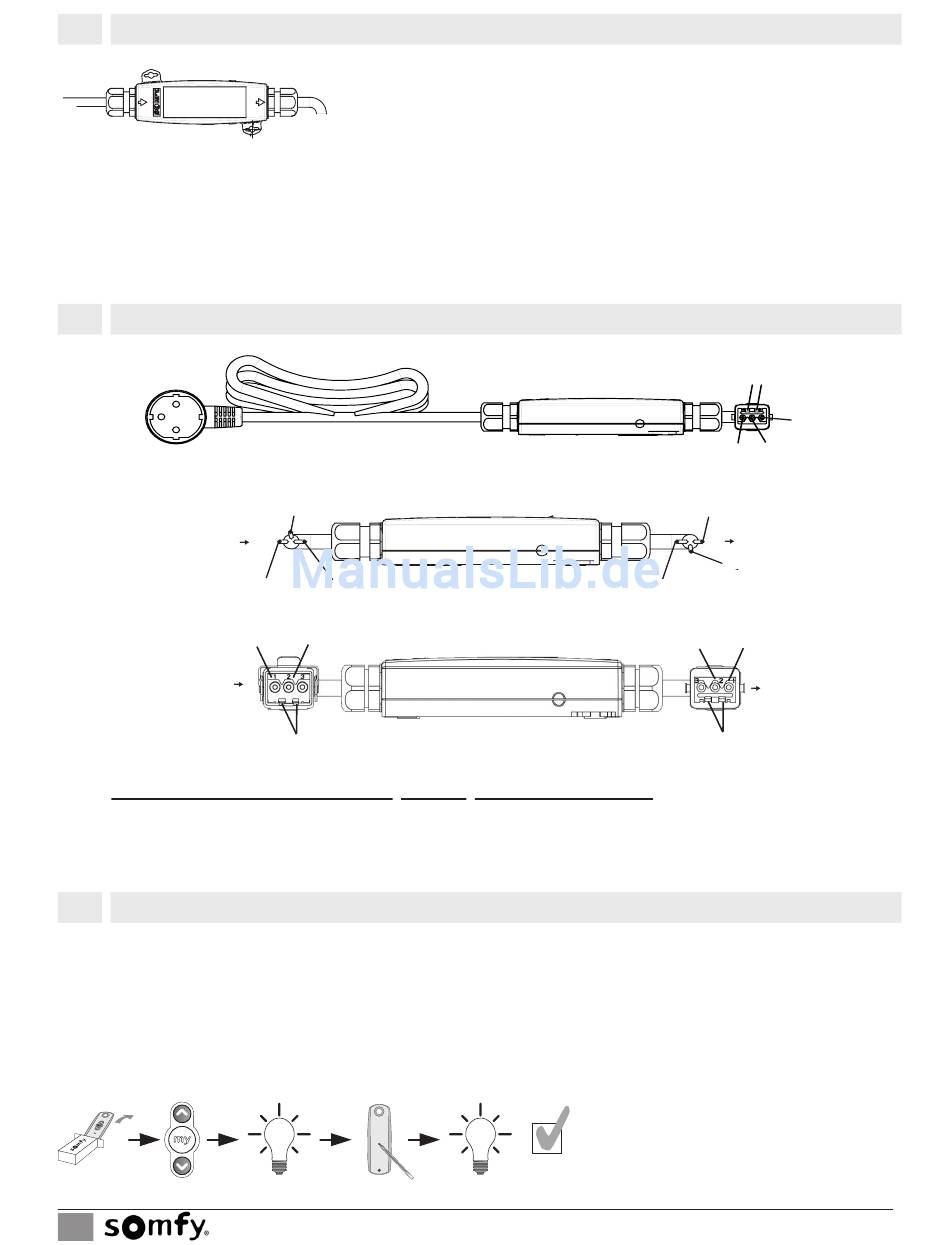

2.1 Montage
Montageempfehlungen für einen guten Funkempfang:
– Die Einbauhöhe zwischen dem Heat receiver RTS und dem Boden sollte mindestens 1500 mm betragen
– Der Mindestabstand zwischen dem Heat receiver RTS und dem Sender sollte mindestens 300 mm betragen
– Zwischen zwei RTS-Empfängern sollte ein Mindestabstand von 300 mm eingehalten werden
– Starke lokale Sendeanlagen (z.B. Funkkopfhörer) mit identischer Funkfrequenz können die Funktion beeinflussen.
2.2 Klemmenbelegung
Netz
Neutralleiter
blau
Netz
STAS 3
3.
Programmierung und Bedienung
Um Fehlprogrammierungen beim Einlernen eines Senders in den Heat receiver RTS (Empfänger) zu vermeiden, sollte unbedingt darauf geachtet werden,
dass während des Einlernens des Senders immer nur der zu programmierende Empfänger mit Netzspannung versorgt wird. Beachten Sie bitte auch die
Gebrauchsanweisung des einzulernenden Funksenders.
3.1 Einlernen des ersten Senders
Zuerst Betriebsspannung an den Heat receiver RTS anlegen. Um den ersten Sender einzulernen drücken Sie am Sender gleichzeitig AUF und AB, um den
Empfänger in Lernbereitschaft zu versetzen.
➔ Die angeschlossene Lampe leuchtet ca. 2 sec.
➔ Der Heat receiver RTS befindet sich in Lernbereitschaft. Durch drücken der AUF-Taste am Sender können Sie die Funktion testen (Lampe leuchtet, so-
lange die AUF-Taste gedrückt wird).
➔ Danach kurz die PROGrammier-Taste des Senders drücken.
➔ Die angeschlossene Lampe leuchtet ca. 2 sec., um zu bestätigen, dass der erste Sender eingelernt ist.
2
Der Heat receiver RTS kann an den beiden Laschen mit Schrauben befestigt werden. Falls erfor-
derlich, können die Laschen an den Sollbruchstellen abgebrochen werden, damit das Gerät we-
niger Platz benötigt.
❷
Phase
braun
PE
grün/gelb
❸
N L
(2)
(1)
PE
2 s 0,5 s
❶
PE
grün/gelb
2 s
Erde
PE
nicht
belegt (3)
L
N
N L'
(1)
(2)
STAK 3
Neutralleiter
blau
Heizungs-/Lichtsystem
Phase
braun
L' N
(2)
(1)
Heizungs-/Lichtsystem
STAK 3
PE
Heat receiver RTS
