7.2

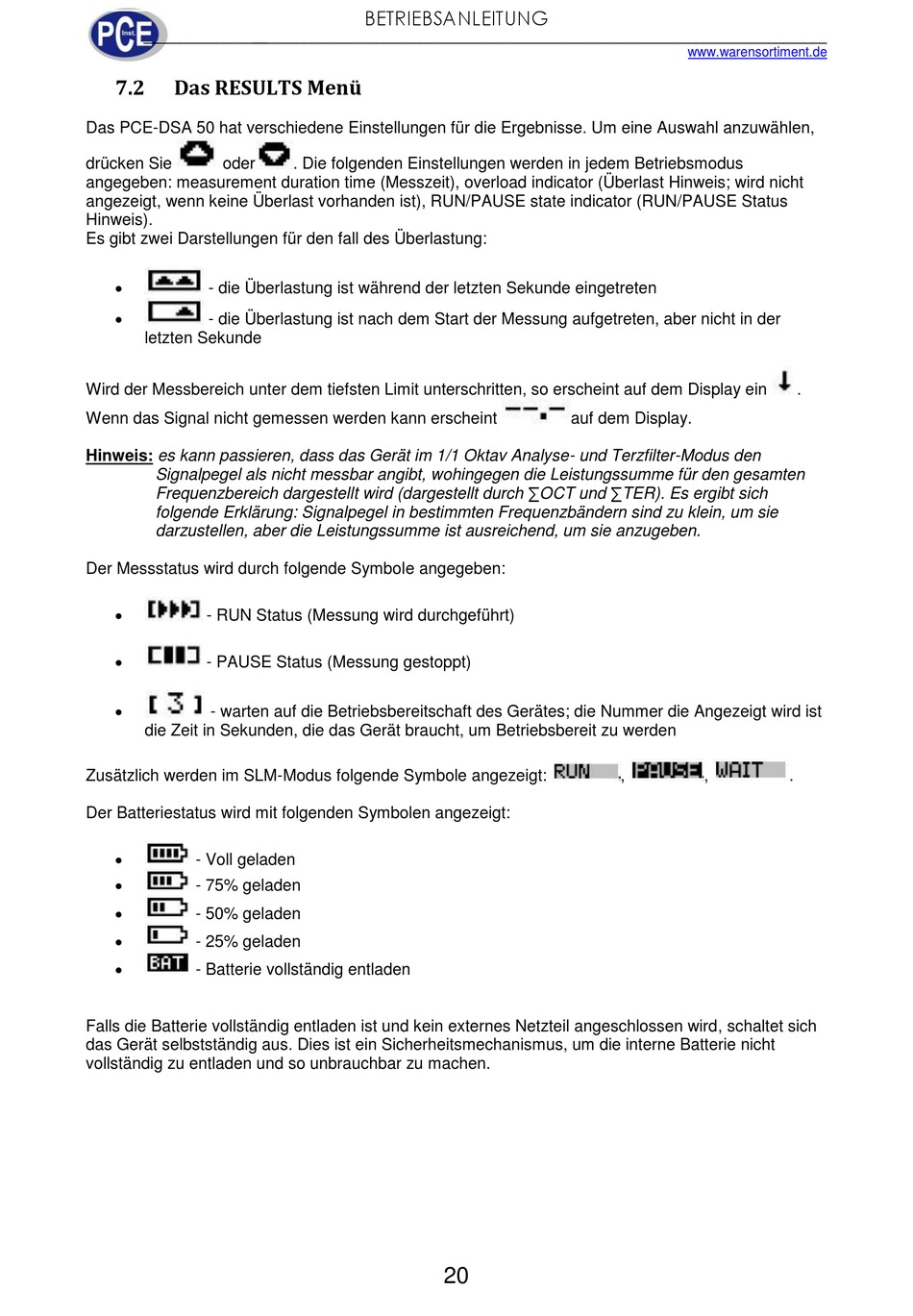

Das RESULTS Menü
Das PCE-DSA 50 hat verschiedene Einstellungen für die Ergebnisse. Um eine Auswahl anzuwählen,
drücken Sie
oder
angegeben: measurement duration time (Messzeit), overload indicator (Überlast Hinweis; wird nicht
angezeigt, wenn keine Überlast vorhanden ist), RUN/PAUSE state indicator (RUN/PAUSE Status
Hinweis).
Es gibt zwei Darstellungen für den fall des Überlastung:
- die Überlastung ist während der letzten Sekunde eingetreten
- die Überlastung ist nach dem Start der Messung aufgetreten, aber nicht in der
letzten Sekunde
Wird der Messbereich unter dem tiefsten Limit unterschritten, so erscheint auf dem Display ein
Wenn das Signal nicht gemessen werden kann erscheint
Hinweis: es kann passieren, dass das Gerät im 1/1 Oktav Analyse- und Terzfilter-Modus den
Signalpegel als nicht messbar angibt, wohingegen die Leistungssumme für den gesamten
Frequenzbereich dargestellt wird (dargestellt durch ∑OCT und ∑TER). Es ergibt sich
folgende Erklärung: Signalpegel in bestimmten Frequenzbändern sind zu klein, um sie
darzustellen, aber die Leistungssumme ist ausreichend, um sie anzugeben.
Der Messstatus wird durch folgende Symbole angegeben:
- RUN Status (Messung wird durchgeführt)
- PAUSE Status (Messung gestoppt)
- warten auf die Betriebsbereitschaft des Gerätes; die Nummer die Angezeigt wird ist
die Zeit in Sekunden, die das Gerät braucht, um Betriebsbereit zu werden
Zusätzlich werden im SLM-Modus folgende Symbole angezeigt:
Der Batteriestatus wird mit folgenden Symbolen angezeigt:
- Voll geladen
- 75% geladen
- 50% geladen
- 25% geladen
- Batterie vollständig entladen
Falls die Batterie vollständig entladen ist und kein externes Netzteil angeschlossen wird, schaltet sich
das Gerät selbstständig aus. Dies ist ein Sicherheitsmechanismus, um die interne Batterie nicht
vollständig zu entladen und so unbrauchbar zu machen.
BETRIEBSANLEITUNG
_____________________________________________________________________________
. Die folgenden Einstellungen werden in jedem Betriebsmodus
auf dem Display.
20
